易高Elcometer 456 探头系列

微型探头

是测量边缘涂层、窄管涂层或小型表面区域涂层 的理想产品

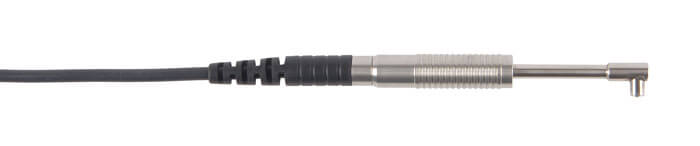

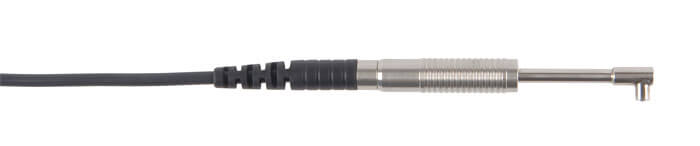

直角探头

用于测量难以接近的地方

PINIP™探头
插入式探头，可把分体式仪器转化为整体式仪器

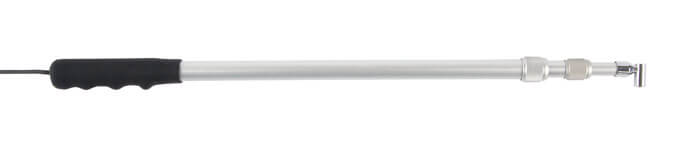

远端探头

可延伸直角探头到达一般探头难以到达的地方

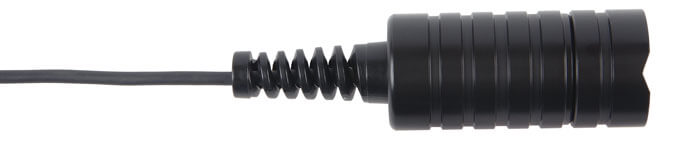

超声/扫描探头

这些探头均装有可更换式探头盖-用户可获取单 个读数或扫描大块表面区域，而不会损坏探头

防水探头

封闭设计，深水中使用，即使佩戴潜水手套也不 影响使用

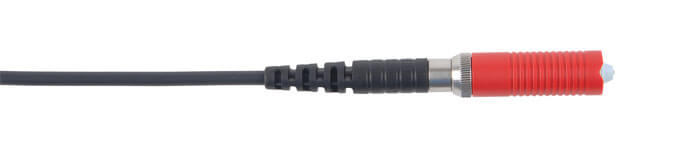

高温探头

可用在温度高达250℃（480℉）的涂层上

阳极氧化探头

抗化学溶剂腐蚀，非常适合用在阳极氧化环境中

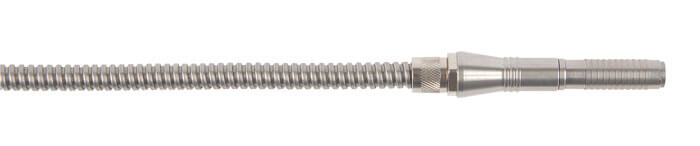

铠装探头

探头带有重型金属强化电缆，可降低电缆损坏风 险

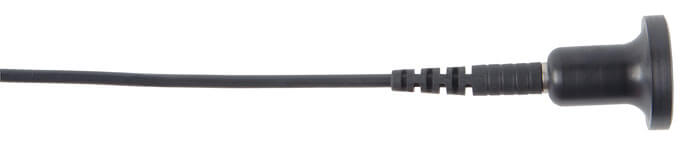

软涂层探头

大块面积表面探头，用于检测软性覆盖材料（经 HVCA认证）

专业探头

这些探头可用在专业基体上测量，如：石墨或电 镀组件

范围:

0-500μm (0-20mils)

分辨率:

1μm: 100-500μm (0.1mil: 5-20mils)

证书:

产品描述^c

部件编号

最小净空高度

最小样本直径^b

凸面直径

铁基 (F)

微型探头 – 直的, 45mm (1.77”)长

T456CFM3—A

6mm (0.24″)

3mm (0.12″)

微型探头 – 90°, 45mm (1.77”)长

T456CFM3R90A

净空高度: 16mm (0.63″)
宽度: 7mm (0.28″)

3mm (0.12″)

微型探头 – 45°, 45mm (1.77”)长

T456CFM3R45A

净空高度: 18mm (0.71″)
宽度: 7mm (0.28″)

3mm (0.12″)

微型探头 – 直的, 150mm (5.90”)长

T456CFM3—C

6mm (0.24″)

3mm (0.12″)

微型探头 – 90°, 150mm (5.90”)长

T456CFM3R90C

净空高度: 16mm (0.63″)
宽度: 7mm (0.28″)

3mm (0.12″)

微型探头 – 90°, 300mm (11.8”)长

T465CFM3R90D

3mm (0.12″)

微型探头 – 45°, 300mm (11.8”)长

T456CFM3R45D

3mm (0.12″)

非铁基 (N)

微型探头 – 直的, 45mm (1.77”)长

T456CNM3—A

6mm (0.24″)

4mm (0.16″)

微型探头 – 90°, 45mm (1.77”)长

T456CNM3R90A

4mm (0.16″)

微型探头 – 直的, 150mm (5.90”)长

T456CNM3—C

6mm (0.24″)

4mm (0.16″)

微型探头 – 90°, 150mm (5.90”)长

T456CNM3R90C

净空高度: 16mm (0.63″)
宽度: 7mm (0.28″)

4mm (0.16″)

微型探头 – 90°, 400mm (15.7”)长

T456CNM3R90E

净空高度: 16mm (0.63″)
宽度: 7mm (0.28″)

4mm (0.16″)

微型探头 – 90°,石墨, 45mm (1.77″)长

T456CNMG3R90A

净空高度: 16mm (0.63″)
宽度: 7mm (0.28″)

4mm (0.16″)

微型探头 – 90°,石墨, 150mm (5.90″)长

T456CNMG3R90C

净空高度: 16mm (0.63″)
宽度: 7mm (0.28″)

4mm (0.16″)

微型探头 – 90°,石墨, 400mm (15.7″)长

T456CNMG3R90E

净空高度: 16mm (0.63″)
宽度: 7mm (0.28″)

4mm (0.16″)

精确度^ae:

±1-3% 或 ±2.5μm (±1-3% 或 ±0.1mil)

范围^d:

0-1500μm (0-60mils)

分辨率:

0.1μm: 0-100μm (0.01mil: 0-5mils)

1μm: 100-1500μm (0.1mil: 5-60mils)

证书:

产品描述^c

部件编号

最小净空高度

最小样本直径^b

铁基 (F)

直探头

T456CF1S

85mm (3.35″)

4mm (0.16″)

直探头, 密封

T456CF1E

85mm (3.35″)

4mm (0.16″)

超声/扫描探头

T456CF1U

86mm (3.38″)

15mm (0.59″)

直角探头

T456CF1R

28mm (1.10″)

4mm (0.16″)

微型探头 – 90°, 45mm (1.77″)长

T456CFM5R90A

净空高度: 16mm (0.63″)
宽度: 7mm (0.28″)

4mm (0.16″)

微型探头 – 90°, 45mm (1.77″)长, 密封

T456CFME5R90A

净空高度: 16mm (0.63″)
宽度: 7mm (0.28″)

4mm (0.16″)

微型探头 – 90°, 45mm (1.77″)长, 2米线, 密封

T456CFME5R90A-2

净空高度: 16mm (0.63″)
宽度: 7mm (0.28″)

4mm (0.16″)

PINIP™ 整体式探头

T456CF1P

170mm (6.69″)

4mm (0.16″)

非铁基 (N)

直探头

T456CN1S

85mm (3.35″)

4mm (0.16″)

直角探头

T456CN1R

28mm (1.10″)

4mm (0.16″)

微型探头 – 90°, 45mm (1.77”)长

T456CNM5R90A

4mm (0.16″)

微型探头 – 90°, 150mm (5.90”)长

T456CNM5R90C

净空高度: 16mm (0.63″)
宽度: 7mm (0.28″)

4mm (0.16″)

微型探头 – 90°, 400mm (15.7”)长

T456CNM5R90E

净空高度: 16mm (0.63″)
宽度: 7mm (0.28″)

4mm (0.16″)

阳极氧化探头

T456CN1AS

100mm (3.94″)

4mm (0.16″)

PINIP™ 整体式探头

T456CN1P

180mm (7.09″)

4mm (0.16″)

铁基 & 非铁基 (FNF)

直探头

T456CFNF1S

88mm (3.46″)

F: 4mm (0.16″)

N: 6mm (0.24″)

直探头, 铠装线

T456CFNF1ARM

185mm (7.28″)

F: 4mm (0.16″)

N: 6mm (0.24″)

超声/扫描探头

T456CFNF1U

89mm (3.50″)

15mm (0.59″)

直角探头

T456CFNF1R

38mm (1.50″)

F: 4mm (0.16″)

N: 6mm (0.24″)

PINIP™ 整体式探头

T456CFNF1P

180mm (7.09″)

F: 4mm (0.16″)

N: 6mm (0.24″)

量程 2: 范围: 0-5mm / 0-200mils

精确度^ae:

±1-3% 或 ±20μm (±1-3% 或 ±1.0mil)

范围^d:

0-5mm (0-200mils)

分辨率:

1μm: 0-1mm (0.1mil: 0-50mils)

10μm: 1-5mm (1.0mil: 50-200mils)

证书:

产品描述^c

部件编号

最小净空高度

最小样本直径^b

铁基 (F)

直探头

T456CF2S

89mm (3.50″)

8mm (0.32″)

超声/扫描探头

T456CF2U

90mm (3.54″)

15mm (0.59″)

直角探头

T456CF2R

32mm (1.26″)

8mm (0.32″)

铠装探头

T456CF2ARM

138mm (5.43″)

8mm (0.32″)

可伸缩探头 – 56-122cm (22-48”)长

T456CF2T

36mm (1.42″)

8mm (0.32″)

软涂层探头

T456CF2B

89mm (3.50″)

8mm (0.32″)

防水探头 – 1m(3′)线

T456CF2SW

138mm (5.43″)

8mm (0.32″)

防水探头 – 5m(15′)线

T456CF2SW-5

138mm (5.43″)

8mm (0.32″)

防水探头 – 15m(45′)线

T456CF2SW-15

138mm (5.43″)

8mm (0.32″)

防水探头 – 30m(98′)线

T456CF2SW-30

138mm (5.43″)

8mm (0.32″)

防水探头 – 50m(164′)线

T456CF2SW-50

138mm (5.43″)

8mm (0.32″)

防水探头 – 75m (250’)线

T456CF2SW-75

138mm (5.43″)

8mm (0.32″)

PINIP™ 整体式探头

T456CF2P

174mm (6.85″)

8mm (0.32″)

高温PINIP™ 探头 – 250°C (480°F)

T456CF2PHT

174mm (6.85″)

8mm (0.32″)

非铁基 (N)

直探头

T456CN2S

88mm (3.46″)

14mm (0.55″)

PINIP™ 整体式探头

T456CN2P

185mm (7.28″)

14mm (0.55″)

量程 3: 范围: 0-13mm / 0-500mils

精确度^a:

范围:

分辨率:

证书:

产品描述^c

部件编号

最小净空高度

最小样本直径^b

铁基 (F)

直探头

T456CF3S

102mm (4.02″)

14mm (0.55″)

PINIP™ 整体式探头

T456CF3P

184mm (7.24″)

14mm (0.55″)

量程 FM7: 范围: 0.6-3.8mm / 25-150mils

精确度^a:

分辨率:

证书:

产品描述^c

部件编号

最小净空高度

最小样本直径^b

铁基 (F)

T456CFM7R45A

20mm (0.79″)

6.5 mm (0.26’’)

量程 6: 范围: F: 0-25mm / 0-980mils  N: 0-30mm/ 0-1220mils

精确度^a:

范围:

分辨率:

证书:

产品描述^c

部件编号

最小净空高度

最小样本直径^b

铁基 (F)

直探头

T456CF6S

150mm (5.90″)

直探头, 铠装线

T456CF6ARM

190mm (7.48″)

非铁基 (N)

直探头

T456CN6S

160mm (6.30″)

58mm (2.29″)

直探头, 铠装线

T456CN6ARM

200mm (7.87″)

58mm (2.29″)

量程 7: 范围: 0-31mm / 0-1220mils

精确度^a:

范围:

分辨率:

证书:

产品描述^c

部件编号

最小净空高度

最小样本直径^b

铁基 (F)

直探头, 铠装线

T456CF7ARM

200mm (7.87″)
