在保护型涂层应用中，对于表面粗糙度的测量有具体要求。
表面粗糙度仪的测量结果可以用Ra,Rz或Tp表示，这些结果包括被测表面峰顶到谷底的距离，峰顶频率评估。
Elcometer7061重量轻，便于携带，用于测量表面粗糙度，符合国际标准。
该仪器适用于不同工业领域中测量表面粗糙度，特别是当样品过大不宜在实验室中测量的情况。
多语言显示：屏幕上显示所有信息，有14种语言可选。
灵活性: 可在任何角度测量，水平、垂直、倒置，随货提供适合各种样品符合标准的高度调节装置。
整体式校准标准：无需外部校准标准，使用更加方便。
驱动装置：装置可旋转也可纵向移 动，带动针尖传感器到校准位置，同时针尖传感器处于校准位置，在运输过程 可得到保护。
带有移动保护功能的针尖传感器：2μm金刚石针尖，测量力度0.75mN,根据不同需要配置不同针尖。
如何使用表面粗糙度测试仪

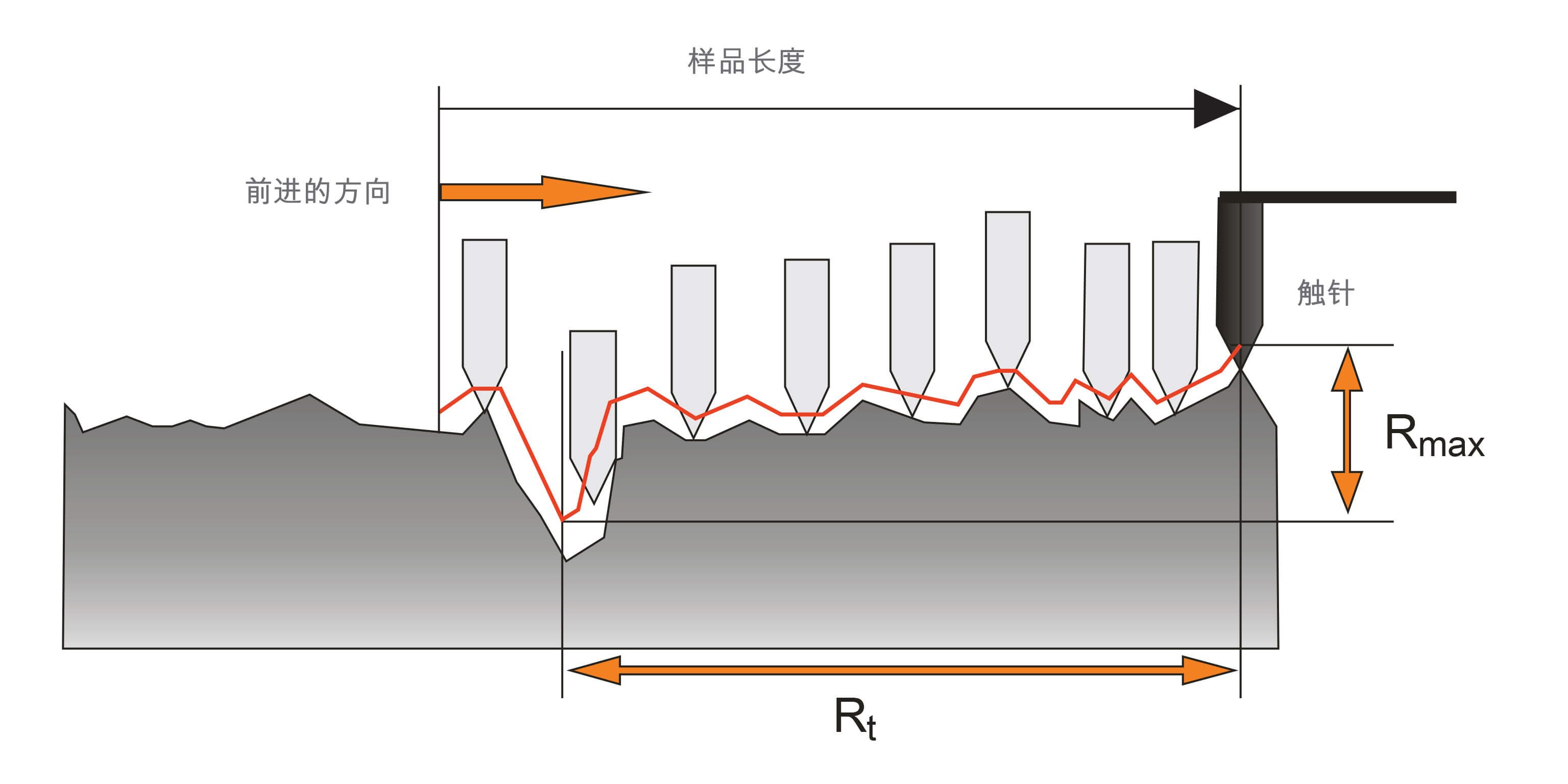

含触针的表面粗糙测试仪，触针在表面上机械移动，记录预定义样品长度内表面粗糙度”图像”。测量技术提供了大量的测量参数，包括：
Rmax: 取样长度内，最高峰顶与最低谷底之间的最大距离
Ra: 取样长度内的平均粗糙度
Rt: 给定取样长度内，最高峰顶与最低谷底之间的距离。
Rz: 多种取样长度内，最高峰顶与最低谷底之间的平均距离
技术规格
| 零件号 | 产品描述 |
| KT007061P001 | 针尖传感器伸缩装置; 80mm (3.15”) 适合在圆柱体内部进行测量 |
| KT007061P002 | 针尖传感器 PHT 3-350 用于对3mm以上直径钻孔内部进行测量 |
| KT007061P003 | 针尖传感器 PHT 11-100 用于较深点的测量，例如：2.5mm（0.10”）以上宽度，7.5mm（0.3”）以内深度的凹槽 |
| KT007061P004 | 针形传感器 PHTR 100 适合测量凹面和凸面 |
| KT007061P005 | 针形传感器PHTF 0.5-100 适合在齿根面上进行测量 |
| KT007061P006 | 针形传感器 PT 150 根据DIN EN10049标准，双滑道针尖探头用于测量薄钢板和轧辊表面 |
| KT007061P007 | 针尖传感器 PHT 6-350 |
| KT007061P008 | 针尖传感器 PHT 6-350, 5μm 探头尖 适合在扁平面板，6mm （0.24”），深17mm（0.67”）以上孔径和宽3mm以上的(0.12”)凹槽中进行测量 |
| KT007061P010 | 测量支架 ST-D |
| KT007061P012 | 测量支架托——用来将易高7061固定在测量支架上 |
| KT007061P011 | 端面V型槽——用来在圆柱平面和平面铸件上进行测量 |
| KT007061P013 | 横向移动适配器套装，包括横向移动适配器、V型试块夹具带V型试块——用于圆柱测量物的手持横向测量 |
| KT007061P016 | Elcometer 7061 MarSurf PS1底座， 驱动装置，1 x 标准针尖传感器, 内置电池, 外壳标有粗糙度标准, 高度调节附件, 针尖传感器保护器， 通用充电器/ 适配器, USB, 提箱带肩带 和腰带, 校准证书和操作手册 |
附件
| 零件号 | 产品描述 | 证书 |
| K7061M001 | Elcometer 7061 MarSurf PS1 粗糙度测试仪 | • |
| 测量单位 | 公制、英制 | |
| 测量方法 | 针尖测量方法 | |
| 可提供针尖传感器 (也可提供其他针尖传感器) | 感应偏移针尖传感器, 2μm (80μin) 针尖尖端, 测量力度： 0.7 mN | |
| 参数 | 24 (带公差极限): Ra, Rq, Rz equiv. to Ry (JIS), Rz (JIS), Rmax, Rp, Rp (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr equiv. to Tp (JIS, ASME), RSm, R, Ar, Rx | |
| 测量范围 | 350μm, 180μm, 90μm (自动更改) | |
| 表面粗糙度分辨率 | 32nm, 16nm, 8nm (自动更改) | |
| 滤波器† | 相位配置准确的轮廓滤波器 (高斯滤波) 根据DIN EN ISO 11562标准, 特殊滤波器 根据 DIN EN ISO 13565-1标准, IS 滤波器 根据 DIN EN ISO 3274标准 | |
| Lc标准截止波长† | 0.25mm, 0.8mm, 2.5mm; automatic (0.010”, 0.030”, 0.100”) | |
| 导线长度Lt † | 1.75mm, 5.6mm, 17.5mm; automatic (0.069”, 0.22”, 0.69”) | |
| 导线长度 (根据 MOTIF标准) | 1mm, 2mm, 4mm, 8mm, 12mm, 16mm (0.040”, 0.080”, 0.160”, 0.320”, 0.480”, 0.640”) | |
| 短波截止波长† | Selectable | |
| 评估长度† | 1.25mm, 4.0mm, 12.50mm (0.050”, 0.15”, 0.50”) | |
| 样品长度选择† | 1 to 5 可选 | |
| 校准功能 | 动态校准 | |
| 记忆功能 | 最大轮廓 15 , 最多20000个结果 | |
| 其他功能 | 设置 (加密), 日期/时间 | |
| 电池 | Li-ion 电池 | |
| 接口 | USB, MarConnect (RS232) | |
| 规格 | 140mm × 50mm × 70mm (5.51” × 1.97” × 2.76”) | |
| 重量 | 400g (0.88lbs) | |
| 电源 | 100V to 264V | |
| 包装清单 | Elcometer 7061 MarSurf PS1底座， 驱动装置，1 x 标准针尖传感器, 内置电池, 外壳标有粗糙度标准, 高度调节附件, 针尖传感器保护器， 通用充电器/ 适配器, USB, 提箱带肩带 和腰带, 校准证书和操作手册。 | |
标准:
ASTM D7127, ASME B46, DIN 4768, EN 10049, ISO 4287, ISO 4287/1, JIS B 0601, SSPC PA 17
灰色是已经被取代但在一些行业内仍被认可的标准。
• 作为标准提供证书
† According to ISO/JIS
