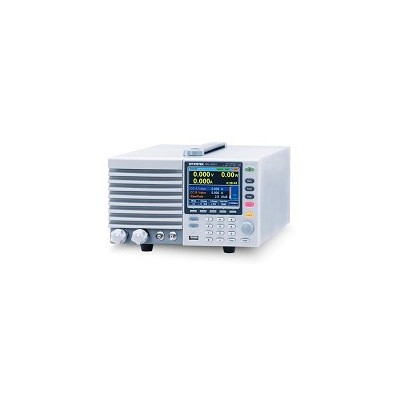

固纬 PEL-2000A可编程直流电子负载
输出电压范围:80V/800V; 输出功率: 400W & 800W
90度面板旋转操作(机器可垂直或水平置放),节省桌面空间
多范围定功率输出设计
串并联操作(最多提供2台串联 或 4台并联)
透过用户接口可与PC进行联机,提供序列编程功能
三组预设立即键(可进行常用参数的面板设置)
标准使用PC联机接口: USB / RS-232 / 模拟控制接口
选配PC联机接口: GPIB
| 型号 | 电流 | 电压 | 功率 | 功能 | 通道数 | 标配接口 |
| PSB-2400L | 40A | 80V | 400W | 开关 | 1 | USB/RS232 |
| PSB-2800L | 80A | 80V | 800W | 开关 | 1 | USB/RS232 |
| PSB-2400L2 | 40A | 80V | 800W | 开关 | 2 | USB/RS232 |
| PSB-2400H | 3A | 800V | 400W | 开关 | 1 | USB/RS232 |
| PSB-2800H | 6A | 800V | 800W | 开关 | 1 | USB/RS232 |
| PSB-2800LS | 80A | 80V | 800W | 开关 | 1 | USB/RS232 |
| 详细规格 | ||||||
| PSB-2400L | PSB-2800L | PSB-2400L2 | PSB-2400H | PSB-2800H | PSB-2800LS | |
| 额定输出 | ||||||
| 电压 | 0~80V | 0~80V | 0~80V*2CH | 0~800V | 0~800V | 80V |
| 电流 | 0~40A | 0~80A | 0~40A*2CH | 0~3A | 0~6A | 80A |
| 功率 | 400W | 800W | 800W | 400W | 800W | 800W |
| 调节率(CV) | ||||||
| 负载 | 额定电压的0.01%±3mV | 额定电压的0.01%±30mV | N/A | |||
| 电源 | 额定电压的0.01%±2mV | 额定电压的0.01%±20mV | ||||
| 调节率(CC) | ||||||
| 负载 | 额定电流的0.02%±3mA | 额定电流的0.05%±15mA | N/A | |||
| 电源 | 额定电流的0.01%±2mA | 额定电流的0.05%±10mA | ||||
| 纹波&噪声(噪声带宽20MHz；纹波带宽1MHz) | ||||||
| CVp-p | 90mV | 150mV | 90mV | 250mV(仅限输出电压测量值大于额定电压的1%) | 300mV(仅限输出电压测量值大于额定电压的2%) | N/A |
| CV rms | 4mV | 6mV | 4mV | 20mV(当电流测量值＜2A)35mV(当电流测量值＞2A) | 25mV(当电流测量值＜2A)40mV(当电流测量值＞2A) | |
| CC rms | 30mA | 60mA | 30mA | 15mA | 20mA | |
| 编程精度 | ||||||
| 电压 | 设定值的0.1%±2位 | 设定值的0.1%±2位 | N/A | |||
| 电流 | 设定值的0.2%±2位 | 设定值的0.2%±2位 | ||||
| 功率 | ±10W | ±10W(仅限输出电压测量值大于额定电压的1%) | ||||
| 回读精度 | ||||||
| 电压 | 读值的0.2%±2位 | 读值的0.2%±2位 | N/A | |||
| 电流 | 读值的0.3%±2位 | 读值的0.3%±2位 | ||||
| 功率 | 读值的0.5%±5位 | 读值的0.5%±Vout×40mA | ||||
| 响应时间 | ||||||
| 上升时间(满载/空载) | 50ms | 200ms | N/A | |||
| 下降时间(满载) | 100ms | 500ms | ||||
| 下降时间(空载) | 500ms | 1000ms | ||||
| 负载瞬态恢复时间(负载改变50~100%) | 1ms | 7ms | ||||
| 编程分辨率 | ||||||
| 电压 | 10mV | 100mV | N/A | |||
| 电流 | 10mA | 10mA | ||||
| 功率 | 10W | 10W | ||||
| 测量分辨率 | ||||||
| 电压 | 10mV | 100mV | N/A | |||
| 电流 | 10mA | 10mA | ||||
| 功率 | 10W | 10W | ||||
| 串行和并行功能 | ||||||
| 通道数 | 1 | 1 | 2 | 1 | 1 | 仅PSB-2800L |
| 串行操作 | 最多两台 | 最多两台 | N/A | N/A | N/A | |
| 并行操作 | 最多四台 | 最多四台 | N/A | 最多两台 | 最多两台 | |
| 并行带加载机PSB-2800LS | N/A | 最多三台 | N/A | N/A | N/A | |
| 保护功能 | ||||||
| OVP(固定) | 当达到额定电压的110%时关闭输出 | 当输出电压超过额定电压的110%时关闭输出 | N/A | |||
| OVP(可调) | 工作时输出关闭；前面板设置范围：1V~84V | 前面板可预先调整范围：10V~840V | ||||
| OCP(固定) | 当达到额定电流的110%时关闭输出 | 当输出电流超过额定电流的110%时关闭输出 | ||||
| OCP(可调) | 工作时输出关闭；设置范围：1A~42A(适合84A) | 前面板可预先调整范围：0.1A~6.30A | ||||
| OHP | 超过散热器设计温度时关闭输出 | 在内部散热器温度超过设置值时关闭输出 | ||||
| 环境条件 | ||||||
| 工作温度 | 0℃~40℃ | N/A | ||||
| 存储温度 | -20℃~70℃ | |||||
| 工作湿度 | 30%~80%RH (无凝结) | |||||
| 存储湿度 | 30%~80%RH (无凝结) | |||||
| 其它 | ||||||
| 浪涌电流 | 35A Max | 70A Max | 70A Max | 35A Max | 70A Max | 70A Max |
| 功率损耗/因数 | 560VA/0.99 | 1120VA/0.99 | 1120VA/0.99 | 560VA/0.99 | 1120VA/0.99 | 1120VA/0.99 |
| 制冷方式 | 空气制冷，风扇马达 | |||||
| 电源 | 100VAC~240VAC，50/60Hz，单相 | |||||
| 接口(标配) | RS-232C/USB | |||||
| 接口(选配) | GPIB | |||||
| 模拟控制 | 有 | |||||
| 尺寸&重量 | ||||||
| 210(W) × 124(H) × 290(D)mm | ||||||
| 约5kg | 约7kg | 约7kg | 约5kg | 约6kg | 约7kg | |
