特长
高精度：±0.1 %/全量程
可用于最高20,000 r/min的高转速扭矩性能评价测试(TH-2000系列)
长寿命：非接触的磁场相位差方式，旋转部与测量部没有磨耗。
抗噪性能优异：测量部的信号输出，采用抗噪方式。
不需要进行旋转方向(CW/CCW)的设定
CE符合，FCC对应(CE：EN61010-1: 2010 (3rd)、EN61326-1 FCC：Part 15B)
电磁诱导相位差方式的工作原理
上图所示，旋转轴上的相位差基板的两端设置有驱动线圈与检测线圈，驱动线圈产生的磁场信号通过相位差基板，由检测线圈产生出相应磁场的电压信号。旋转轴上加有扭矩时，旋转轴将发生一定的扭曲，根据扭曲角的变化，2个检测线圈的磁场间会产生相应的磁场相位差，将2个检测线圈的磁场的电压信号进行放大，送至TS-2800，根据磁场相位差信号计算出扭矩值。

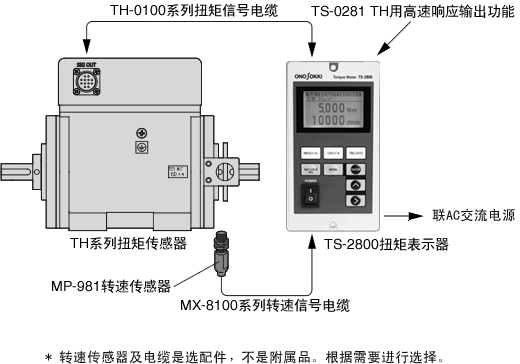

系统构成
规格简要
TH-1000系列
| 型 号 | 扭矩容量 | 转速测量范围 | 转动惯量 | 抗扭刚度 |
|---|---|---|---|---|
TH- | N･m | r/min | kgm2 | N･m/rad |
| 1204 | 2 | 0 ～ 6000 | 6.95 × 10－5 | 1.67 × 102 |
| 1504 | 5 | 0 ～ 6000 | 6.95 × 10－5 | 4.12 × 102 |
| 1105 | 10 | 0 ～ 8000 | 7.70 × 10－5 | 7.75 × 102 |
| 1205 | 20 | 0 ～ 8000 | 7.70 × 10－5 | 1.57 × 103 |
| 1505 | 50 | 0 ～ 6000 | 1.19 × 10－3 | 6.18 × 103 |
| 1106 | 100 | 0 ～ 6000 | 1.19 × 10－3 | 1.27 × 104 |
| 1206 | 200 | 0 ～ 6000 | 1.34 × 10－3 | 2.54 × 104 |
| 1506 | 500 | 0 ～ 6000 | 1.34 × 10－3 | 6.18 × 104 |
1 N･m ＝ 0.1019716 kgfm
TH-2000系列
| 型 号 | 扭矩容量 | 转速测量范围 | 转动惯量 | 抗扭刚度 |
|---|---|---|---|---|
TH- | N･m | r/min | kgm2 | N･m/rad |
| 2204 | 2 | 0 ～ 20000 | 6.95 × 10－5 | 1.67 × 102 |
| 2504 | 5 | 0 ～ 20000 | 6.95 × 10－5 | 4.12 × 102 |
| 2105 | 10 | 0 ～ 20000 | 7.70 × 10－5 | 7.75 × 102 |
| 2205 | 20 | 0 ～ 20000 | 7.70 × 10－5 | 1.57 × 103 |
1 N･m ＝ 0.1019716 kgfm
| 综合精度 | ±0.1 %(1秒平均表示，静态校准) |
|---|---|
| 过负载测量范围 | 全量程的180 % |
| 破坏过负载范围 | 全量程的400 % |
| 温度影响 | 0.02 ％/全量程/℃ |
| 零点的温度影响 | 0.02 ％/全量程/℃ |
| 适配转速传感器 | MP-981/MP-9820(选购件) |
| 使用温度范围 | 0 ～ ＋40 ℃ |
| 保存温度范围 | －10 ℃ ～ ＋55 ℃ |
| 使用湿度 | 95 %以下(不结露) |
| 耐振性能 | 50 m/s2 以内 |
| 转速测量用齿轮 | 标准配件(60 P/R) |
| 电源 | 由TS-2800扭矩表示器提供 |
| 附属品 | 使用说明书，试验成绩书 |
选配件 | ・扭矩信号电缆(TH系列电缆) 型号长度(m)TH-01055TH-011010TH-012020 ・MP-981 磁电式转速传感器 型号长度(m)MX-81055MX-811010MX-812020 |
