特长
与本公司原有产品相比，刚性提高约20倍，响应性也快很多
±0.05 %/F.S（频率输出）

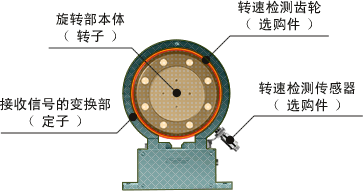

来自旋转部的信号传递是非接触式的，所以设置，维修保养方便
TQ-2000系列最高使用转速可达25,000 r/min（选配功能）标配为：22,000 r/min
空间节省的薄型法兰
可进行JISS校准（JISS：日本校准服务系统，对应国际相互认可MRA）
TQ-5200运算表示器
宽210 ｍｍ，高 44 ｍｍ，纵深 200 ｍｍ，体积小。
采用荧光显示管，测量值，设定菜单清晰可见。
由于将模拟电压输出，绝缘隔离开来。所以与控制系，记录器及数据处理装置连接方便。
外部仪器用的接口，标准配备有RS-232C、遥控I/O，系统升级方便。
联锁报警为对每个周期可判定的高速比较器，共配备有３个通道，其中２个通道是可任意设定的，另外１个通道供监控产生标定值的110 %过超状态使用。
概要规格
| 型 号 | 扭矩容量 | 转速量程 | 扭转刚性 | 惯性矩 (装转速检测齿轮时) | 大概重量 |
|---|---|---|---|---|---|
TQ- | N･m | r/min | kN・m/rad | ×10-3 kg・m2 | kg |
| 2206 | 200 | 0 ～ 22,000 (0 ～ 25,000)* | 270 | 3.1 | 2.0(带转速检测齿轮时) 1.1(定子) |
| 2506 | 500 | 0 ～ 22,000 (0 ～ 25,000)* | 700 | 5.8 | 2.6(带转速检测齿轮时) 1.1(定子) |
※选配功能
1 N･m ＝ 0.1019716 kgfm
线性度(单体频率输出) | ±0.05 % |
|---|---|
| 线性度(TQ-5200配套输出) | ±0.1 % |
| 极限扭矩(与标定扭矩比) | 200 % |
| 破坏扭矩(与标定扭矩比) | 400 % |
| 平衡等级(ISO 1940) | G 2.5 |
| 信号输出方式 | 由行驱动器以差动脉冲输出(依据RS485) |
| 无负荷时输出(频率输出) | 10 kHz |
| 正标定负荷扭矩时输出(频率输出) | 15 kHz |
| 负标定负荷扭矩时输出(频率输出) | 5 kHz |
| 温度补偿范围 | +10 ℃ ～ ＋60 ℃ |
| 保存温度范围 | -20 ℃ ～ ＋70 ℃ |
| 温度每变化10 K时的影响 | ±0.1 % 以下(满量程) ±0.05 % 以下(零点) |
| 可配套使用的转速传感器(选购件) | 转速检测齿轮/MP-9820・MP-981或光栅板(360 P/R)方式 |
| 电源 | DC 18 ～ 30 V |
| 消耗功率 | 5 W 以下 |
注意
1.与专用的TQ-5200表示器配套使用。
2.线性度中包括磁滞性。
TQ-5200 高速响应型扭矩比较运算表示器规格
| 输入部 | 扭矩 | 输入频率量程 | 1 ｋHz ～ 25 ｋHz |
|---|---|---|---|
输入信号 | 行驱动器输入 本公司产品TQ系列传感器信号 | ||
| 转速 | 输入频率量程 | 1 Hz ～ 100 ｋHz | |
输入信号 | 本公司产品 MP-981、MP-9820 传感器信号 | ||
信号振幅范围 | 高电平 +4～+30 V 低电平 0.6 V 以下 脉冲宽度 2 μs 以上 | ||
| 显示部 | 显示器 | 荧光显示管 | |
显示项目 | 扭矩，或扭矩与转速 | ||
显示位数 | 极性+５位 | ||
显示更新时间 | 1 s (平均值) | ||
显示单位 | N･m、kN･m | ||
| 扭矩显示精度 | ± 0.05 %/F.S. | ||
转速显示精度 | ± 1 r/min | ||
| 演算部 | 变换方式 | 周期变换方式 | |
变换时间 | 1 周期 ＋ 5 μs + 扭矩标定时， 1 周期 15 kHz = 67 μs -扭矩标定时， 1 周期 5 kHz = 200 μs | ||
转速检测齿轮齿数P/R | 60、120、180、240、360、720 | ||
转速修正 (N-0) | CW、CCW 各１０个点 | ||
| 模拟输出部 | 输出项目 | 扭矩 | |
输出信号 | 0 ～ ±10 V/±设定值 当设定值在满刻度的 10 % ～ 100 %之间，每 1 % 可以指定。 | ||
输出响应时间 | 与运算部变换时间相同 | ||
移动平均 | OFF、2 ～ 32 | ||
低通滤波器 | OFF、 1 kHz、500 Hz、100 Hz、10 Hz、1 Hz ４阶巴特沃斯型 | ||
匹配负荷 | 100 ｋΩ 以上 | ||
测量精度 | 与传感器配套时 ± 0.1 %/ F.S.(除TQ-1505) ± 0.2 %/ F.S(用TQ-1505 時) | ||
温度漂移 | ±0.01 %/ F.S /℃(TQ-5200单体) | ||
校准用输出 | 零， 满量程 | ||
| 匹配接插件 | C02 型(BNC)插头 | ||
| 比较功能 | 测量项目 | 扭矩 | |
| 通道数 | 3通道 | ||
设定内容 | 任意设定2通道、110 % 固定 1通道 可以设定绝对值 | ||
输出更新 | 各按运算部变换时间 | ||
输出形式 | 无电压触点输出 | ||
| 匹配接插件 | RO3-PB8M(多治美) 与遥控接插件共用 | ||
| 脉冲输出部 | 输出项目 | 扭矩，转速 | |
输出形式 | TTL | ||
| 脉冲宽度 | 与传感器输入信号相同 | ||
| 匹配接插件 | C02 形(BNC)插头 | ||
| 遥控功能 | 输入信号 | CW/CCW 切换、扭矩零点修正值取得开始 无电压触点或TTL电平(负逻辑) | |
输出信号 | 检测准备完了信号、联锁报警信号 无电压触点输出 | ||
| 匹配接插件 | R03-PB8M(多治见) | ||
| RS–232C | 波特率 | 9600 bps | |
| 通信数据 | 设定、状态、显示值的读取、设定变更 | ||
通信操作 | 自动调零 | ||
| 适用信号线 | AX-5022 (本公司产品 2 m ) | ||
| 一般规格 | 电源电压 | DC 18 ～ 30 V | |
消耗电力 | 约 20 VA | ||
使用温度范围 | 0 ～ 50 ℃ | ||
保存温度范围 | - 5 ～ 55 ℃ | ||
外形尺寸 | 210 (W) × 44 (H) × 200 (D) mm | ||
重量 | 约 1 ｋｇ | ||
附件 | 电源接插件，遥控用接插件 操作说明书 | ||
