概述
此型主要用于非旋转的扭力检出，计测较适用。范围由0.2N.m到5000N.m可供选择，精度高、安全性佳。广泛使用于气动起子、电动起子和汽车零件、机械手臂，机器人等的扭力试验。
技术参数
● 容量：0.2N.m-5000N.m
● 输出电压：1mV/V±1%（0.2N.m为0.7 mV/V）
● 非直线性：0.3%R.O.(0.2N.m为0.5%R.O)
● 迟滞性：0.3%R.O. (0.2N.m为0.5%R.O)
● 重复性：0.2%R.O
● 输入/出阻抗：350Ω±1%
● 绝缘阻抗：2000MΩ以上
● 温度对零点之影响：±0.01%R.O./ ℃
● 温度对输出之影响：±0.01%/℃
● 容许过负荷：120%R.C
产品尺寸表
型号 | 规格 | 容量 | A | B | C | ΦD | ΦE | F | ΦG | ΦH | 重量（kg） |
QLS-0100·0.2N | 0.2N·m | 0.020kgf·m | 55 | 5 | 45 | 20 | 48 | 38 | 26 | 2×4·4.5 | 0.32 |
QLS-0100·0.5N | 0.5N·m | 0.050kgf·m | 55 | 5 | 45 | 20 | 48 | 38 | 26 | 2×4·4.5 | 0.32 |
QLS-0100·1N | 1N·m | 0.102kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.2 |
QLS-0100·2N | 2N·m | 0.204kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.2 |
QLS-0100·5N | 5N·m | 0.510kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.21 |
QLS-0100·10N | 10N·m | 1.019kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.3 |
QLS-0100·20N | 20N·m | 2.039kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.3 |
QLS-0100·50N | 50N·m | 5.099kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.3 |
QLS-0100·100N | 100N·m | 10.19kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.3 |
QLS-0100·200N | 200N·m | 20.39kgf·m | 80 | 15 | 50 | 40 | 98 | 78 | 58 | 2×6·10.5 | 2.2 |
QLS-0100·500N | 500N·m | 50.99kgf·m | 120 | 20 | 80 | 60 | 118 | 95 | 58 | 2×6·10.5 | 4.2 |
QLS-0100·1000N | 1000N·m | 101.9kgf·m | 130 | 20 | 90 | 60 | 146 | 115 | 75 | 2×6·14 | 6.5 |
QLS-0100·2000N | 2000N·m | 203.9kgf·m | 140 | 25 | 90 | 60 | 166 | 130 | 88 | 2×8·18 | 9.7 |
QLS-0100·5000N | 5000N·m | 509.9kgf·m | 170 | 35 | 100 | 60 | 197 | 155 | 98 | 2×12·17 | 18 |
单位：mm |

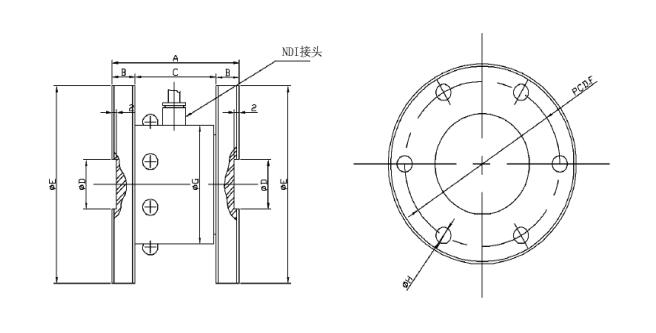

产品外形图
