艾示科 HDV-TX1L探头1mEXTECH

一、EXTECH HDV-TX1L 简单介绍 ：

HDV-TX1L是一款有长焦距范围的指向探头的有线手机和一米探头。HDV-TX1L通过拼接电缆（HDV-PC）连接到Extech的HDV600视频范围检测摄像机。

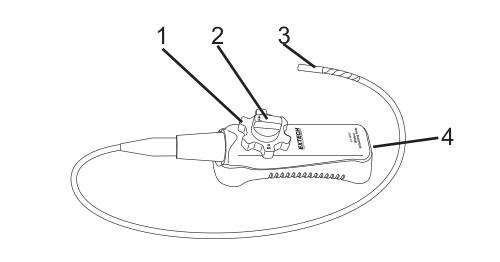

二、EXTECH HDV-TX1L 仪表图示 ：

阐明探头说明
1. 铰接旋钮
2. 铰接张力旋钮
3. 铰接摄像机
4. 延伸电缆插座

三、EXTECH HDV-TX1L 规格特征 ：

1m半刚性不可探测探头（摄像头）
6mm直径相机，60°FOV，长景深
铰链旋钮
连接到HDV600 VideoScope与补丁电缆（HDV-PC）

四、EXTECH HDV-TX1L 操作说明 ：

铰接设置和方向
如果探针扭曲和盘绕, 则铰接方向和方向可能会改变使用或存储时。re‐orient 探头:
1. 将扩展探针置于平坦曲面上
2. 将张力 "f" 旋钮设置为左侧或释放位置。
3. 将铰接旋钮设置为中心位置, r δ和δ l在水平位置上的标签。
4. 手动将探头和摄像机调整到零度位置。
5. 顺时针旋转铰接旋钮为120°弯曲。
6. 如有必要, 手动调整探头, 使摄像机平整120°铰接的表面
7. 转动铰接旋钮 counter‐clockwise 并确认正确方向.
