艾示科 PRC15电流和电压校准器EXTECH

一、EXTECH PRC15 简单介绍 ：

PRC15使工厂维护和电气技术人员能够测试和校准各种过程控制设备，包括变送器，传感器，指示器，传感器，仪器仪表，机器人系统，热电偶和其他工业系统组件。包括测试线，鳄鱼夹，带4个插头的100V-240V AC通用适配器，6节AA电池和硬质手提箱。

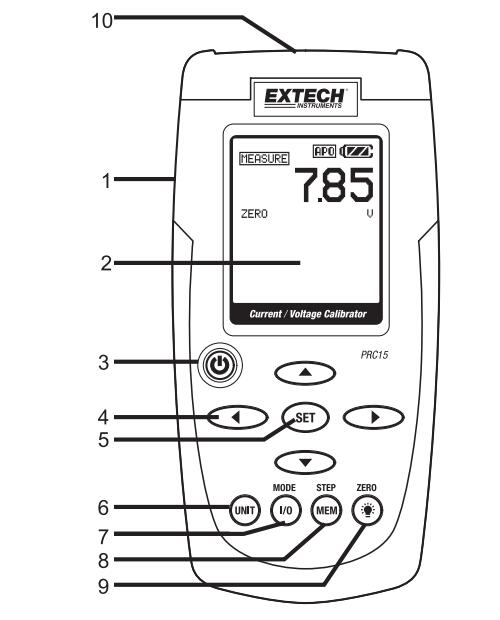

二、EXTECH PRC15 仪表图示 ：

1.交流适配器输入插孔
2.显示器
3.通电/关断
4.源输出调整箭头按钮
5.设置按钮
6.单位按钮 (ma 或%)
7.i/o 模式按钮
8.存储器 (内存步骤按钮)
9.背光/零按钮
10.测试引线输入插孔

三、EXTECH PRC15 规格特征 ：

规格 范围 解析度
资源 输出0至24mA电流，负载高达1000欧姆; 输出0〜20V
测量 0〜50mA电流信号; 0至19.99V
输入/输出范围和显示 -25.0〜125.0％（代表0〜24mA） 0.1％
0到19.99mA 0.01mA
0〜24.0mA 0.1mA
0到1999mV 1mV
0至20.00V 10mV
准确性 ±0.01％±1位数
尺寸/重量 6.3x3.2x1.7“（159x80x44mm）/ 8.2oz（232g） - 不包括电池重量
0〜24mA（-25〜125％）读数
0到20V直流校准源
最多五个用户可调整的校准预设
棕榈型双层模制外壳和大型点阵数字背光液晶显示器
标准香蕉I / O端口
大型电池组可延长工作周期
外部电源适配器，可连续工作
包括测试线，鳄鱼夹，带4个插头的100V-240V AC通用适配器，6节AA电池和硬质手提箱

四、EXTECH PRC15 操作说明 ：

测量 (输入) 操作模式
在这种模式下, 该单位将测量高达50mADC 或20VDC。
1.把电表打开。
2."度量值" 将出现在显示器中。
3.按住 > 两秒钟的模式按钮, 选择 ma 或% 或 mv
4.将校准电缆连接到电表。
5.将校准电缆连接到测试中的设备或电路。
6.阅读液晶显示器上的测量。
源 (输出) 操作模式
在这种模式下, 该单元可以源电流高达24mADC 的1000欧姆或电压高达20.00V。
电流或电压可以输出手动或从内存跨步描述早些时候.
1.打开电表
2.测量 "将出现在显示屏上。
3.按住 "模式" 按钮 > 两秒钟以选择 ma 或% 或 v/mv
4.短按 "模式 i/o" 按钮选择源。
5.按单位按钮选择%/ma 或 mv/v。
6.将校准电缆连接到电表
7.将校准电缆连接到测试中的设备或电路使用箭头按钮在较低的显示器中设置所需的输出值。
8.上部显示指示的实际电流或电压值。如果上部显示与设置值不匹配, 要么需要更换电池, 要么是负载阻抗超出指定范围。
