艾示科 MG320绝缘测试仪万用表 EXTECH

一、EXTECH MG320 简单介绍 ：

MG320 True RMS 绝缘电阻 CAT IV 600V DMM。MG320 设计得坚固耐用，适合重型使用。MG320 测量绝缘电阻、AC/DC 电压和电阻。绝缘电阻测试自动采用从 50V 到 1000V 的 5 档测试电压。MG320 可以存储和调取多达 99 个测试结果。MG320 适合测量电气设备上的绝缘电阻，例如变压器、电机、电缆、开关和电器。如果此仪表正确使用且小心维护，可提供数年的可靠服务。

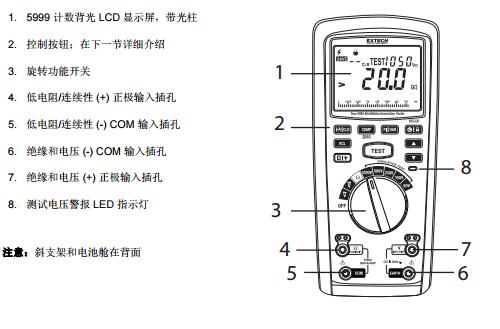

二、EXTECH MG320 仪表图示 ：

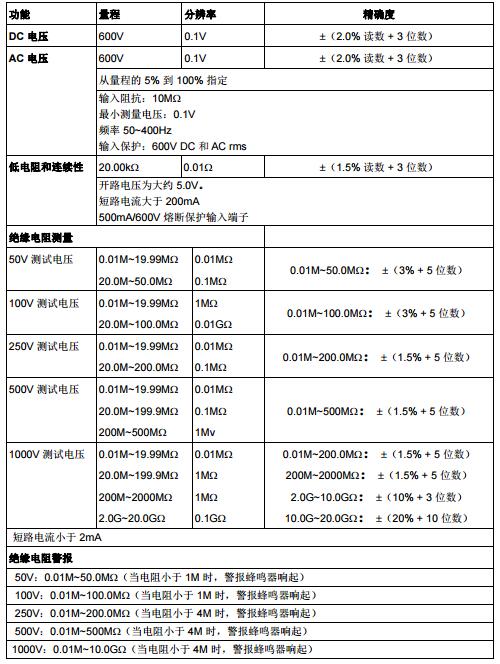

三、EXTECH MG320 规格特征 ：

 True RMS AC/DC 电压测量，可达 600V
 绝缘电阻测量，高达 20G
 低电阻/连续性测量，可达 20k
 自动量程测量
 极化指数 (PI) 和介电吸收率 (DAR) 测试
 五 (5) 档绝缘电阻测试电压（50、100、250、500 和 1000V）
 绝缘电阻测试采用 10% 电压阶跃（从量程的 50% 到 120%）
 前面板 LED 测试电压警报灯
 八 (8) 个绝缘电阻测量范围（自动量程）
 通过/失败比较器功能
 在测试结束时自动放电
 高压显示符号
 解放双手的测试锁定功能
 手动存储和调取最多 99 个读数
 过载指示
 用于远程控制 TEST 按钮的可选远程测试探头
 含测试引线、鳄鱼夹、电池、用户手册和箱子

四、EXTECH MG320 操作说明 ：

介电吸收率 [DAR] 绝缘测试
阅读并理解以上绝缘电阻测量和安全性部分中的所有操作和安全信息，然后再继续操作。
1. 将仪表连接到要测试的设备，如以上绝缘测试部分所示。
2. 使用旋转功能开关选择所需的输出测试电压。
3. 使用 PI/DAR 按钮进入第一个 DAR 测试模式（60 秒：15 秒比率测试）或第二个 DAR 测试模式（60 秒：30 秒比率测试）。
4. 成功进入 DAR 模式时，将在显示屏上显示 DAR 图标。
5. 将在右下角显示测试时间。
6. 按 TEST 按钮开始测试。当达到时间 1 时，仪表将发出哔哔声，然后在达到时间 2 时再次发出哔哔声，然后测试自动停止。
7. 在测试期间，主显示屏上的数字将显示测试经过时间计时器，左上角的电压警报将闪烁，并且“测试电压警报”LED 将亮起。
8. 如果绝缘在测试期间击穿，则仪表将发出可听见的声响和蜂鸣。
9. 按 TEST 按钮停止测试并激活放电电路。
极化指数 [PI] 绝缘测试
阅读并理解以上绝缘电阻测量和安全性部分中包含的所有操作和安全信息，然后再继续操作。
1. 将仪表连接到要测试的设备，如以上测试部分所示。
2. 使用旋转功能开关选择所需的输出测试电压。
3. 使用 PI/DAR 按钮进入 PI 测试模式。
4. 成功进入 PI 模式时，将在显示屏上显示 PI 图标。
5. 计时器（时间 1：60 秒和时间 2：10 分钟）将显示在右下角。
6. 按 TEST 按钮开始测试。
7. 在 60 秒（时间 1）后，仪表将发出哔哔声。仪表在 10 分钟（时间 2）时再次发出哔哔声，然后测试自动停止。
8. 在测试期间，主显示屏上的数字将显示测试经过时间计时器，左上角的电压警报将闪烁，并且“测试电压警报”LED 将亮起。
9. 如果绝缘在测试期间击穿，则仪表将发出可听见的声响和蜂鸣。
10. 按 TEST 按钮停止测试并激活放电电路。
