艾示科 38073A迷你模拟万用表EXTECH

一、EXTECH 38073A 简单介绍 ：

38073A 这种袖珍模拟万用表配备了测量功能，完美的电工，业余爱好者，电子技术员或tinkerer，学生，和家庭DIY'er。38073A提供6种功能，包括测试引线和易于阅读的彩色编码模拟显示器。使用此仪表可对连接到冰箱，干衣机和其他电器等插座以及家庭，办公室或车库中的电子设备的电源插座和设备执行基本故障排除。迷你模拟万用表可测量 交流/直流电压﹐直流电流(DC mA)﹐ 电阻﹐分贝 (dB)﹐及1.5V/9V 电池。该仪表在交付前均经过全面测试及校准，只要妥善使用，您便可常年享受其可靠服务。

二、EXTECH 38073A 仪表图示 ：

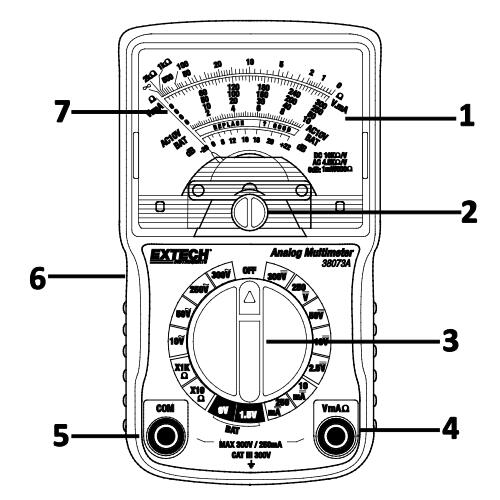

仪表说明
1.  模拟刻度
2.  机械调零螺丝
3.  旋转开关
4.  V-mA-Ω 正极输入插孔
5.  COM 负极输入插孔
6.  零 Ω 调整拨键
7.  指针

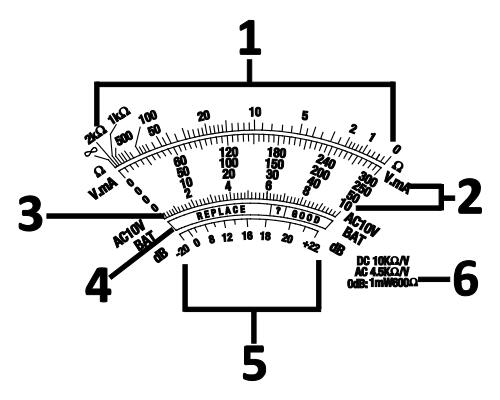

显示屏说明
1.  电阻 Ohms (Ω) 测量刻度
2.  电压 / DC mA 测量刻度
3.  10V AC 测量刻度
4.  电池测试 测量刻度
5.  分贝 (dB) 测量刻度
6.  dB 转换表

三、EXTECH 38073A 规格特征 ：

•  规格指定的环境条件 23 o C ±2 o C (73.4 o F ±3.6 o F); 相对湿度< 60%
•  功能  量程  精确度
•  交流电压  10 / 50 / 250 / 300 VAC  全刻度± 5%
•  直流电压  2.5 / 10 / 50 / 250 / 300 VDC 全刻度± 4%
•  直流电流  10 / 250 mA  全刻度± 4%
•  电阻 Rx10 / Rx1K  全刻度± 4%
•  电池测试 1.5V / 9V
•  分贝  -20dB 至+22dB (交流电压量程 10V)
•  灵敏度  10kΩ per 1VDC / 4.5kΩ per 1VAC
•  显示屏  模拟连调零
•  操作温度/ 湿度  18 - 25°C (64 - 77°F); <75% RH
•  操作高度  最高 2000 米 (7000 ft.)
•  电池  一节(1) 1.5V ‘AA’ 电池
•  保险丝  500 mA / 500V 快速熔线
•  尺寸  116 x 68 x 34 毫米 (4.6 x 2.7 x 1.3”)
•  重量  120 克 (4.2 oz.)
•  安全标准  EN61010-1: CATIII 300V; 污染级别 2
•  防护等级  IP20
•  标准  CE 及 ETL
•  容易阅读﹐彩色编码显示
•  模拟仪表连电池测量
•  轻型﹐结构坚固

四、EXTECH 38073A 操作说明 ：

入门
进行任何测试前﹐利用一平头螺丝刀扭动机械调零螺丝(2) 直到指针(7) 指向刻度最左边之零。为获得最高精确度﹐将仪表平放于非金属表面上测试。
交流/ 直流电压测量
小心: 切勿测量超过 300V 之电压 。 可能导致仪表损毁 。
1. 将旋转开关功能调至正确交流/直流电压量程 。
2. 将黑色测试导线插入 COM 插孔及红色测试导线插入VmAΩ 插孔 。
3. 测试直流电压, 将黑色测试导线接触电路负端一方及将红色测试导线接触电路正端一方。测试交流电压﹐ 测试导线极性不会影响测量。
4. 若测试直流电压﹐指针偏向于刻度左方﹐将导线对调。38073A-zh-CN_v1.0 10/16  5

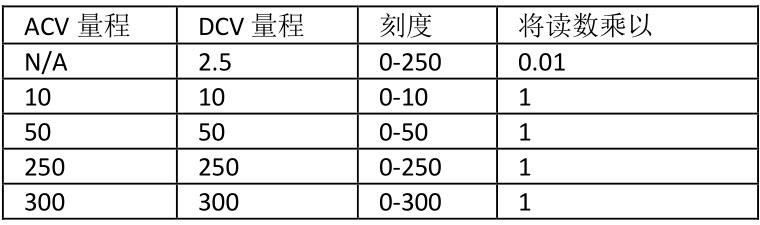

5. 利用以下图表阅读 AC/DC 电压测量:
