艾示科 MS420手持式万用示波表EXTECH

一、EXTECH MS420 简单介绍 ：

MS420 20 MHz 2通道数字示波器为电子和电子控制电气系统的有效故障排除提供了一系列功能。具有20 MHz带宽和便利性，如自动设置，优化位置，范围，时基和触发，以确保几乎任何波形的稳定显示，MS420可用于现场维修或工作台。为了识别微妙的问题，Peak Detect具有快速的50 ns毛刺捕获功能。核心功能如XY模式，FFT功能，触发抑制，波形数学，平均模式和持续模式都能确保您可以使用各种方法自信地排除问题。要启动循环测试例程，您可以存储和调用最多4个波形屏幕和设置，以节省从作业到工作的时间。该CAT II额定示波器扩展了其功能，具有完整的DMM功能，显示在大型的8“（97mm）彩色液晶显示屏上。MS420配有两个1X / 10X示波器探头，测试引线，Windows XP / Vista兼容USB软件和电缆，电容测量模块，调节螺丝刀，交流适配器/充电器，硬便携包，用户手册和制造商的一年有限保修。

二、EXTECH MS420 仪表图示 ：

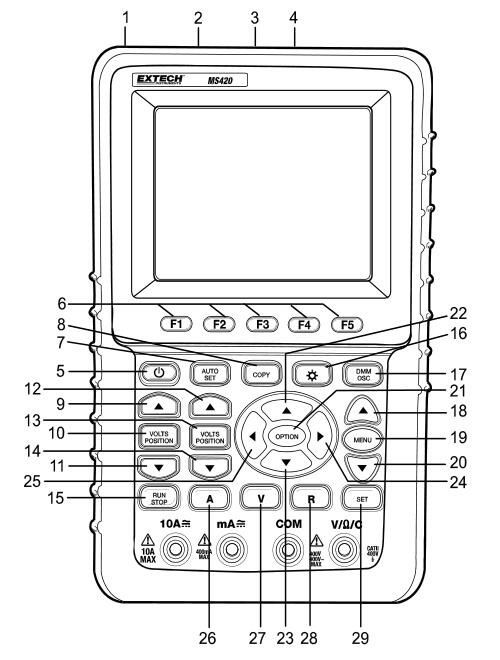

仪表前面板和键盘描述
1.交流适配器端口
2.RS-232C 口岸
3.usb 接口
4.usb 海量存储端口
5.电源开关
6.五级软键选项
7.AUTO SET: 在范围模式中, 电表自动选择水平/垂直刻度和触发器级别
8.COPY: 按键将波形数据存储到 usb 存储设备中
9.▲ (红色):调整第一频道的水平刻度
10.VOLTS POSITION (Red): 在电压和水平刻度之间切换第一频道
11.▼ (红色): 调整第一频道的水平刻度
12.▲ (蓝色): 调整第二频道的水平刻度
13. VOLTS POSITION (蓝色): 电压和水平刻度之间的开关第二频道
14.▼ (蓝色): 调整第二频道的水平刻度
15.RUN/STOP:启动/停止波形捕捉过程
16.BACKLIGHT: 开启和关闭显示器背光
17.DMM/OSC:操作模式 (示波器和万用表之间的切换)
18.MENU ▲: 在菜单列表中选择更高的项目
19.MENU: 显示/隐藏菜单
20.MENU ▼: 在菜单列表中选择更低的项目
21.OPTION:与四 (四) 黄色箭头键组合使用。这按钮用于设置主时间基准, 触发水平位置和触发垂直位置。还用于调整显示乘数因子和波形计算时显示垂直位置。更进一步, 它被用来在光标处调整光标第一 (即为/或二) 和光标测量
22.▲ (黄色): 示波器向上箭头调整键
23.▼(黄色): 示波器向下箭头调整键
24.►(黄色): 示波器向前调整键
25.◄ (黄色): 示波器向后调整键
26.A: 选择 dmm 电流测量模式
27.V: 选择 dmm 电压测量模式
28.R: 选择 dmm 阻抗、二极管、连续性、电容测量模式
29.SET: 在电流或电压万用表测量中切换交流/直流模式;也在电阻、二极管和电容模式之间切换在电阻模式下。

三、EXTECH MS420 规格特征 ：

显示尺寸 3.8“（96mm）彩色液晶; 320 x 240像素
带宽 20MHz
实时采样率 100MS / s
上升时间 17.5ns
频道 2
记录长度 每通道6K点
毛刺捕获 50ns
垂直灵敏度 5mV至5V / div
垂直分辨率 8位
时基范围 5ns至5s / div
样品模式 样品，平均值，峰值检测
触发模式 自由奔跑，单身，边缘，视频
触发源 CH1，CH2
触发耦合 AC，DC
输入阻抗 1MΩ/ 20pF
最大输入电压 400V（峰值）
光标测量 电压和时间
真RMS多功能表功能
AC / DC电压 400mV，4V，40V，400V
AC / DC电流 40mA，300mA，20A
抵抗性 400Ω，4kΩ，40kΩ，400kΩ，40MΩ
电容 51.2nF至100μF
二极管和连续性 是
PC接口 USB电缆
电源 6小时锂离子充电电池; 交流适配器/充电器
尺寸/重量 7x4.4x1.6“（180x113x40mm）/ 24.3盎司（690克）
自动设置功能优化位置，范围，时基和触发，以确保波形的稳定显示
峰值检测功能，用于50ns毛刺捕获
XY模式和FFT功能来查看分量频率
二十次自动测量，包括频率，周期，平均值，峰峰值，RMS等
波形数学：加，减，乘，除
平滑波形平均模式
观察动态信号的持续模式
存储和调用最多4个波形屏幕和设置
USB接口和用于传输波形和数据的软件

四、EXTECH MS420 操作说明 ：

附注一:
奈奎斯特频率: 一个实时数字示波器可以测量的最高频率, 正好一半的采样率叫做奈奎斯特频率。如果在采样频率高于奈奎斯特频率时发生欠采样, 则会发生 "伪波" 现象。在这方面, 取样和测量频率之间的关系非常重要。
附注二:
在 fft 模式下, 禁止以下设置:
一）窗套
二) 更改源频道 (CH1 设置或 CH2 设置菜单)
