艾示科 382270四路输出直流电源 EXTECH

一、EXTECH 382270 简单介绍 ：

382270是一个四输出直流电源有两个0到30V / 0到5A输出加上3到6.5V / 3A和15V / 1A的两个固定辅助输出。两个30V输出可并联组合为10A或串联组合为60V。配有4对测试导线（香蕉插头和鳄鱼夹）和一条交流电源线。

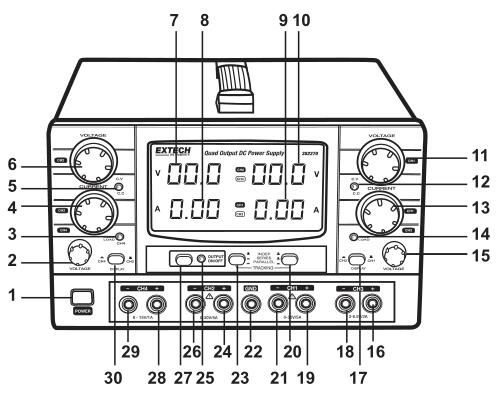

二、EXTECH 382270 仪表图示 ：

1.电源按钮
2.4 通道电压调整
3.通道 4 过载状态指示灯
4.通道 2 电流调节旋钮
5.恒定电流 / 电压状态LED 为 CH 4
6.通道 2 电压调节旋钮
7.电压输出显示 (CH 2/4)
8.当前输出显示 (CH 2/4)
9.当前输出显示 (CH 1/3)
10.电压输出显示 (CH 1/3)
11.通道 1 输出电压调节旋钮
12.恒定的电压 / 电流状态 LED 为通道 1
13.当前输出通道 1 调整旋钮
14.通道 4 过载状态指示灯
15.电压输出调整旋钮通道 3
16.积极终端 CH 3
17.CH1 / CH 3 显示选择按钮
18.消极终端 CH 3
19.积极终端 CH 1
20.系列、 平行、 独立跟踪选择按钮
21.消极终端 CH 1
22.接地端子
23.系列、 平行、 独立跟踪选择按钮
24.积极终端 CH 2
25.输出开关状态指示灯
26.消极终端 CH 2
27.输出开关按钮
28.积极终端 CH 4
29.消极终端 CH 4
30.CH2 / CH 4 显示选择按钮

三、EXTECH 382270 规格特征 ：

输出电压（4） 0至30V，0至30V，3至6.5V，8至15V
输出电流（4） 0〜5A，0〜5A，3A（固定），1A（固定）
负载电压调节 0.5mV±3mV
线电压调节 0.1mV±3mV
负载电流调节 2mA±5mA
线电流调节 2mA±3mA
波纹和噪声 <0.5mVrms
功率 110至240VAC，50 / 60Hz（可切换）
尺寸 10.2 x 6.3 x 14.5“（260 x 160 x 370mm）
重量 26.5磅（12kg）
两个完全可调电源与两个辅助输出组合
两个0至30V / 0至5A输出，可选择恒定电压和恒定电流模式
两个辅助输出，固定电流为3至6.5V / 3A和8至15V / 1A

四、EXTECH 382270 操作说明 ：

恒定电流 (CC) 模式
1.打开电源。
2.旋转 CV 旋钮 (6) 或 (11) 到最大值。
3.旋转消委会调整 (4) 或 (13) 到最低
4.连接所需要的负载。
5.旋转调整旋钮顺时针旋转来达到所需的当前值。
6.颜色的 CV/CC 状态指示灯 (5) 或 (12) 将变为红色。
