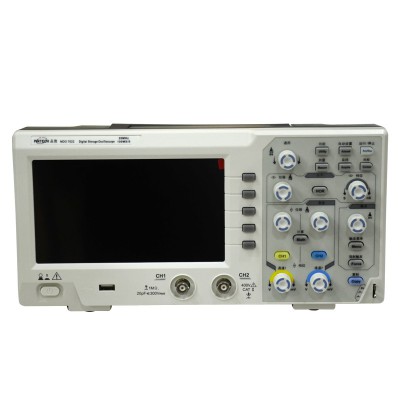

品致 MDO 7022 2通道20MHz经济便携式示波器

 带宽

20MHz

 实时采样率

100MS/s

 时基范围 (s/div)

5ns/div - 1000s/div, step by 1 - 2 - 5

 上升时间 (BNC上典型值)

≤17.5ns

 通道

2

 显示

7英寸TFT（真彩色）液晶屏幕，65535色，800 × 480 像素

 输入阻抗

1MΩ ± 2%, 与20pF±5pF并联

 通道间的隔离度

50Hz : 100 : 1, 10MHz : 40 : 1

 最大输入电压

400V (PK - PK) (DC+AC, PK - PK)

 直流增益精确度

±3%

 存储深度

10K

 直流精度 (平均)

Average≥16：±(3% reading + 0.05 div) for △V

 探头衰减系数

1X, 10X, 100X, 1000X

 低频响应

 (交流耦合, -3dB)

≥10Hz (在BNC处, -3dB)

 频率稳定度

±100ppm

 波形内插

sin (x) / x

 时间间隔(△T) 测量精确度

 单次 : ±(1 采样间隔 + 100ppm x 读数 + 0.6ns),

 平均>16 : ±(1采样 间隔时间 + 100ppm x 读数 + 0.4ns)

 输入耦合

DC, AC , GND

 垂直精度 (A/D))

8 bits ，两通道同时采样

 垂直灵敏度

5mV/div - 5V/div (at input)

 触发

边沿、视频

 触发方式

自动、正常、当次

 触发电平范围

距屏幕中心 ±5格

信号制式和行/场频率

支持任何场频或行频的NTSC、PAL和SECAM广播系统

 光标测量

光标间电压差（△V），光标间时间差（△T），光标间时间差&电压差（△V），自动光标

 自动测量

峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B、延迟A→B、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积、周期面积

 波形计算

＋, －, x, ÷, 反相, FFT

 波形存储

16组波形

 李沙育图形

带宽

满带宽

 相位差

±3 degrees

 标准接口

USB host, USB device

 频率计

支持

 电源

100V - 240V AC, 50/60Hz, CAT II

 尺寸（长x高x宽）

301 x 152 x 70 mm

 重量

1.1公斤
