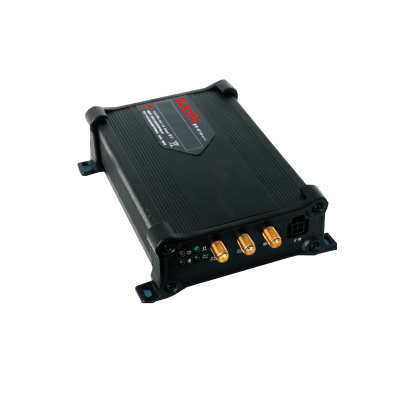

南方绘测 N80工业平板接收终端

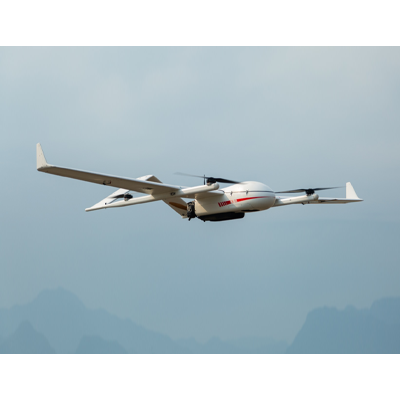

南方绘测 天影 MF100无人测量
南方绘测 N80T工业级平板型GNSS接收
南方绘测 南方银河1plus RTK测量系
南方绘测 KWT六旋翼无人机测量
南方绘测 T50-P多波束测深仪
南方绘测 NTS-332R10M 全站仪
南方绘测 DSZ3 高精度安平水准仪
南方绘测 FARO Focus350扫描仪
SeaBat T20-P 作为7101的升级产品，是海道测量界的坚强卫士，带来的是稳定性、便携性和出色性能的完美组合。自从1995年推出以来，已交付了300多套 8101/7101 系统，获得了令人艳羡的声誉。高度便携的防水声呐处理器转为小船使用设计，可用于如大坝、河流、湖泊和港口等姿态影响有限的遮蔽区域测量，获得高质量的测量数据。
200-400kHz宽带；坚固的钛合金外壳；水中重量小于8kg
减少了电缆连接，快速布设；单点，精确的传感器时间标记；防水等级IP54
PDS2000多波束处理软件可实现实时3D可视化图像采集；全3D宽幅区域编辑；绘图模块；远程控制SeaBat 71XX系列多波束
技术参数
| 型号 | Reson Seabat T20-P多波束测深系统 | ||||
| 输入电压 | 24V DC or 100-230V AC 50/60Hz | ||||
| 功率 (典型 / 最大) | 200W / 300W | ||||
| 防水防尘等级 | IP54 | ||||
| 换能器线缆长度 | 10m (标准)，25m，50m (可选) | ||||
| 温度 (操作 / 存储) 便携声纳系统 | -2°C to +40°C / -30°C to +55°C | ||||
| 换能器端 | -2°C to +30°C / -30°C to +55°C | ||||
| 尺寸 | 高[mm] | 宽[mm] | 深[mm] | 重量[kg/空气中] | 重量[kg/水中] |
| T20 Rx (EM7219)接收换能器 | 102 | 254 | 123 | 5 | 4.2 |
| T20 Tx (TC2181)发射换能器 | 86.6 | 93.1 | 280 | 5.4 | 3.4 |
| 便携声纳处理器 | 131 | 424 | 379 | 14 | N/A |
| T20 声学性能 | 400kHz (最大频率) | 200kHz (最小频率) | |||
| 穿轨迹接收波束宽度(标称值 ) | 1.1° (集中) | 2.2° (集中) | |||
| 沿轨迹波束宽度 (标称值10) | 1.1° | 2.2° | |||
| 波束个数 | 最大512 | 最小10 | |||
| 波束覆盖 (升级到) | 140° (165°) | 140° | |||
| 测深范围 (典型值) | 0.5-150 米 | 400米 | |||
| 最大距离量程 | 500 米 | ||||
| Ping率 (取决于量程) | 最大50 pings/s | ||||
| 脉宽 (CW) | 30 – 300μs | ||||
| 脉宽 (FM) | 300μs – 10ms | ||||
| 水深分辨率 | 6mm | ||||
| 声纳换能器耐压水深 | 50m | ||||
