型号类别

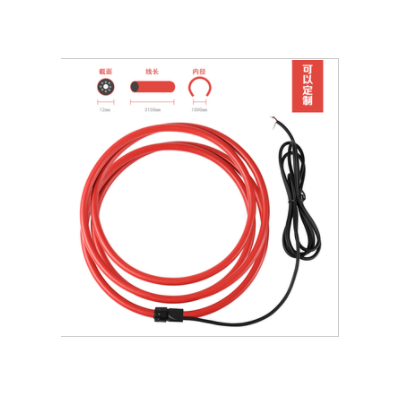

产品图片 | 线圈型号 | 线圈内径 | 线圈长度 | 线圈质量 | 线圈直径 |

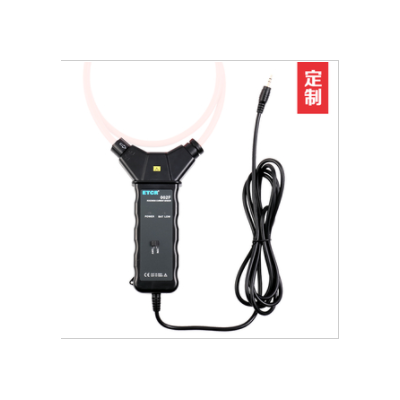

ETCR50FA | φ50mm | 160mm | 80g | φ7.5mm | |
ETCR100FA | φ100mm | 320mm | 90g | ||
ETCR150FA | φ150mm | 480mm | 100g | ||
ETCR200FA | φ200mm | 640mm | 110g | ||
ETCR300FA | φ300mm | 950mm | 132g | ||
ETCR500FA | φ500mm | 1580mm | 170g | ||
ETCR1000FA | φ1000mm | 3150mm | 290g | ||
ETCR1500FA | φ1500mm | 4720mm | 390g | ||
| ETCR200FB | φ200mm | 640mm | 212g | φ12mm |
ETCR300FB | φ300mm | 950mm | 274g | ||
ETCR500FB | φ500mm | 1580mm | 400g | ||
ETCR1000FB | φ1000mm | 3150mm | 715g | ||
ETCR2000FB | φ2000mm | 6290mm | 1340g | ||
ETCR3000FB | φ3000mm | 9420mm | 1970g |
注：线圈长度及接口可按客户要求订制。
三． 技术参数
功 能 | 交流漏电流、大电流、高次谐波电流、复杂波形电流、瞬态冲击电流、相位、电能、功率、功率因数等检测 |
检测方式 | 柔性线圈CT：输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流 |
线圈直径 | φ7.5mm/φ12mm（选购） |
量 程 | 0A～10000A～更高 |
分 辨 率 | 10mA |
精度等级 | ±1.0%FS (50Hz/60Hz；23℃±2℃，70%RH以下，导线处于线圈中心位置) |
相位误差 | ≤0.1°(50Hz/60Hz；23℃±2℃) |
输出接口 | 3.5mm音频率插头/PNC插头/抽头（选购），线长2M |
电场干扰 | 无磁滞效应，不受外电场干扰 |
导线位置 | 被测试导线处于线圈的中心位置，位置误差影响≤±0.3%FS |
电流频率 | 45Hz～70Hz(被测电流频率) |
响应频率 | 0.1Hz～1MHz |
线路电压 | AC 1000V以下线路测试 |
工作温湿度 | -20℃～50℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
绝缘强度 | AC 2000V/rms(线圈解锁展开后的两端) |
适合安规 | CAT IV 500V 、CAT Ⅲ 1000V |
四．原理及结构
罗氏线圈测量电流的理论依据是“法拉第电磁感应定律”和“安培环路定律”。当被测电流I沿轴线通过罗氏线圈中心时，在环形绕组所包围的体积内产生相应变化的磁场，强度为H，由安培环路定律得：∮H·dl=I(t)，线圈的感应电压与H的变化率成正比，因此，所有线圈的感应电势之和与电流的变化率成正比。也就是：e(t)=di/dt，对输出电压e(t)求积分，可获取I，因此，罗氏线圈一般与积分器配套使用。
1.线圈抽头输出 2.线圈抽头输出 3.引线屏蔽层 4.音频插头
5.输出引线 6.线圈 7.手柄 8.板扣
 |
