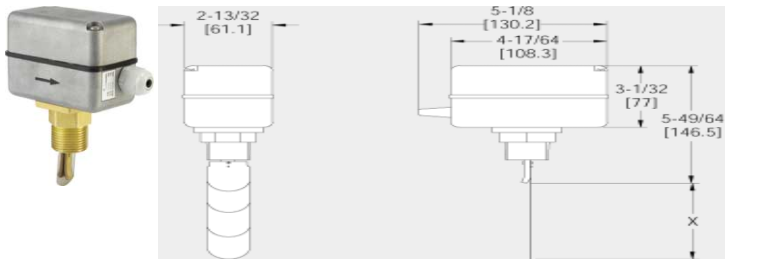

FS-2系列叶片流量开关
现场可调节设定点，低成本
FS-2型叶片式流量开关提供了一个经济的流量校对方案。客户可通过现场调节叶片层和调节螺丝来应用激活设定点。FS-2型的全天候保护铝壳可应用于室外安装。叶片可调节用于1到8英寸的管子。FS-2流量开关是理想的应用于冷热水系统“流量或无流量”中。
特 征
* 可调节叶片
* 可调节设定点
* 全天候构造
规 格
介质: 兼容的液体
接液材质：
座基：锡铜
叶片：不锈钢
主体：铸铜
温度范围： 230℉(110℃)
压力范围： 145 psig(10 bar)
防护指标: IP64
开关型号: SPDT快速开关
电气指标：10A res., 3A ind. @ 250 VAC
电力连接：电缆线
过程连接: 1英寸MNPT
安装位置：开关一定要垂直安装在水平管道上
设置点调整: 4叶片结合在一个可调节的螺丝上
外壳：模铸铝合金
重量：28.22盎司（0.8公斤）
认 证：CE
型号：V8流量开关
流量比率表
冷水的近似动作和不动作流量值 | |||||
管子直径 | 叶片长度 | 最小设定 GPM (LPM) | 最大设定 GPM (LPM) | ||
英寸 | 英寸（毫米） | 动作 | 不动作 | 动作 | 不动作 |
1 | 1.34 (34) | 4.0 (15.0) | 1.8 (6.7) | 8.8 (33.3) | 6.6 (25.0) |
1-1/4 | 1.34 (34) | 5.3 (20.0) | 2.6 (10.0) | 11.4 (43.3) | 8.4 (31.7) |
1-1/2 | 2.24 (57) | 7.0 (26.7) | 4.0 (15.0) | 14.5 (55.0) | 11.4 (43.3) |
2 | 2.24 (57) | 14.1 (53.3) | 9.7 (36.7) | 31.3 (118.3) | 22.5 (85.0) |
2-1/2 | 3.46 (88) | 18.5 (70.0) | 15.4 (58.3) | 35.2 (133.3) | 30.8 (116.7) |
3 | 3.46 (88) | 27.7 (105.0) | 25.1 (95.0) | 52.8 (200.0) | 46.2 (175.0) |
4 | 3.46 (88) | 59.4 (225.0) | 52.8 (200.0) | 123.3 (466.7) | 114.5 (433.3) |
5 | 6.57 (167) | 52.8 (200.) | 39.6 (150.0) | 132.1 (500.0) | 123.3 (466.7) |
6 | 6.57 (167) | 75.7 (286.7) | 52.8 (200.0) | 154.1 (583.3) | 140.9 (533.3) |
8 | 6.57 (167) | 184.9 (700.0) | 158.5 (600.0) | 396.3 (1500.0) | 374.2 (1416.7) |
