艾示科 380460精密毫欧表（110V） EXTECH

一、EXTECH 380460 简单介绍 ：

380460毫欧表毫欧表采用坚固的工具箱，提高了耐久性。采用随机提供的开尔文测试引线进行测量，在五个可选量程内保证最佳精确度。本仪表如精心使用，可保证多年的可靠服务。

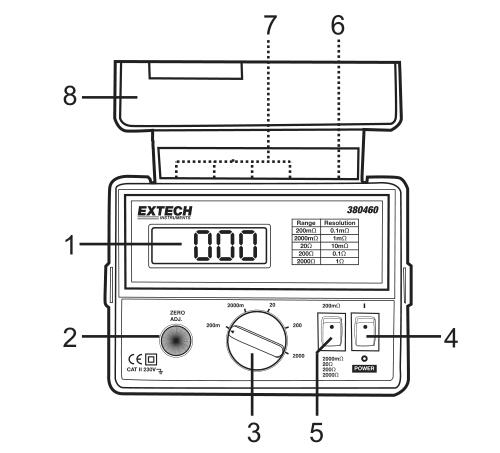

二、EXTECH 380460 仪表图示 ：

EXTECH 380460精密毫欧表（110V）

1.  液晶显示屏
2.  调零按钮
3.  量程
4.  电源开关
5.  200m 选择开关
6.  交流电源线
7.  开尔文引线与仪表的连接
8.  工具箱

三、EXTECH 380460 规格特征 ：

·电路  定制的单线夹 LSI 微处理器电路
·显示屏  18mm (0.7")液晶显示屏，2000 显示数
·测量端子  四端子开尔文类型
·量程  五个量程(200m, 2, 20, 200, 2000? ohms)
·调零  ±50 count 调整
·采样间隔  大约 0.4 秒
·超出范围指示  指示"1 "
·工作温度  0°C到 50°C (32 °F到 122 °F)
·工作湿度  最大相对湿度的 80%
·电源  110V(380460)或 220V(380462)+15%, 50/60Hz
·耗电量  低于 2VA
·重量  694g (1.53 lbs.)
·尺寸  167 x 122 x 85 mm (6.6 x 4.8 x 3.4")  带盖
·附件  电源线和四线开尔文线夹引线 (380465)
·高精度和低电阻测量的性能
·大0.7“（18mm）LCD 1999计数
·带Kelvin夹子连接器的4线电缆
·手动零点显示调整
·超量程指示
·紧凑，耐用的现场服务外壳，带保护盖

四、EXTECH 380460 操作说明 ：

四线测量的基本原则

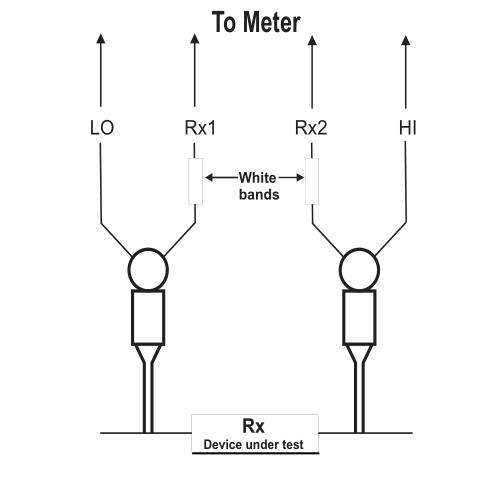

对于每个量程，仪表都规定了测试电流的具体数值（请参见一般技术规范）， 电流从 HI 流向 LO 仪表端子，然后从 HI 流向 LO 线夹引线（请参见图纸）。电流最终通过待测试的设备（下图中的RX）。在待测试设备上施加电流时，线夹引线 Rx1 和 Rx2 测量待测试设备的电压降。下面的等式详细说明
了这款仪表如何来完成测试任务。

EXTECH 380460精密毫欧表（110V）

测量等式
Vx = Is x Rx;
其中 Vx 是待测试设备的电压(通过仪表测量)，Is 是测试电流。Rx 是待测试设备的电阻。根据 Vx =Is x Rx，仪表执行下一步任务：Rx = Vx/Is。仪表通过该等式确定待测试设备的电阻。请注意待测试的电阻(Rx1 & Rx2)不受到寄生电阻的影响，这是因为测试电流是直接提供给待测试设备的。这是四
线开尔文引线配置优于双线配置的地方，双线配置在测量低电阻时可能会发生错误。
仪表通电
把仪表连接到正确的电源上(110 或 220VAC)，380460 型号仪表采用 110VAC，而 380462 型号仪表采用 220VAC(请注意上述仪表是不能互换的)。 仪表的输入测量端子不能施加电压，否则可能会造成仪表损坏。
