艾示科 EX570真有效值万能表及红外温度计EXTECH

一、EXTECH EX570 简单介绍 ：

EX570 真有效值自动换挡万能表。该款仪表可以测量交流/直流电压，交流/直流电流，电阻，电容，频率，负荷比，二极管测试，连续性和热电偶温度和红外线温度。采用坚固的设计，可承受大工作量。本仪表如精心使用和保护，可提供多年的可靠服务。

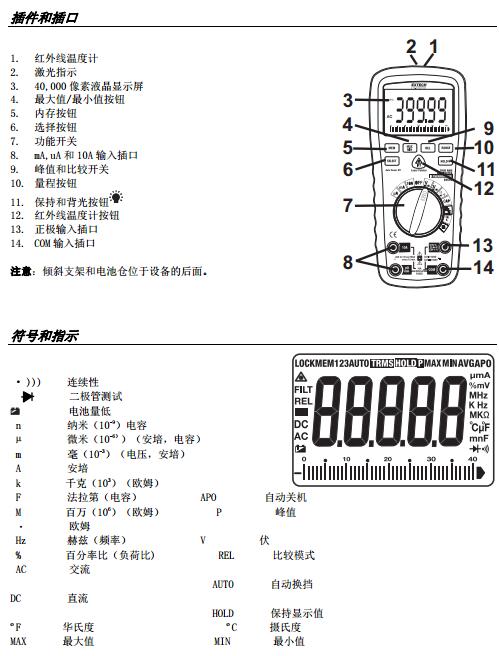

二、EXTECH EX570 仪表图示 ：

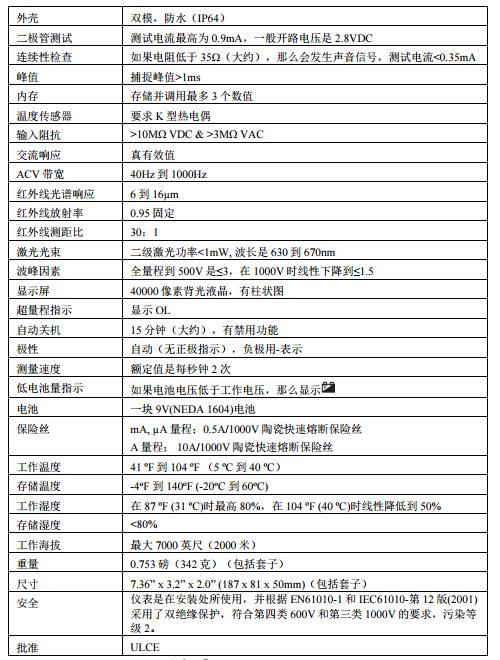

三、EXTECH EX570 规格特征 ：

内置非接触式红外线温度计
真有效值CAT III-1000V，CAT IV-600V，具有0.06％的基本DCV精度
重型双成型，防水包装
大背光40,000计数液晶显示屏，40段条形图
存储和调用三个测量的内存
K型热电偶接触温度测量
功能包括HOLD，RELATIVE和PEAK HOLD
1000V输入保护功能
最小，最大和平均录音，自动关机，禁用功能
电容，频率，二极管和连续性功能
完成双重成型测试线，磁悬挂带，K型珠丝线温度探头，外壳和9V电池

四、EXTECH EX570 操作说明 ：

工作指示
警告： 触电危险。交流和直流高压电路都是非常危险的，在测量时应非常小心。
1. 在仪表不使用时应总是切换到关闭位置。
2. 如果在测量过程中显示屏上出现 OL，说明测量值超过所选的量程。应切换到更高的量程。
交流/直流电压测量
注意：如果正在开启或关闭电路上的一台电动机，那么不要测量直流电压，因为此时可能会发生高电压电涌，损坏仪表。
1. 把功能开关旋转到 V 位置。
2. 按下选择按钮，在液晶显示屏上显示 DC 或 AC。
3. 把黑色的测试导线香蕉插头插入到 COM 负极插口中。把红色的测试导线香蕉插头插入到 V 正极插口中。
4. 用黑色测试探头接触电路的负极一端。用红色测试探头接触电路的正极一端。
5. 读出显示屏上的电压。
直流/交流毫伏电压测量
警告：如果正在开启或关闭电路上的一台电动机，那么不要测量直流/交流电压。否则可能会发生高电压的电涌，损坏仪表。
1. 把功能开关旋转到 mV DC-AC 位置。
2. 把黑色的测试导线香蕉插头插入到 COM 的负极插口。把红色的测试导线香蕉插头插入到 V 的正极插口。
3. 按下选择按钮，选择 DC 或 AC 毫伏。
4. 用黑色测试导线尖头接触电路的中性一端。用红色测试导线尖头接触电路的正极一端。
5. 读出显示屏上的电压值。
