艾示科 380820通用交流电源和交流电源分析仪EXTECH

一、EXTECH 380820 简单介绍 ：

380820通用交流电源和交流功率分析仪可用于测试电压范围在85到250VAC，频率范围在45到65Hz之间的产品。这款仪表还具有待机功率测量功能，可测试桌面电脑，笔记本电脑，液晶电视，交流适配器/充电器和任何其他连接到交流电源(即使未工作)的持续耗电设备的待机功率(10mW到100W)。电能质量测量功能可用于监控功率，功率系数，电压，电流和谐波，还具有成本功能，可计算每天，每月和每年的耗电成本。这款设备在出厂时经过充分测试和校准，如精心使用，可保证多年的可靠服务。

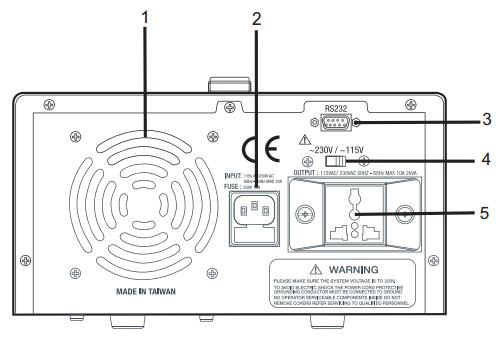

二、EXTECH 380820 仪表图示 ：

1. 通风：请保持这些端口清洁，在设备背后留有通风空间。
2. 电源输入：外部电源的输入插口（有 10A 的保险丝）。输入是可选择的（110V 或220V），必须匹配电源开关所选的电压。
3. RS232 接头：连接到 PC 串行端口。
4. 电压开关：选择输入电源的电压（110 或 220V）。
5. 背面板输出插口：警告：在插入仪表电缆线时，后面板输出插口是“带电”的即使在电源关闭时。

三、EXTECH 380820 规格特征 ：

规格 范围 解析度 准确性
前面板
· 输出电压 85〜250V（可调） 0.1V ±1％
· 输出频率 45至65Hz（可调） 0.01Hz ±0.1Hz
· 功率 10mW至100W 00.1mW ±（1％+ 0.05W）
· 交流电流 5mA至1.5A 2 / 15A 0.1mA
· 功率因数 0〜1 0.001 ±0.04
后面板
· 输出电压 线电压 0.1V ±1％
· 输出频率 线频率 0.01Hz ±0.1Hz
· 功率 100mW至2000W 0.1mW ±（1％+ 0.5W）
· 交流电流 5mA至10A 0.1mA ±1％
· 功率因数 0〜1 0.001 ±0.04
· 谐波（安培） 1〜50次 0.1mA ±1.4％（1-10th）
· THD 0.0〜999.9％ 0.1％
· 输入电源 110或220V; 45至65Hz
· 尺寸 12 x 10.2 x 5.9“（305 x 260 x 151mm）
· 重量 21.8磅（9.9公斤）
· 台式和笔记本电脑，液晶电视，交流适配器/充电器的待机功率测量（10mW至100W）
· 对于测试产品从85到250VAC，45到65Hz
· 标准功率测量：
· 100mW至1000W（110V）
· 100mW至2000W（220V）
· 电源质量测量（瓦特，功率因数，电压，电流，谐波）
· 成本函数计算每天，每月和每年的成本
· 99个存储器位置，用于预设电压和频率输出设置
· 用户可编程过流保护
· 可通过内置RS-232接口进行编程
· 数据采集模式以2至65,535秒的用户可编程采样率将读数捕获到您的PC
· 完成交流电源线，RS-232到USB电缆和软件

四、EXTECH 380820 操作说明 ：

设置超电流保护（OCP）值（正面板输出）
1. 键入所需的 OCP（超电流保护）值，按下 OCP 按钮确认。OCP 范围是 0.100A 到1.500A。谨慎地验证该临界 OCP 值，在设备关机后该值也不会改变。
2. 当设备处于“工作”输出模式时，修改 OCP 值或电压值将把工作模式改为待机模式。因此该步操作应非常谨慎。
存储并调用电压和频率（正面板输出）
可以把经常使用的电压和频率值存储在内存中，以便快速调用。该仪表有 99 个内存位置。
存储：1. 应保证正确设置了所需的电压和频率值。
2. 按下存储按钮（在屏幕上显示“验证存储_”）
3. 用数字键盘分配内存位置编号 1 到 994. 按下输入数值按钮确认，并保存到内存位置。
5. 当设备处于工作输出模式时，修改 OCP 值或电压值会把工作模式改为待机模式，因此该步操作应非常谨慎。
调用：1. 按下调用按钮（在屏幕上显示“验证调用_”）
2. 用数字键盘选择所需的内存位置（1 到 99）
3. 按下输入数值按钮确认。现在可以调用在所选内存位置早先保存的电压/频率配置。
说明：如果内存位置为空，液晶显示屏将显示“空白”。
