一、EXTECH 475040 简单介绍 ：

475040数字测力计。这款专业仪表如精心使用可保证多年的可靠服务。拉力或压力测量范围可达到 5 千克(475040)，显示屏可翻转，显示单位为克，盎司或牛顿。该款仪表还提供峰值保持和清零功能。

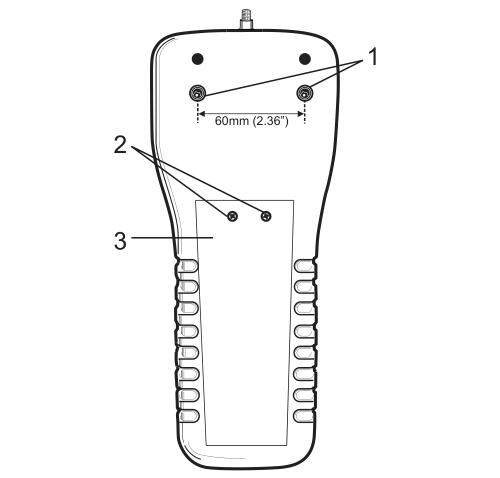

二、EXTECH 475040 仪表图示 ：

排料器备份说明和安装螺钉
1.“固定螺丝:
六角头(#4 颗艾伦六角扳手),一个螺纹尺寸的度量标准(ISO)M5x0.8。 螺钉之间的间距为 60 毫米(2.36 英寸)
2.“电池盒访问
3 ”电池仓

三、EXTECH 475040 规格特征 ：

量程  44 磅, 20 千克,196 牛顿
精度 (23 o C)  ±(读数的 0.5%r + 2 位)
分辨率  0.01 磅, 0.01 千克, 0.05 牛顿
过载能力  30 千克
电路  自定义 LSI 微处理器电路
归零调整  峰值保持和正常显示归零的按钮
显示屏  5 位, 0.63” (16 mm)  液晶显示屏
更新速率  快速模式 0.2 秒; 慢速模式 0.6 秒.
超程指示  显示“‐‐‐‐‐‐‐‐“
归零控制  最大能力
满标偏转 5000g  約。 2mm 最大。
满标偏转 20kg  約。 0.4 毫米最大。
传感器类型  测压元件
峰值保持  在显示屏上保持最大读数
工作温度  0 °C 到 50 °C (32 °F 到 122 °F).
工作相对湿度  最大相对湿度: 80%.
电源  6x 1.5V AA (UM‐3)电池或 DC 9V 适配器 (不包含)
重量  1.1 磅/480 克
尺寸        215 x 90 x 45 mm (8.5 x 3.5 x 1.8”)
安装孔  位于仪表后面，可以安装到测试台(可选)上
附件  拉力接头(钩子)，压力接头(平式，锥型，凿子型), 5 延长杆，6x1.5V AA 电池，外壳
范围：176盎司，5000克，49牛顿（精度±0.4％）
适用于电子，汽车，化工，塑料和机械行业的各种应用
可逆显示和快/慢响应模式
专用传感器测量传感器
超量程，低电量和高级功能指示
零点调整按钮和峰值保持开关
配有用于张力/压缩适配器的钩子适配器，5“延长杆，6节AA电池和手提箱

四、EXTECH 475040 操作说明 ：

准备测量
1.  475044 或 474040 型测力计在使用过程中自动测量拉力或压力(推拉力)，压力显示为负值，拉力显示为正值。
2.  通过单位选择按钮可选择测量单位(克/千克，盎司/磅或牛顿)。
3.  把所需的接头(拉力‐钩子，压力‐平式，锥型，凿子型)连接到通用传感头上。
4.  选择快速或慢速响应。通过快速设置可以捕捉测量值的快速变化，通过慢速设置可显示读数平均值。
5.  在每次测量之前按下清零按钮，可以让显示屏清零。
注意：带适配器的传感接头必须与待测量的物体水平。应避免旋转传感头。
正常测量模式
1.  把电源开关滑动到“开”位置。根据需要可以按下翻转键，把液晶显示屏翻转过来。
2.  在每次测量之前把仪表清零。
3.  让接头接触待测量的物体，与其呈一条直线。请参见图 1。
4.  施加力（推拉），开始测量。读出液晶显示屏上的读数。
5.  在完成测量之后，如果测力计的位置和角度没有改变，那么显示屏将显示”0.00”。
6.  如果测力计的位置和角度在测量过程中发生改变，那么显示屏将：
a)  显示超程，这是因为在测量之后测力计的位置或角度发生改变，传感器的初始力降低。
b)  显示某一数值，例如 12”,25”，这是因为在测量之后测力计的位置或角度发生改变，传感器的初始力增加了。
注意：在重新进行任何测量之前，应按下“清零”键。
峰值负荷测量
1.  把电源开关滑动到峰值位置。
2.  让接头接触待测量的物体，与其呈一条直线。请参见图 1。
3.  在每次测量之前把仪表清零。
4.  施加力（推拉），开始测量。液晶显示屏将显示峰值读数，这是遇到的最大读数。
5.  在完成测量之后，如果测力计的位置和角度没有改变，那么显示屏将保持峰值负荷。
6.  如果测力计的位置和角度在测量过程中发生改变，那显示屏将显示超程，因为在测量之后测力计的位置或角度发生改变，传感器的初始力降低。
注意：在重新进行任何测量之前，应按下“清零”。
快慢选择
按下快慢选择键，选择所需的显示值刷新速率。在选择快速模式时，在显示屏上出现“((·))” 符号。
安装
为了提高测量精度，可以把数字测力计安装到测试台(可选，可联系 Extech 了解详细信息)上。在仪表背后设计了安装孔。
