思议 1435A/B/C/D/F 信号发生器

产品综述

1435系列信号发生器基于创新的技术实现了性能、经济性和体积重量的平衡设计。具有优良的频谱纯度，单边带相位噪声1GHz载波@10kHz频偏达到-136dBc/Hz，10GHz载波@10kHz频偏达到-116dBc/Hz；具有高功率输出和大动态范围，最大输出功率可达20dBm@20GHz，动态范围大于150dB；可实现快速频率切换，频率切换时间1ms，缩短测试时间提高测试效率，满足海量数据测试需求；具有性能优异的模拟调制、脉冲调制功能。采用先进的频率合成和射频通道信号处理技术，获得高性能的同时降低了成本。具有7寸高灵敏度触摸LED屏，同时支持触摸屏、面板按键、旋转按钮、外接鼠标键盘等多种操作方式，操作体验全面升级。3U便携式机箱结构，体积小重量轻，便于携带。1435系列信号发生器既可以满足研发阶段对性能测试的需求，也可以满足生产阶段对高效率测试的需求。

功能特点

• 宽频率覆盖

• 高输出功率

• 优良的单边带相位噪声

• 快速频率切换


• 高性能脉冲调制

• 内置多功能函数发生器

• 体积小重量轻

• 高灵敏度LED触屏


  宽频率覆盖

      1435A/B/C/D/F信号发生器的频率范围为9kHz～3GHz/6GHz/12GHz/20GHz/40GHz，系列化最低频率均低至9kHz，最高频率高达40GHz，可满足宽频段测试需求。

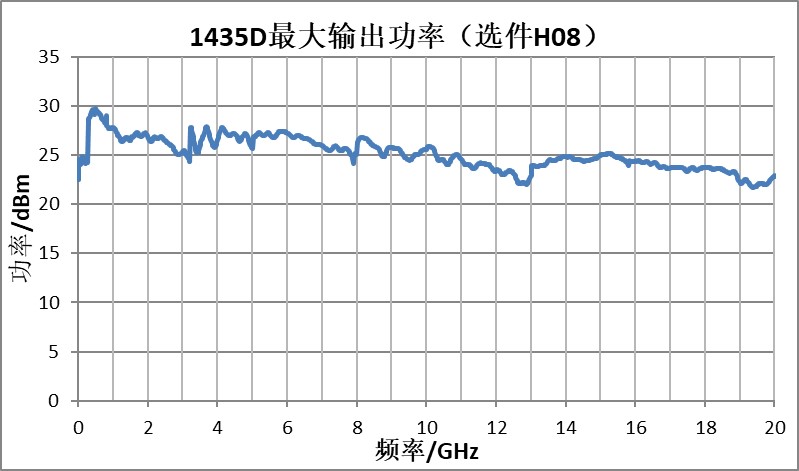

       高输出功率

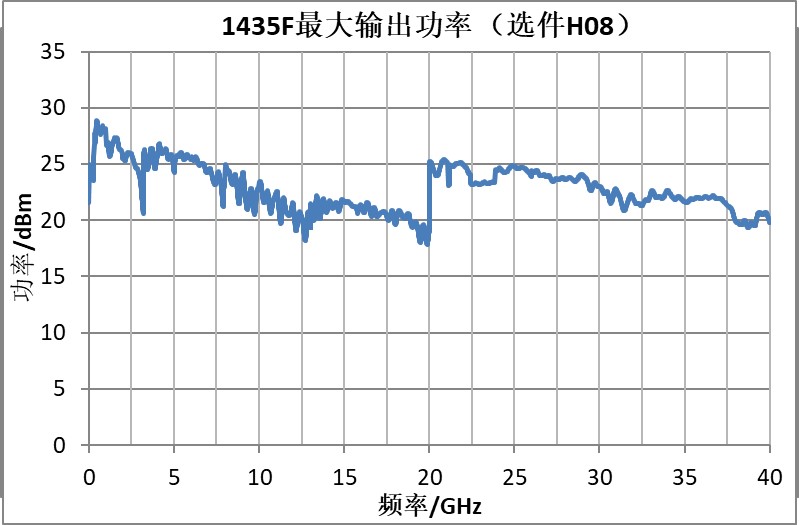

       通过选配H08大功率输出选件，1435A/B/C/D全频段功率实测值均在20dBm以上，1435F全频段功率实测值在17dBm以上，在需要大功率激励信号的测试场合，使用1435无需外接放大器，即可得到所需测试信号。

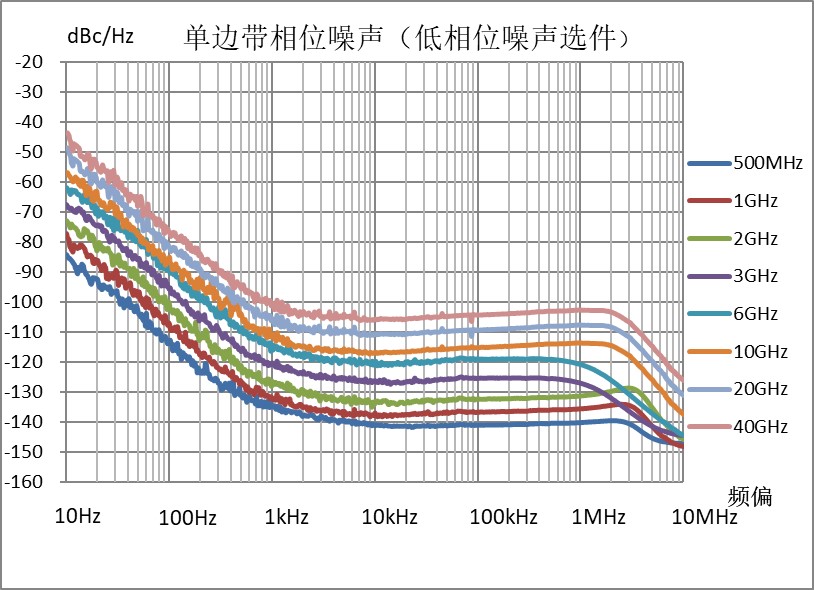

优良的单边带相位噪声

      1435系列信号发生器提供两档相位噪声供用户选择，标配单边带相位噪声实测-101dBc/Hz（10GHz@10kHz），选用低相位噪声选件，单边带相位噪声低至-116dBc/Hz（10GHz@10kHz）。用户可根据实际需求选择相位噪声档，实现较高性价比。

快速频率切换

1435可在全频段内实现快速频率切换，实测频率切换时间0.67ms，可满足高速测试需求。

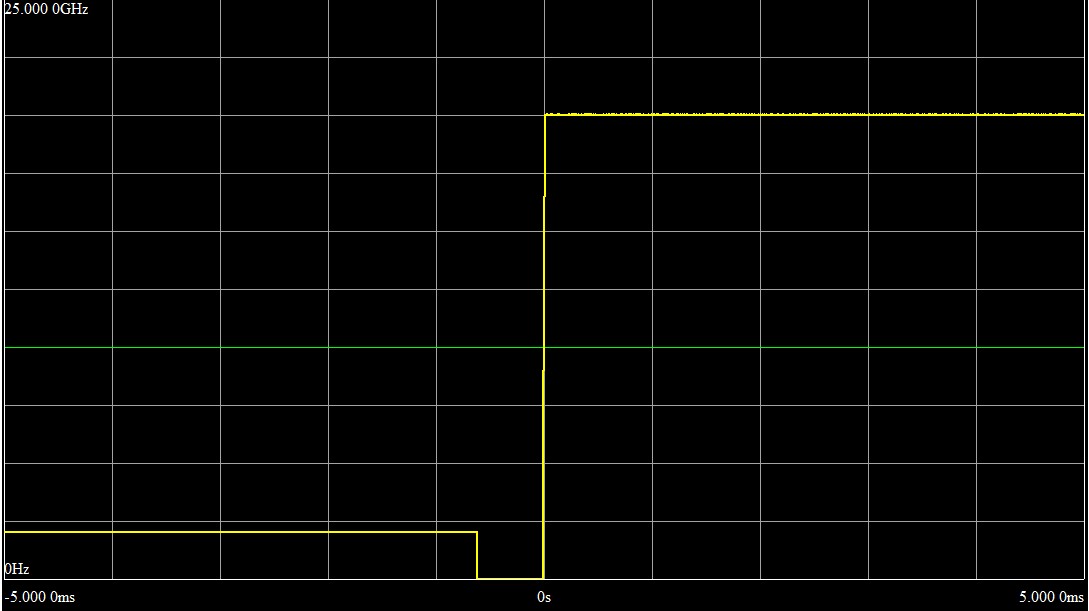

2GHz至20GHz频率切换时间

高性能脉冲调制

脉冲开关比大于80dB，上升下降时间小于10ns，选用窄脉冲选件H04，最小脉宽20ns，脉宽范围20ns～42s-10ns，步进10ns，支持门控、外部等多种触发方式，具备雷达测试所需要的脉冲串功能。

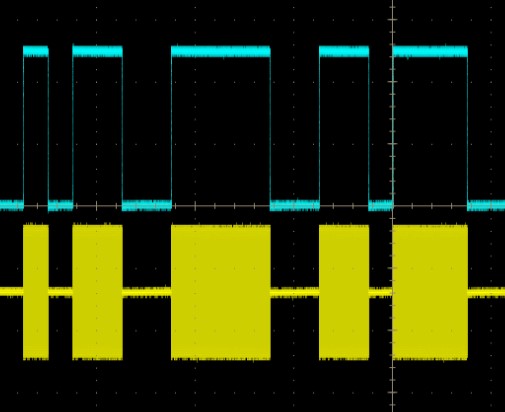

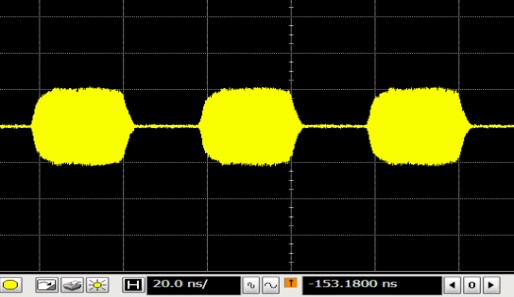

                                          脉冲串（5个）                                                                            脉宽20ns

多功能函数发生器

多功能函数发生器由7个波形发生器组成，用于产生AM/FM/ΦM的调制信号和低频输出信号。2个波形发生器可以通过内部相加生成双音调制信号，用于AM/FM/ΦM。这7个波形发生器中包含有2个标准函数发生器、1个双函数发生器、1个扫描函数发生器、2个噪声发生器和1个直流发生器，直流发生器产生直流电平，仅能用于低频输出，波形发生器正弦波频率范围0.1Hz～10MHz，三角波、方波、锯齿波、脉冲的频率范围0.1Hz至1MHz，频率分辨率0.1Hz。

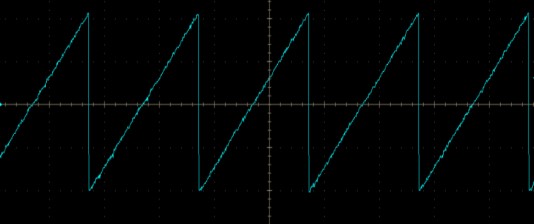

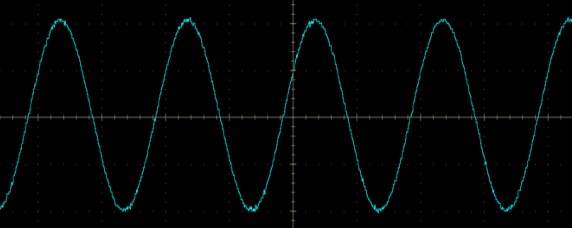

                                                        正弦波                                                                                 锯齿波

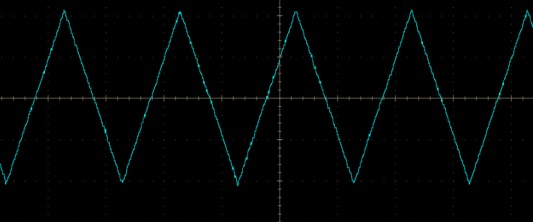

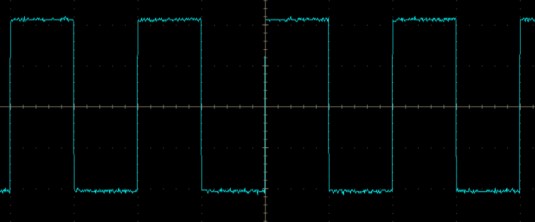

                                                        三角波                                                                                  方波

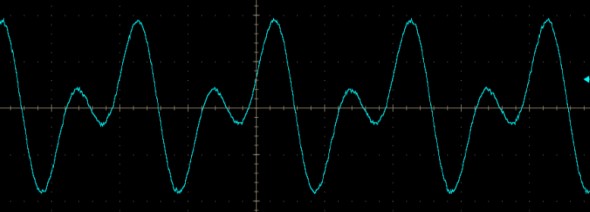

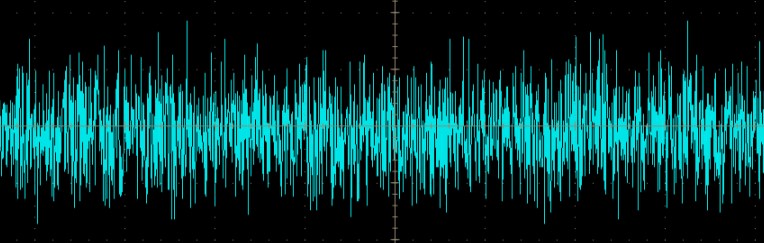

                                                  双正弦                                                                                           噪声

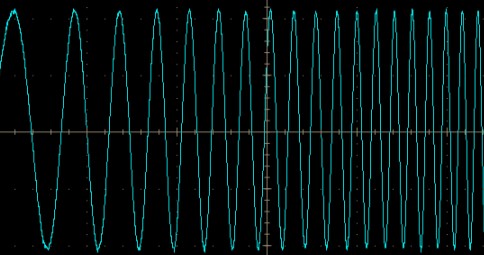

扫频正弦

体积小重量轻

采用3U高便携式机箱设计，重量和体积相比台式仪器大大减小，全系列最重机型10.9kg，最轻机型7.4kg。

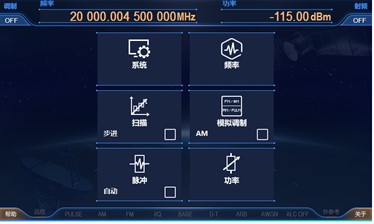

高灵敏度LED触屏

7寸宽LED显示器，800×480像素分辨率，清晰地展现仪器状态信息，电容屏配合量身定制的窗口界面，触控灵敏准确。除了触屏，还可以通过面板按键、带回车功能的旋转按钮、外接键盘鼠标等方式对仪器进行操作，方便快捷任您选择。

典型应用

通用测试

1435系列信号发生器功能齐全，频率范围宽达9kHz～40GHz，支持AM、FM、ΦM和PM模拟调制功能，支持步进扫描和列表扫描，并且具有出色的性能。通过性能、经济性和体积重量的平衡设计，多种选件自由配置，使得1435应用广泛，成本上既可以用于教学测试，性能上也可以用于实验室测试。

国防测试

1435具有高性能脉冲调制，脉冲调制开关比大于80dB，上升下降时间小于10ns，最小脉宽20ns，具备重频参差、重频抖动、脉冲串等多种脉冲样式，适用于雷达系统测试。优异的相位噪声性能可用于接收机测试。体积小巧，携带方便，适用于外场测试。

产线测试

1435系列信号发生器的频率切换时间1ms，测试速度快，缩短测试时间提高测试效率，满足海量数据测试需求；功率输出高，无需外接功率放大器使用，节省空间和成本；支持USB、LAN、GPIB多种控制接口，方便组成自动测试系统。适合产线测试。
