思议 6419/A光纤应变分布测试仪

产品综述

6419/A光纤应变分布测试仪能够同时测试光纤光缆的应变分布、损耗分布及各距离点的布里渊散射谱，具备3D及多种分布参数同时显示功能，具有应变测试精度高、重复性好及单端无损测试等优点，是光纤通信及光纤传感领域不可或缺的测试仪器。

6419/A光纤应变分布测试仪可广泛应用于桥梁、大坝、隧道、高大建筑、石油钻井平台、石油管道等的健康状态检测，山体滑坡、泥石流及地震等地质灾害的预测预报，大型海上舰艇、航空航天器等智能结构的健康状态检测等领域。

该产品也适用于在光纤陀螺、光纤水听器的研制与生产检测过程中及在海底光缆的研制、生产、施工、验收及链路维护等过程中对光纤环及海底光缆的应变分布测试。

功能特点

主要特点

• 单端无损测试；

• 布里渊散射谱宽分布测试功能；

• 光纤应变分布测试功能；

• 光纤损耗分布测试功能；

• 布里渊散射谱测试功能；

• 多窗口显示功能；

• 损耗分布3D显示功能；

• 大屏幕彩色LCD显示，触摸屏操作；

• 内置VFL（可视故障定位）功能；

• 远程控制功能；

• 系统软件在线升级，无需返回原厂。

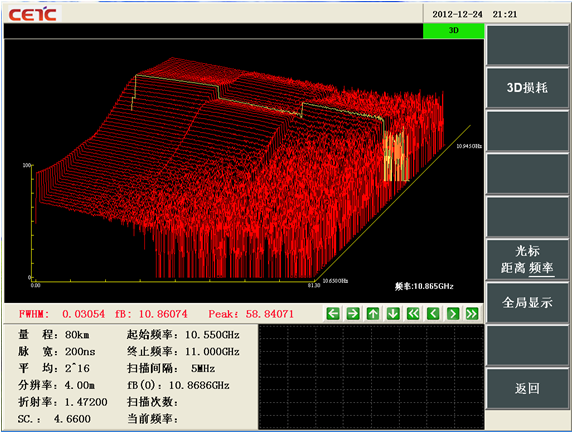

3D显示功能

3D显示可方便地观察光纤沿线各点的布里渊谱的立体分布信息

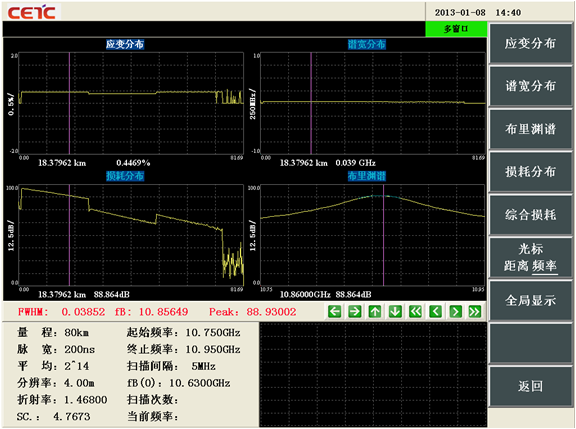

多窗口显示功能

多窗口显示功能可同时观察光纤沿线各点的应变、布里渊散射谱、谱宽及散射功率分布信息。

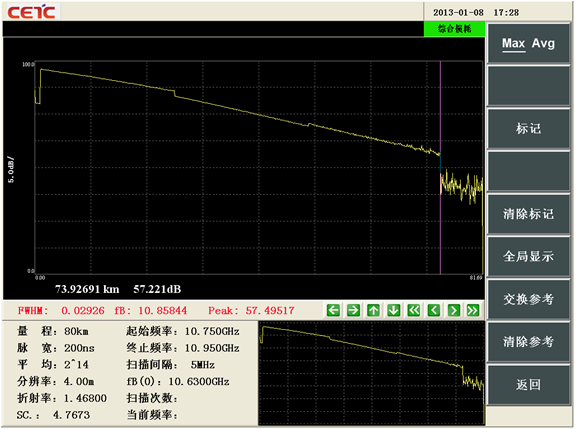

长距离探测能力

 6419能够探测近80km的光纤链路的损耗分布。

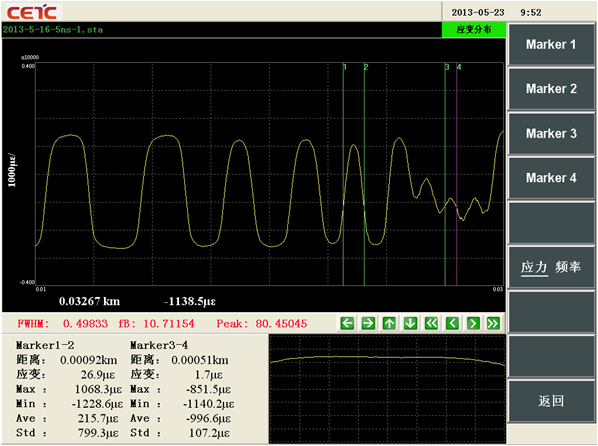

具有小于1m的高空间分辨率

 通过优化光路、电路及数据处理模型，6419 BOTDR具有小于1m的空间分辨率，图中，标记点1-2间隔1m，标记点3-4之间间隔为0.5m。

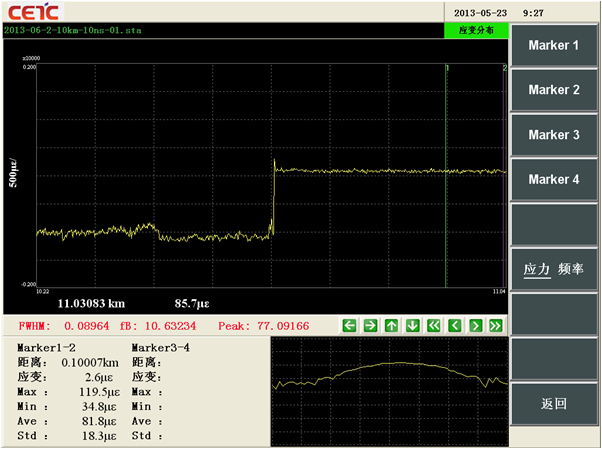

应变测试精度高

在10ns脉冲宽度下，6419在11km处测试光纤的应变精度达到约±18με。

可视故障定位（VFL）功能

6419内置可视红光故障定位（VFL）功能，具有CW / 1Hz / 2Hz三种工作模式，可快速发现短距离光纤链路中的断点或大的光损耗点位置。

丰富的外部接口

6419标配有USB、以太网、RS232C及耳机等外部接口，可实现以下功能：

•  外接U盘；

•  外接基于USB接口的打印机；

• 与PC机数据通信；

•  通过以太网实现远程控制；

•  外接耳机。
