思仪 5267A LTE-Advanced MIMO通信矢量信号分析仪

产品综述

随着社会的发展，移动通信技术也有了长足的发展，无线通信、个人通信与军事通信在短短的几十年间经历了从模拟通信到数字通信、从单通道SISO通信到多通道MIMO通信的巨大发展。

MIMO技术在通信设备中应用需求与日俱增，如何既保证产品的设计制造质量同时又减少成本、缩短产品上市时间，是工程师面临的新挑战。MIMO通信矢量信号分析仪能满足你对产品的性能测试和高效批量生产需求。中国拥有自主知识产权的TD-LTE通信系列标准的发展方兴未艾，为了扩大市场基础各厂家积极推进支持多模的芯片和设备。无线通信研发和制造工程师通常需要分析多制式／多载波设备信号，或同时查看上行链路和下行链路信号，因此如果测试工具仅能分析一种信号则会导致测试效率低下。现在无线通信信号分析仪表必须能够同时执行多项测量任务，经过优化的用户界面可帮助工程师轻松实现多种信号分析功能。软件的先进体系结构允许工程师同时配置多个测量，并将测量都保存在存储器中，因此用户能够迅速而有效地执行任一或全部测量。当单次采集无法捕获间隔太远的信号时，工程师还可以不间断地执行测量，测量结果会在屏幕上显示，工程师借助轨迹重叠功能和用户定义的方程式能够进行深入比较。

MIMO通信矢量信号分析仪采用模块化设计理念，单机具有并行多通道矢量信号分析能力，单机完成8通道矢量信号分析，级联可扩展到32通道；能够对3GPP TS36系列 Release4～10中TD-SCDMA、LTE、LTE-Advanced标准各种无线通信制式的信号进行解调分析，具备不同制式通信信号的定量及定性分析能力；支持各种制式信号的时隙、信道、调制格式等多种配置，具备多模信号联合精确分析能力。是一款高性价比的通信测试仪表，可应用于移动通信、个人通信、军事通信等电子设备或零部件的科研、生产、计量、维修。

功能特点

• 并行多通道矢量信号分析能力，单机完成8通道矢量信号分析，级联可扩展到32通道

• GSM上下行信号的解调分析，TD-SCDMA、W-SCDMA上下行信号的解调分析， LTE 上下行信号的解调分析， LTE-Advanced 上下行信号的解调分析；并具备后续标准扩展支持能力

• 多载波聚合、MIMO多通道多天线解析能力

• 支持各种制式信号的时隙、信道、调制格式等多种配置

• 大带宽测试，具有宽带信号分析能力

• 高质量的精确EVM分析

• 大动态范围和高灵敏度的信号接收能力

• 多参数、多域同步关联分析：射频信号功率测试、频谱发射模板测试、邻道泄漏抑制比、信号质量等多域测试功能

• 多种制式的矢量信号分析

• 高精度的射频信号测量能力

• 快速自动化测试，实现低成本制造

• 体贴入微的菜单，人性化交互式操作界面

• 中/英文操作界面，TFT真彩液晶显示

• 丰富的程控接口，可自由选择，方便用户实现远程控制及网络升级

• 量身定做的功能，梦寐以求的价格

并行多通道矢量信号分析

 MIMO通信矢量信号分析仪通过模块化设计，单机完成8通道矢量信号分析，级联可扩展到32通道；可满足多数情况下通信信号的测试要求。

8通道矢量信号分析频谱图

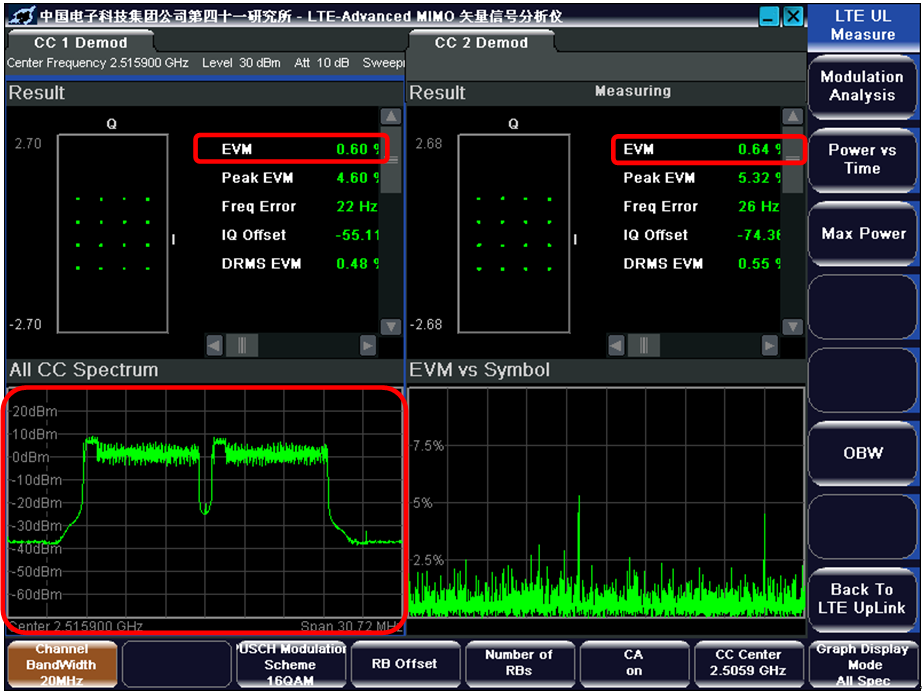

LTE-Advanced载波聚合下行2CC矢量信号分析

 MIMO通信矢量信号分析仪通道采用大带宽传输处理设计，针对2CC（20MHz+20MHz）载波聚合LTE-Advanced信号进行频域、时域、调制域和码域进行高性能分析。

LTE-Advanced MIMO矢量信号分析仪表2CC信号频谱20MHz+20MHz

LTE-Advanced MIMO矢量信号分析仪表LTE-FDD邻道泄漏抑制比

可扩展性

 由于标准在不断演化，终端的新品不断推出，功能不断强大，产业链各环节的研发和生产测试项也不断增多，内部采用模块化设计方式，有利于测试功能的扩展。

具有多种接口，方便搭建测试系统

 分析仪提供10MHz参考、5ms触发信号、80ms触发信号、GPIB接口、网口、USB口等多种接口，用户可以选择多种仪器实现系统集成测试，支持终端射频一致性测试系统搭建扩展。

符合人类工程学的用户接口

具有友好的操作界面,完全可以由菜单指导您的操作.即使没有经过培训用户也会迅速地获得正确的结果.清晰的结构可以使菜单内的导向得到简化。高对比度的彩色显示屏，即使在临时场地或光线入射不佳时都可以进行轨迹判读。

整机集成度高，性能价格比优

本仪器包含多个接收模块，是一款高精度的矢量信号分析仪。该设备能够以合理的价格提供高质量的测量，具有较高的性能价格比。
