思议 87110A/B太阳辐照度计

产品综述

        一款小巧、全数字化的太阳辐照度测试仪表，通过标准太阳电池测试太阳辐照度，并自带温度修正功能。太阳辐照度计集成了环境温度、电池板温度、倾斜角等测试功能，可以通过附带的蓝牙发射或串行接口连至电脑或智能手机端进行显示存储，并可与中电科思仪科技股份有限公司的伏安特性测试仪配套使用。辐照度计采用防水设计，并支持外接供电，可用作环境监控使用。太阳辐照度计可选配支架系统，便于快速安装在电池板的边框上。

功能特点

●   标准电池集成在太阳辐照度计内，可通过数据接口直接输出辐照度值，避免了传统标准电池输出模拟信号造成的误差。

●   标准电池集成温度校准功能，提高环境适应性。

●   标配了环境温度和电池板温度探头，并采用高可靠性的PT1000温度探头，提高了测试准确性。

●   提供辐照度计与电池板温度探头快速安装支架，是安装快、操作简易的户外安装支架，提高了安装效率。

●   支持100米距离蓝牙连接，并提供了PC机及安卓系统应用程序，能够方便记录与监视辐照度温度信息。

多参数测试

87110A/B太阳辐照度计可以测试多种与光伏组件测试相关的参数，包括环境温度、电池板温度、倾斜角等，为现场实际测试提供了准确的环境条件，便于现场测试、校准等。

多种通信连接

87110A太阳辐照度计不仅支持最长达100米距离的蓝牙通信，还支持RS232和RS485两种串口通信。87110B太阳辐照度计仅具备RS485串口通信模式。您可以根据自身需要，方便选择。

典型应用

配套太阳能电池测试仪

87110A/B太阳辐照度计主要用于光伏组件表面辐照度测试，可与中电科仪器仪表有限公司的太阳能电池测试仪配套使用。安装过程中要保障辐照度计与光伏组件的表面平行，可利用安装支架进行安装或其他自行认可方式安装，标配支架如下图。

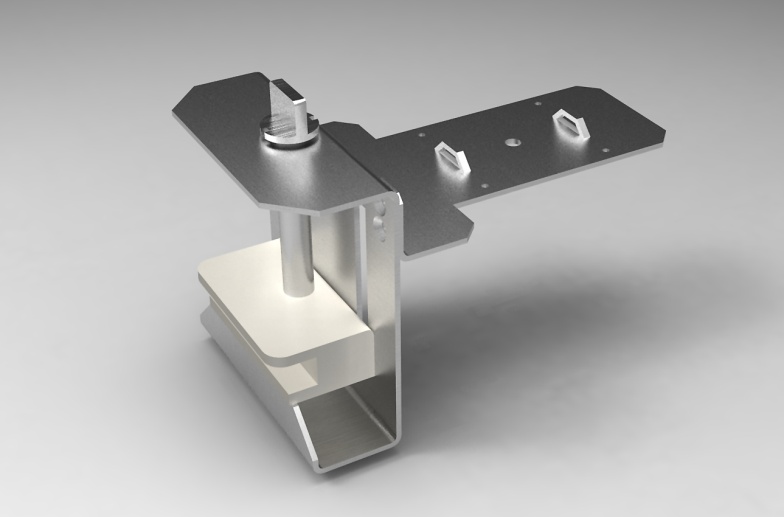

辐照度计支架

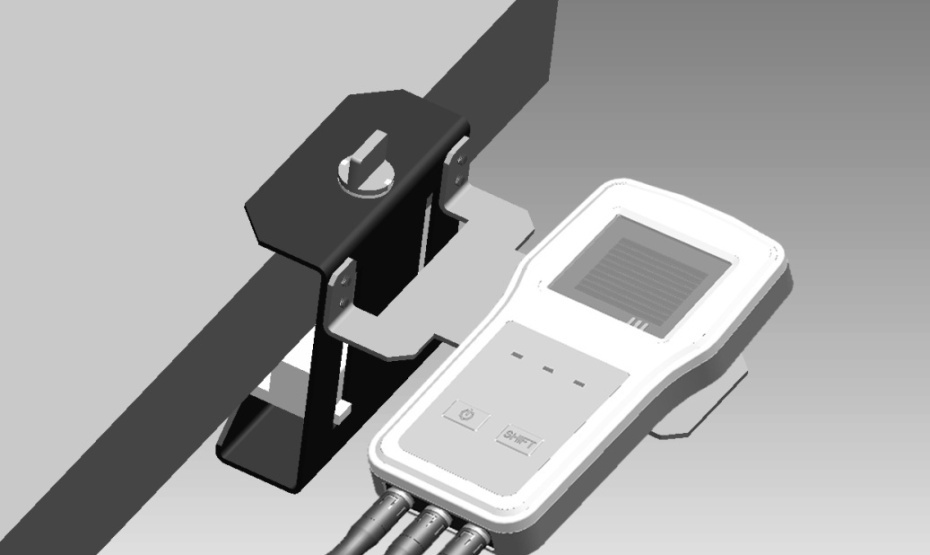

辐照度计快速安装示意图

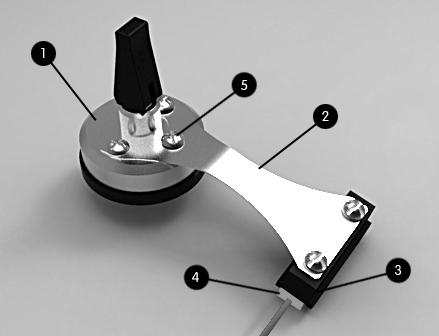

同样，需要将电池板温度探头安装在电池板背板，可采用下图的支架吸附安装或采用其他自行认可安装方式。可将图中1所示吸盘吸附在电池板背面，然后用3所示压槽将4所示温度探头压附贴紧在电池板背面。

在线记录、监控

87110A太阳辐照度计可采用PC端或安卓系统平台下应用软件进行在线记录、监控辐照度、温度等。PC端应用软件和安卓系统平台软件程序界面见示意图。

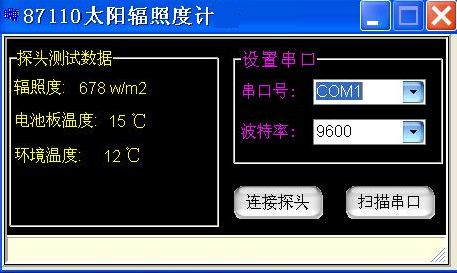

PC端应用程序示意

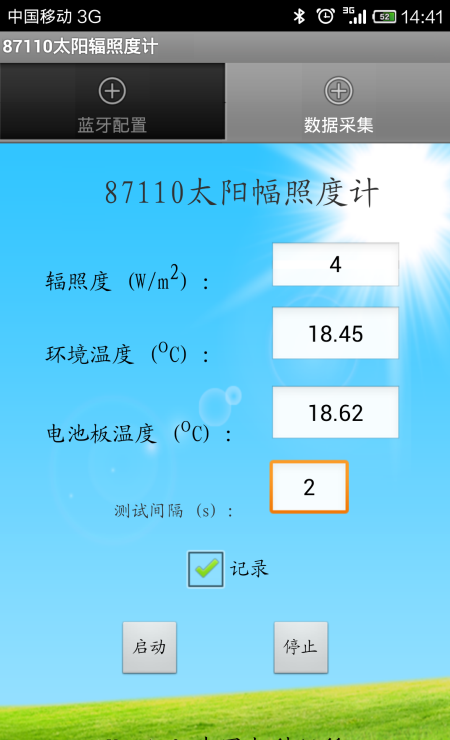

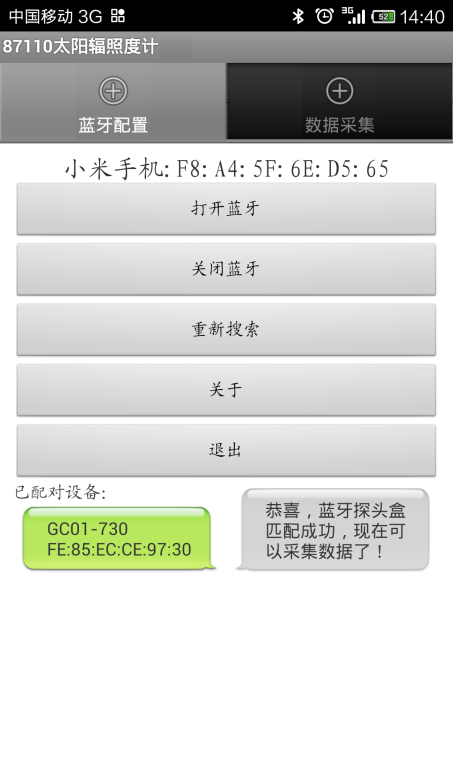

安卓平台应用程序示意
