产品综述
电阻有耗功分，尺寸小，结构紧凑，频率范围DC-26.5GHz，幅度平衡、相位平衡指标比较高，适合宽带信号等分、合成，适用于功率校准、功率检测、功率补偿、等等用途。
功能特点
频率范围DC~26.5GHz
体积小，15.5mm×16.5mm（不包括接头）
插入损耗7.5dB，幅度平衡±0.5dB，相位平衡±3度
2路功分/合成。
技术指标：
频率范围(GHz) | 隔离度 (dB Min) | 回波损耗 (Min) | 插入损耗 (dB Max) | 幅度平衡 (dB) | 相位平衡 (Deg) | 路数 | 输入功率 (W Max) | 接口形式 |
DC-26.5 | 10 | 17(in) | 7.5 | ±0.25 | ±3 | 2 | 1 | 3.5mm（f） |

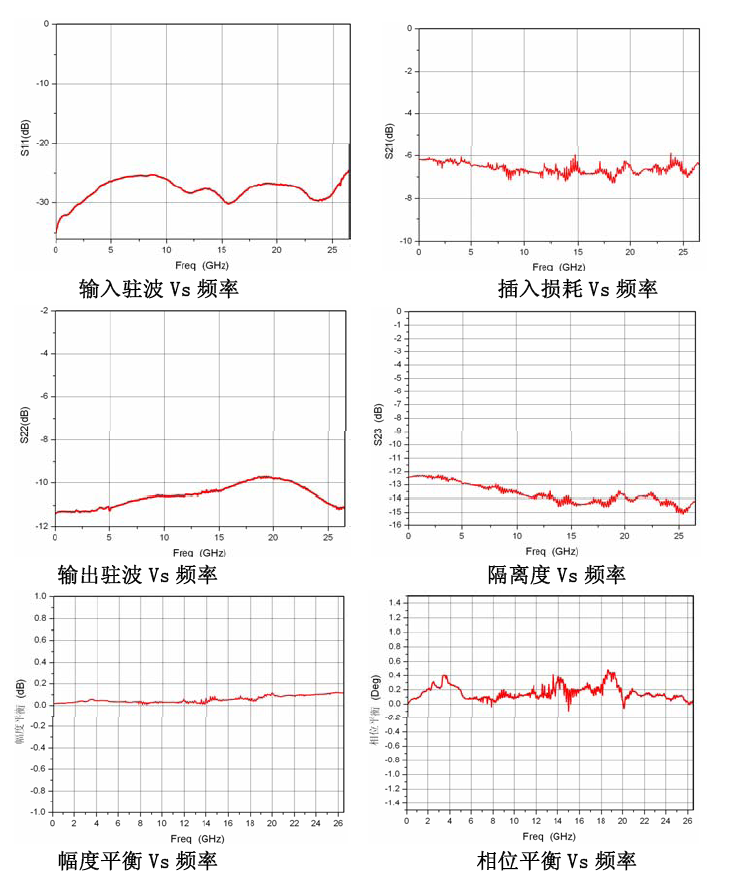

典型测试曲线 ：（温度：25℃）
接口定义：
RFc | 射频输入端口，无隔值，本身对地开路 |
RF1，RF2 | 射频输出端口，两者之间幅度，相位平衡较好，无隔值，本身对地开路 |

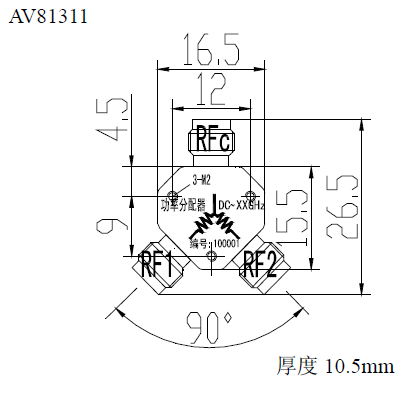

外形尺寸：
