思仪5253A通信综合测试仪

产品综述

       5253A通信综合测试仪单台仪表具备通信矢量信号及一般频谱分析、通信矢量信号和CW发生等功能，是一款高性价比的通信测试仪表，可应用于各类射频电子设备或部件的科研、生产、计量、维修，特别适合于教学应用。

       5253A采用宽频带矢量信号接收与下变频设计制造技术，解决了宽带通信矢量信号接收分析难题，实现了9kHz～3GHz传统扫频频谱分析、同时还完成通用矢量调制信号解调分析、GSM和TD-SCDMA标准制式信号分析等多种分析测量功能；采用小数分频合成技术和宽带数字调制技术，实现了250kHz～3GHz CW信号、通用矢量调制信号、TD-SCDMA、GSM等多种标准制式信号发生功能。

功能特点

• 大动态范围、高精度的射频信号频谱测量

• 多种数字调制格式矢量信号、多种制式通信信号的准确分析

• 实时、可变的多种数字调制格式的矢量信号发生

• 多种制式的通信信号发生

• 丰富的程控接口，可方便地实现远程控制及网络升级功能

• 多功能一体化设计，便于用户使用

• GSM、TD-SCDMA等标准制式通信信号发生和分析功能，能满足各种制式终端测试

• 高质量的信号发生和精确EVM分析

• 大动态范围和高灵敏度的信号接收能力

• 提供精准的宽带时隙信号发射

• 多参数、多域同步关联分析：射频信号功率测试、频谱发射模板测试、邻道泄漏抑制比、信号质量等多域测试功能

• 多种数字调制格式的矢量信号发生和分析

• 高精度的射频信号测量能力

• 实时、可变的数字调制格式可按用户需求设置

• -110～+10 dBm大动态范围、高功率精度的射频信号输出

• 轻便小巧的现场安装和维护工具

• 体贴入微的菜单，人性化交互式操作界面

• 中/英文操作界面，TFT真彩液晶显示

• 丰富的程控接口，可自由选择，方便用户实现远程控制及网络升级

• 量身定做的功能，梦寐以求的价格

• 高性价比测试仪器满足各类电子设备、终端、模块、元器件的测试需求

高质量的测量特性

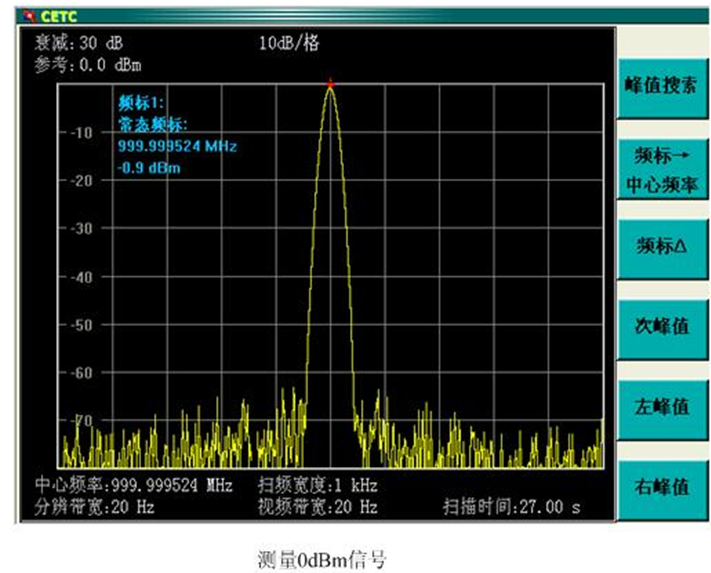

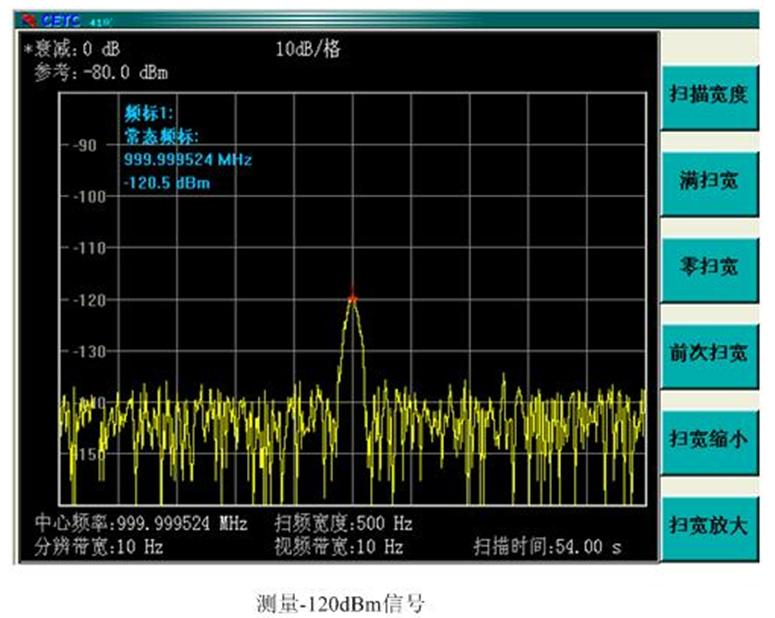

 典型情况下显示平均噪声电平为-120dBm(分辨率带宽为10Hz)，满足微弱信号的可靠检测，具有大动态范围，可顺利的完成大功率信号的测量任务。

内置多种数字调制格式分析

       内置BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM、MSK、2FSK数字调制格式分析模块，码元速率1kHz~1MHz，可满足用户移动通信终端或设备高质量测试，提供全面的解决手段。

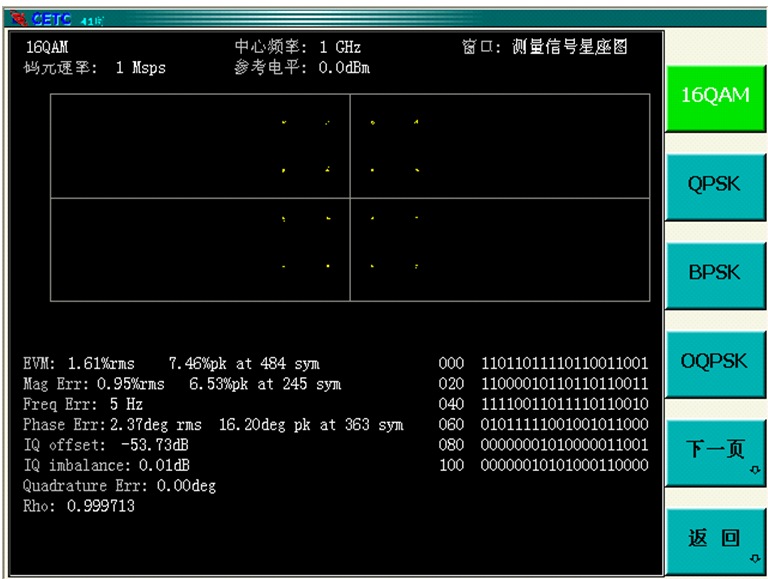

16QAM调制信号分析

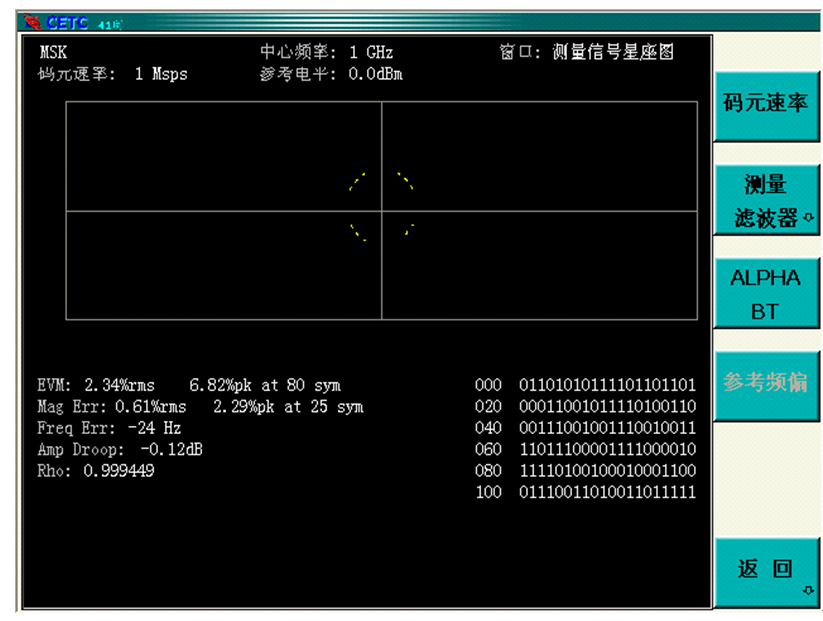

MSK调制信号分析

内置多种标准制式信号分析

       内置GSM和TD-SCDMA等标准制式信号分析模块，具有射频信号功率测试、频谱发射模板测试、邻道泄漏抑制比、信号质量等多域测试功能，可满足用户移动通信终端或设备的高质量测试，提供全面解决手段。

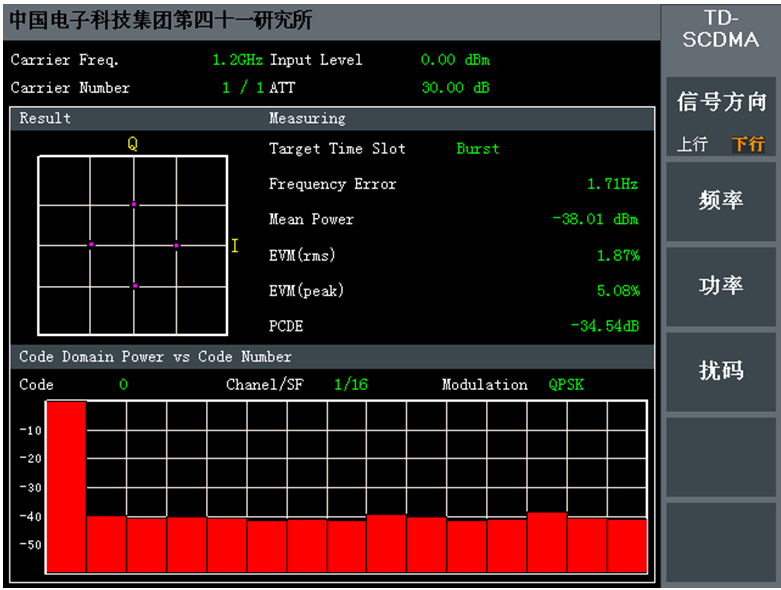

TD-SCDMA调制信号分析

TD-LTE调制信号分析

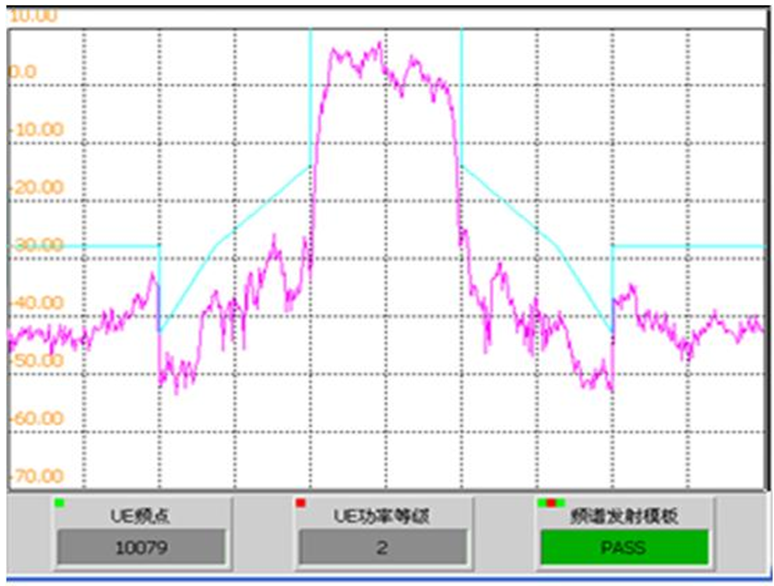

TD-SCDMA信号频谱发射模板测试图

扫描精度高，幅度测量精度高

       仪器在整个扫描范围内采用连续锁相合成技术，达到1Hz的高扫描精度。提高生产效率并减小测试容限。幅度修正系数由仪器自动校准功能完成，能维持高的测量精确度。

多重数字化扫描处理，测量速度快

       仪器采用全数字中频技术实现10Hz到3MHz的分辨带宽，能够更好适应不同的测量任务，并可在快速的同时保证很高的频率分辨率，捕捉瞬态干扰信号。

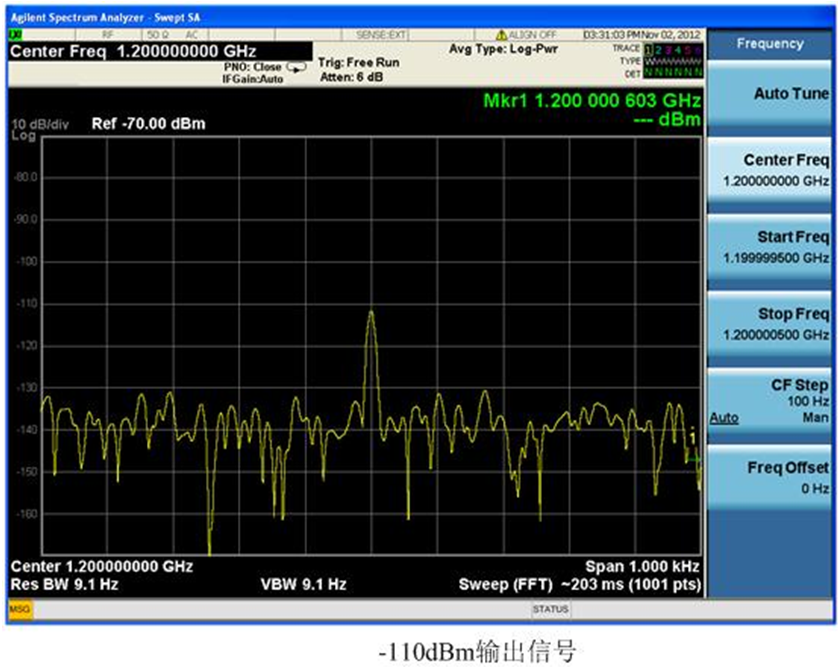

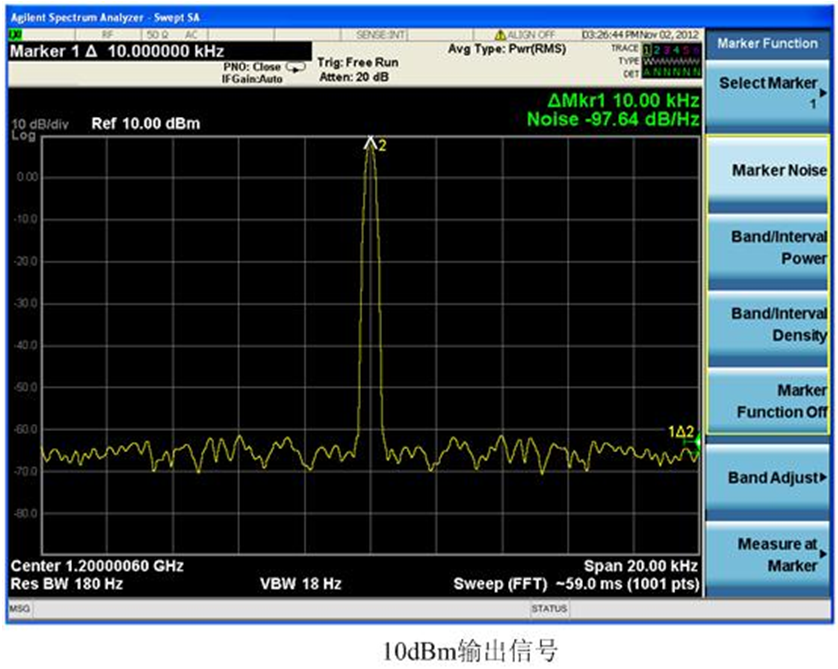

大动态范围、高功率精度的射频信号输出

       5253A通信综合测试仪通过内置程控步进衰减器，可满足多数情况下通信信号的测试要求。

内置多种数字调制格式

内置BPSK、QPSK、OQPSK、8PSK、16QAM、32QAM、64QAM、MSK、2FSK数字调制格式，码元速率1kHz~5MHz，为您进行高质量数字通信信号发生提供了全面的解决手段。
