思议 6416掌上型光时域反射计

产品综述

6416掌上型光时域反射计是针对FTTx而设计的测试仪器。该产品主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性，并能对光纤线路中的事件点、故障点准确定位。广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修；光纤光缆的研制与生产测试等。

     6416外观结构采用双色双料一体化模具设计工艺，外观新颖亮丽、坚固耐用、操作非常方便，采用高级防反射LCD显示，使得野外环境下操作界面清晰可见，整机采用双路供电方式，大容量锂电池使整机的工作时间长达10小时以上，该产品具有两种USB接口形式，既可接入U盘，也能通过USB数据线与PC机通信。同时，为方便操作人员携带方便，该产品采用了更人性化的设计，为仪器配备了舒适的背带。

功能特点

主要特点：

•   掌上型、重量轻、便于携带；

•   双色双料一体化模具工艺，坚固耐用；

•   高级防反射LCD，野外环境下显示界面清晰可见；

•   1m事件盲区，测试光纤跳线轻松自如；

•   具有自动及手动测试功能；

•   自动来光监测功能；

•   触摸屏和按键双重操作；

•   双USB接口功能，既可外接U盘，也能通过SyncActive软件与PC机通信；

•   支持Bellcore GR196及SR-4731文件格式；

•   智能电池电量指示及电池低电压告警功能；

•   WinCE视窗操作系统，中英文操作界面；

•   超过10小时的电池续航时间，适于长时间野外施工；

•   内置VFL可视红光故障定位功能；

•   OTDR光输出头采用可更换方式，端面清洁更加方便；

•   应用软件在线升级，无需返回原厂。

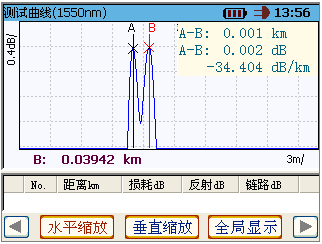

•   事件盲区

 6416具有事件盲区短，尤其适于对短的光纤链路或光纤跳线的测试。

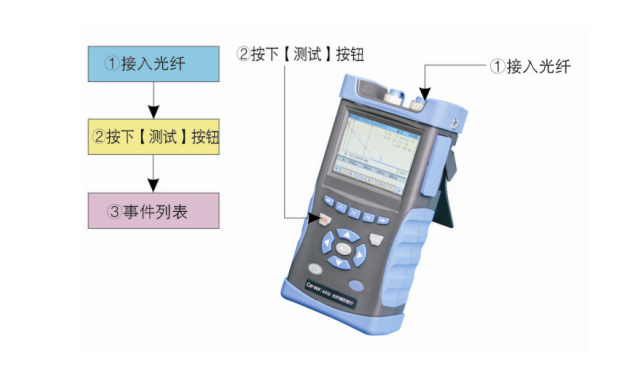

•   快速自动测试

6416的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要接入光纤、点击【测试】按钮即可，仪器会自动设置最佳测试条件并最终给出准确的测试结果，如测试曲线和事件列表等。

•   快速曲线分析

6416能够快速准确地查找出测试曲线中的事件点或故障点及其位置信息，并以事件表的形式列出线路中所有的事件信息，这对线路维护人员非常有用，既提高测试效率，又无需了解烦琐的背景知识。

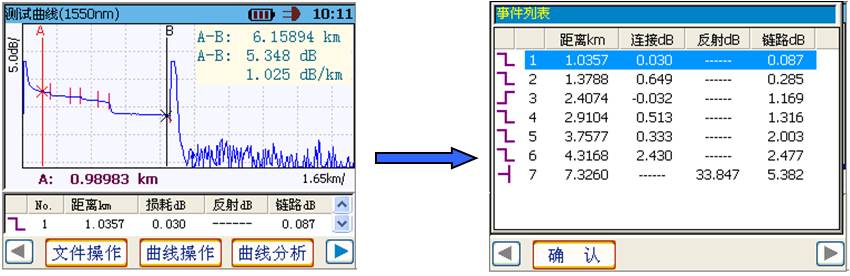

曲线分析及事件列表

•   文件管理

6416具有文件管理功能，除了能对机内或U盘中的文件进行存储、浏览、删除外，还能够外接基于PCL语言的激光打印机或喷墨打印机，以便打印测试报表。

除此之外，6416还可借助SyncActive软件通过USB数据线与PC机高速通信。

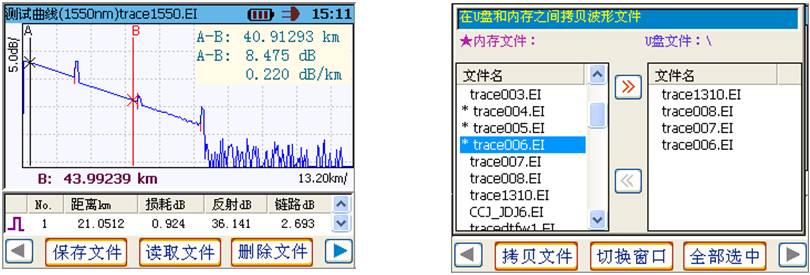

文件管理及数据传输

•   便利的VFL功能

借助6416的可视红光故障定位（VFL）功能可以非常方便、快捷地发现短距离光纤链路中断点或大的损耗点位置，以便维护人员及时采取措施，节省时间。

•   自动来光监测及告警功能

    当OTDR测试光纤链路时，如果光纤中有通信光信号，会造成测试结果不准确，甚至会对仪器的光探测器造成不可恢复的损坏。6416 具有对被测光纤中的通信光信号自动监测功能，一旦光纤接入到6416的光接口中，系统将自动监测光纤中是否有通信光信号，一旦监测有光信号，将告警提示，为仪器提供快捷及时的保护。
