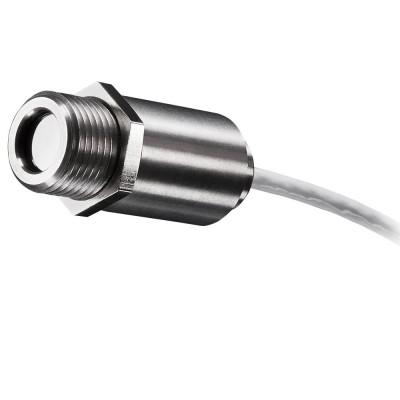

欧普士 1M型用于金属的双色高温测温仪

由于其测量波长短，optris CTratio 1M型特别适用于测量极高的金属温度，其较短的响应时间可对非常快速的工艺进行监测。

比例高温测温仪在很大程度上抵抗灰尘、蒸汽和肮脏的观察窗。此测温仪可在窗户污染高达90％的情况下进行准确的测量。在测量对象仅覆盖测量点的5％或非常快速移动的情况下，高温测温仪能够可靠地进行测量。

由于光纤电缆和单独的电子盒，比例高温测温仪可在315°C的环境温度下使用，无须冷却，而不影响测量结果。

测量参数

• 温度量程（通过设置键或软件测量）：

  1通道	2通道
  450 ... 1400°C	525 ... 1400°C（1ML）
  650 ... 2000°C	700 ... 2000°C（1MH）
  900 ... 3000°C	1000 ... 3000°C（1MH1）

• 光谱范围： 0.8 ~ 1.1 µm


• 光学分辨率（95%能量）：
  38：1（1ML）
  100：1（1MH / 1MH1）

• 系统精度^1）（环温= 23 ± 5°C）： ± （1 % 测量温度 + 1 °C）

• 重复精度（环温= 23 ± 5°C）：±  （0.5 % 测量温度 + 1°C）

• 温度分辨率(>900°C)： 0.1 K

• 曝光时间 (95% 信号) ^2）： 1 ms ~ 10 s

• 斜率（通过设置键或模拟输入调节）： 0.800 - 1.200

• 发射率/增益（通过设置键或模拟输入调节）： 0.050 ~ 1.000

• 信号处理（分别通过设置键或软件可调具体参数）：
  1色/ 2色模式；衰减监控/报警;；峰值保持、谷值保持、平均值，延长保持阈值和滞后功能


基本参数

• 环境等级： IP65（NEMA-4）

• 环境温度：
  探头： -20°C ~ 200°C （可选315℃）
  电子盒： 0°C ~ 60°C

• 存储温度：
  探头： -40°C ~ 200°C
  电子盒： -40°C ~ 85°C

• 相对湿度： 10~95%，不结露

• 震动（传感器）： - IEC 60068-2-6 (正弦波形)
                             - IEC 60068-2-64（宽频噪音)


• 冲击（传感器）： IEC 60068-2-27 (25G和50G)


• 重量：
  带有探头的光缆（3m）： 210 g
  电子盒： 420 g

电气参数

• 输出/模拟：2x 0 / 4-20 mA（12位）/可选：2x 0 / 4-20 mA（16位）隔离

• 数字接口：USB（包括Micro-USB，USB-C和USB-A电缆）

• 数字接口（可选）：RS232，RS485

• 输出阻抗：


  最大mA 500Ω（直流8-30 V）

• I / O引脚：三个可编程输入/输出；可选择作为警报输出（集电极开路24 V / 1 A），用于触发信号输出和峰值保持功能的输入，或用于外部发射率或斜率调整的模拟输入

• 光缆长度：3 m（标准），8 m，15 m

• 电源：8 – 30 V DC或USB供电

• 瞄准激光：激光520 nm，<1 mW，通过电子盒或软件/应用打开/关闭

版本号

零件编号：温度范围/光谱范围

• OPTCTRA1MB：450-3000 °C / 0.8-1.1μm

^1）  ε= 1，响应时间1 s
^2） 在低信号电平下具有动态自适应
