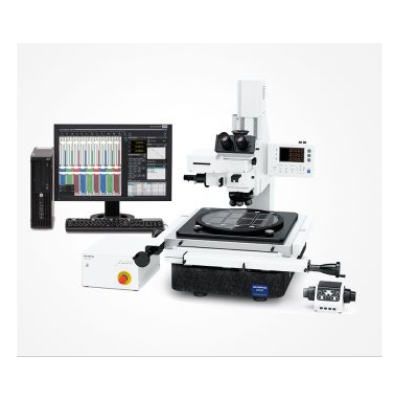

奥林巴斯 STM7-BSW显微镜

即使对复杂形状也能实现更快、更简单、更精确的测量

对于显示测量显微镜输出的数据和图像来说，看的越清楚也就能更方便更快捷地使用和测量。推动以更高精度实现复杂的测量正是开发全新奥林巴斯测量软件的原因所在。该软件也可与数码相机结合使用。

STM7-BSW图形用户界面示例

可采集高清晰图像，实现高精度测量的照相机系列

具备高速实时显示能力的高性能机型

高性价比的机型

放置样品后即可开始测量——无需将样品平行对齐

原来的轴	新轴

XZ平面测量

	传统的测量显微镜以从俯视观察到的XY平面的测量为主。为了响应用户从侧视的角度测量断面方向的需求，奥林巴斯在STM7-BSW中内置了XZ平面测量功能。以前很难实施的测量现在已经变得容易多了——例如半球形物体垂直截面的半径测量，或与基准线相比具有弯曲底部的凹槽的深度测量等。
半球形样品的半径测量	凹槽底部与参考线之间的高度测量

记录重复测量的步骤

宏注册

可以将经常使用的对齐和其它测量步骤组合并定义成单个宏按钮，这样每次启动显微镜后，无需从零开始。

执行重复测量

通过根据已记录的教学列表的指示，简单地移动载物台、获取坐标值，可以轻松地进行重复测量，完成所有的作业。此功能可用于对相同类型样品重复执行相同的测量项目。此外，如果在已记录的教学列表中设置了设定值和公差，当测量值超过规格时，软件可以自动判定。

重复执行测量的测量点导航

这个功能可以显示移动到下一个测量点的方向和距离，从而消除了操作者在这一环节上的苦恼。该功能还省去了每次移动前需要在图纸上确认下一个测量点的麻烦，在重复测量的时候提高了操作者作业的速度。

可以消除测量过程中主观性影响的便捷功能

自动边缘检测

这个功能检测样品的边缘，自动获取样品的坐标并测量。因此，操作者不再需要指定坐标，这很大程度地降低了操作者的主观性对测量的影响。自动边缘检测的另外一个特色是具有定时功能，实现了到规定的时间后自动获取坐标。定时功能和脚踏开关功能，使操作者能够在手不需要离开载物台手柄的情况下专心测量。

圆形内的自动边缘检测

多点自动边缘检测

异常点消除

边缘检测过程中，可以自动将金属毛刺等异常点排除在外。这样，不管样品的状态如何，都会得出一致的测量值计算结果。此外，也可以将被排除的异常点以不同的颜色显示在屏幕上。

带有异常点的样品

异常点消除

照明控制

显微镜照明的光强也可以通过软件精确地控制。当注册重复执行测量的教学列表时，也可以保存光强的设置，这样在重复执行测量或自动边缘检测过程中，实现了在相同的照明条件下实施测量。

自动倍率识别（可选配，仅适用于编码物镜转盘的配置）

通过使用编码物镜转盘，在切换物镜时，可以自动调用先前设定好的校准值。这样可以始终在显示器上显示合适的刻度测量支持软件。

先进的采集功能

可选功能：多图拼接（MIA）功能

拼接多个图像可以获得一个具有高倍率的广域图像。因为图像是根据坐标数据拼接而成，因此系统能够产生高可靠度的图像。

可选功能：景深扩展（EFI）功能

对于具有不均匀、复杂表面形状的品，EFI功能能非常有效地获取在整个高度范围内都有良好聚焦的图像。使用EFI功能时，移动Z轴获得多张不同焦点位置的图像，再进行图像处理，最后合成为一张全面对焦的图像。如果使用电动Z轴模块可以实现一键自动图像合成。
