R&S NRX 功率计

新一代功率计，配备先进直观的用户界面

R&S®NRX 可同时支持至多四个罗德与施瓦茨功率探头，并在可灵活配置的屏幕上清楚显示结果。用户界面采用触摸屏操作概念，使用更加简单。此外，前面板上的功能键可用于快速访问最重要的功能。

主要特点：R&S NRX 功率计

• 基于触摸屏的图形用户界面实现直观操作

• 支持至多四个 R&S®NRP 和 R&S®NRQ6 功率探头

• 支持所有基于探头的测量功能

• 可选高精度连续波和脉冲模式参考源模块

• 使用 NRT-Zxx 探头的可选功率反射测量

特性和优点：R&S NRX 功率计

基于触摸屏的图形用户界面实现直观操作

以直观的数字和图形显示测量值，并提供直观操作

5" TFT 彩色显示屏支持基于窗口的直观操作概念。关键参数和功能具有彩色编码，一览便知。结果展示在可轻松配置的数字和图形显示窗口中。前面板上的功能键用于快速访问最重要的功能。用户可一键打开频率设置菜单或将连接探头调零。

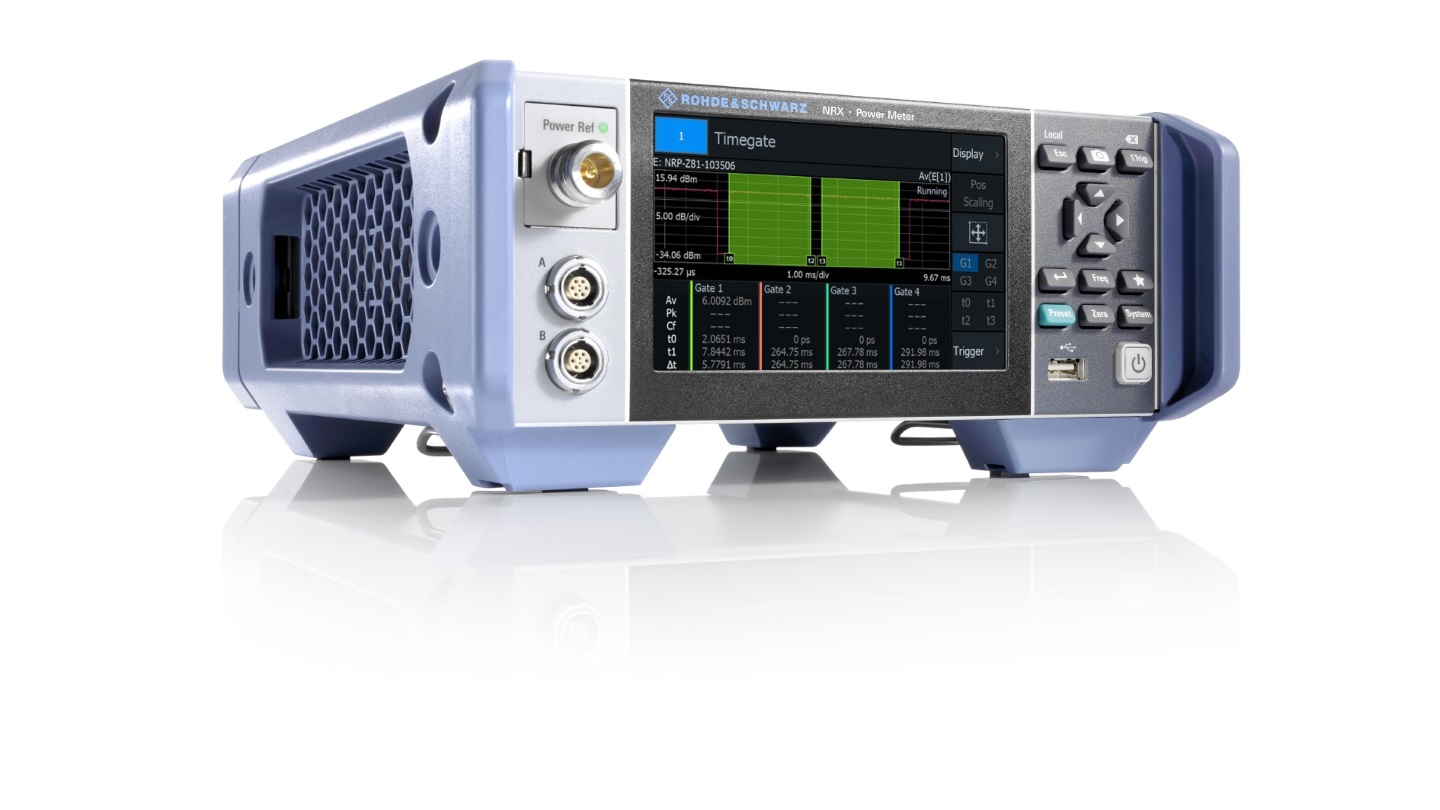

具备直观图形用户界面的 R&S®NRX 功率计 - 直观的图形用户界面和基于硬件按键的操作概念是实现一流用户体验的基石。

最多四个测量通道

R&S®NRX 可同时支持最多四个 R&S®NRP 系列和 R&S®NRQ6 功率探头。

R&S®NRX 标配一个测量通道。用户可以选择将该功率计扩展至两个或四个测量通道。在连续平均、突发平均、时隙和时门平均测量模式中，最多可同时显示四个数字结果。比率、SWR、回波损耗和反射系数等计算值可与绝对和相对功率电平一起显示。

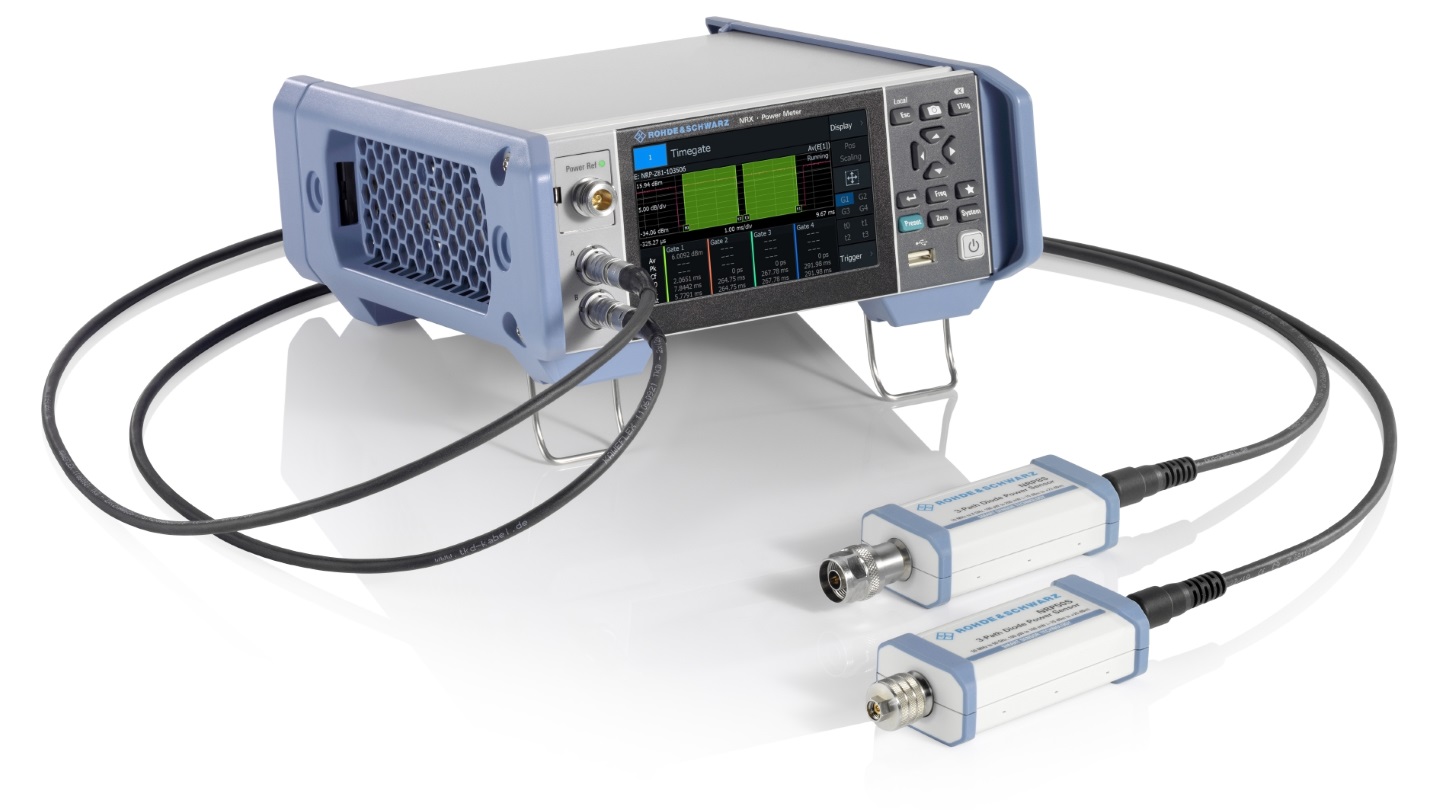

R&S®NRX 配备两个 R&S®NRP 功率探头

自动脉冲分析

无需手动计算即可获取结果

所有 R&S®NRP-Z8x 宽带功率探头均支持自动脉冲分析。用户最多可在 18 个脉冲参数中选择 12 个以与测量迹线一起显示。

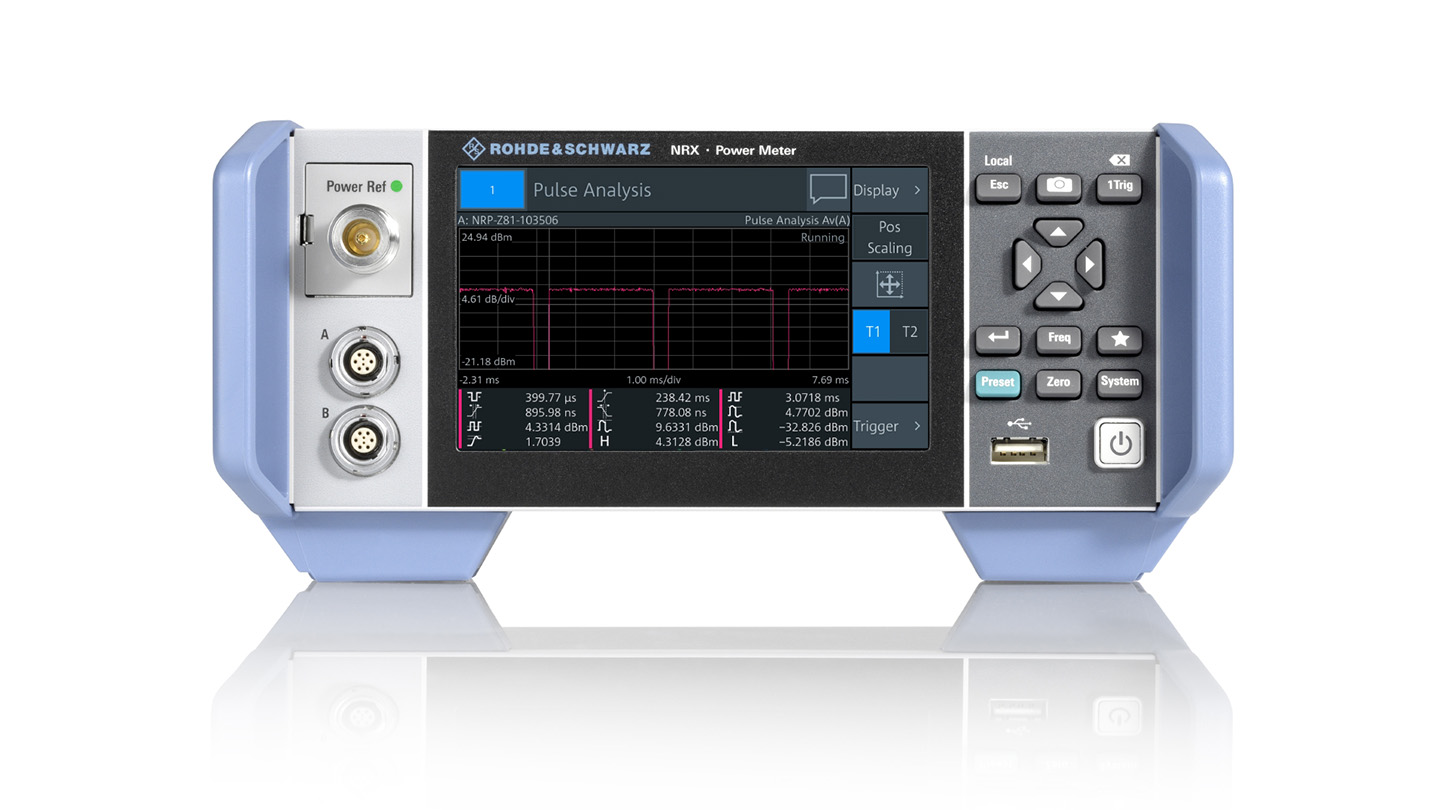

使用 R&S®NRX 进行自动脉冲分析

探头检测源

使用模块精确验证探头

可选高精度 50 MHz/1 GHz 参考源模块（R&S®NRX-B1 探头检测源）可用于连续波模式，以核查所有 R&S®NRP 功率探头的功能。在脉冲模式下，可使用测试发生器来核查 R&S®NRP-Z8x 宽带功率探头或 R&S®NRQ 选频功率探头的脉冲测量性能。

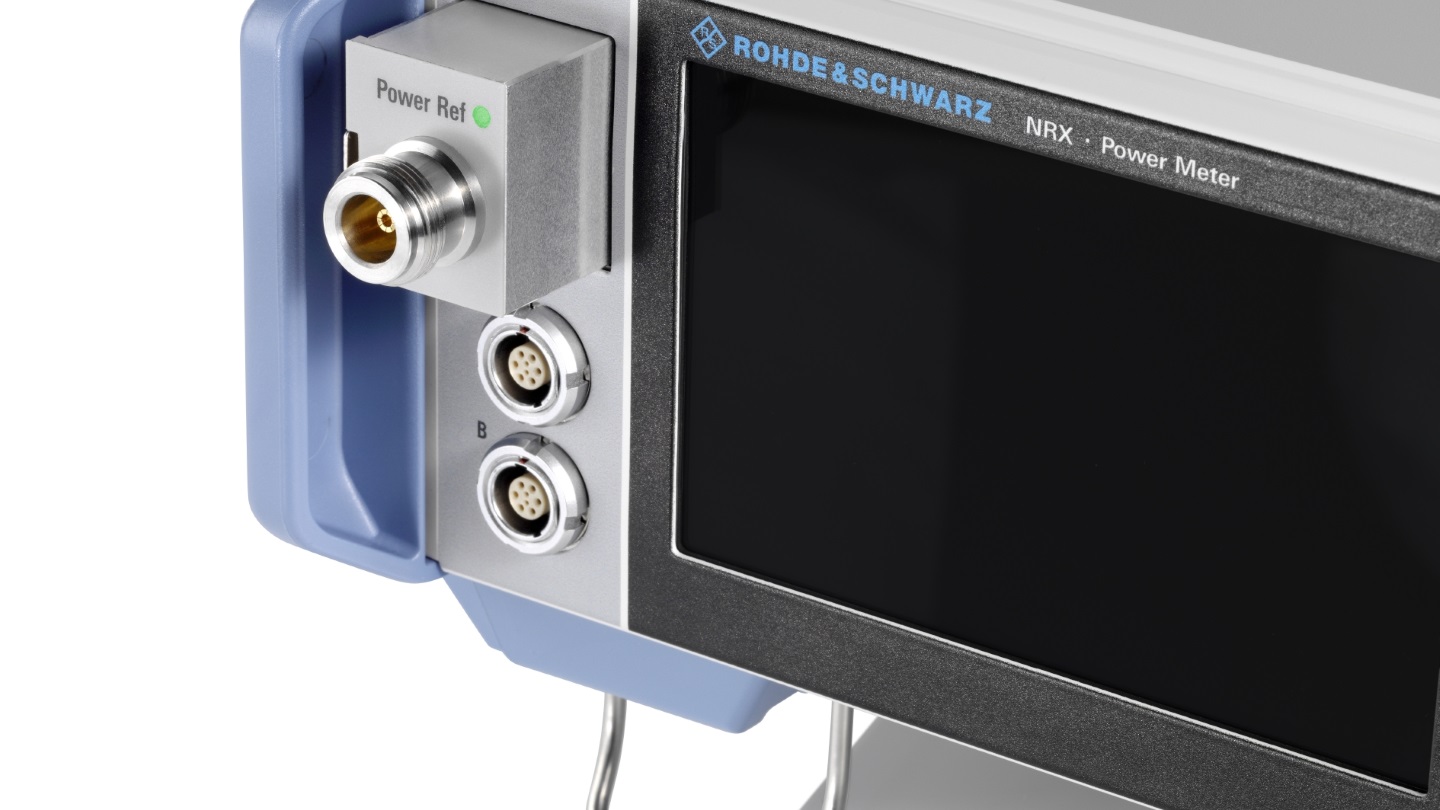

R&S®NRX-B2 探头检测源选件

功率反射测量

定向功率计测量源以及负载之间的前向功率和反射功率

R&S®NRX 可以选择性地为 R&S®NRT2 功率反射计提供 R&S®NRX-B9 接口。与 R&S®NRT2 功率反射计一样，R&S®NRX 支持 R&S®NRT-Zxx 定向功率探头的所有测量功能。易于用户使用的大型触摸屏可同时显示前向功率和反向功率。

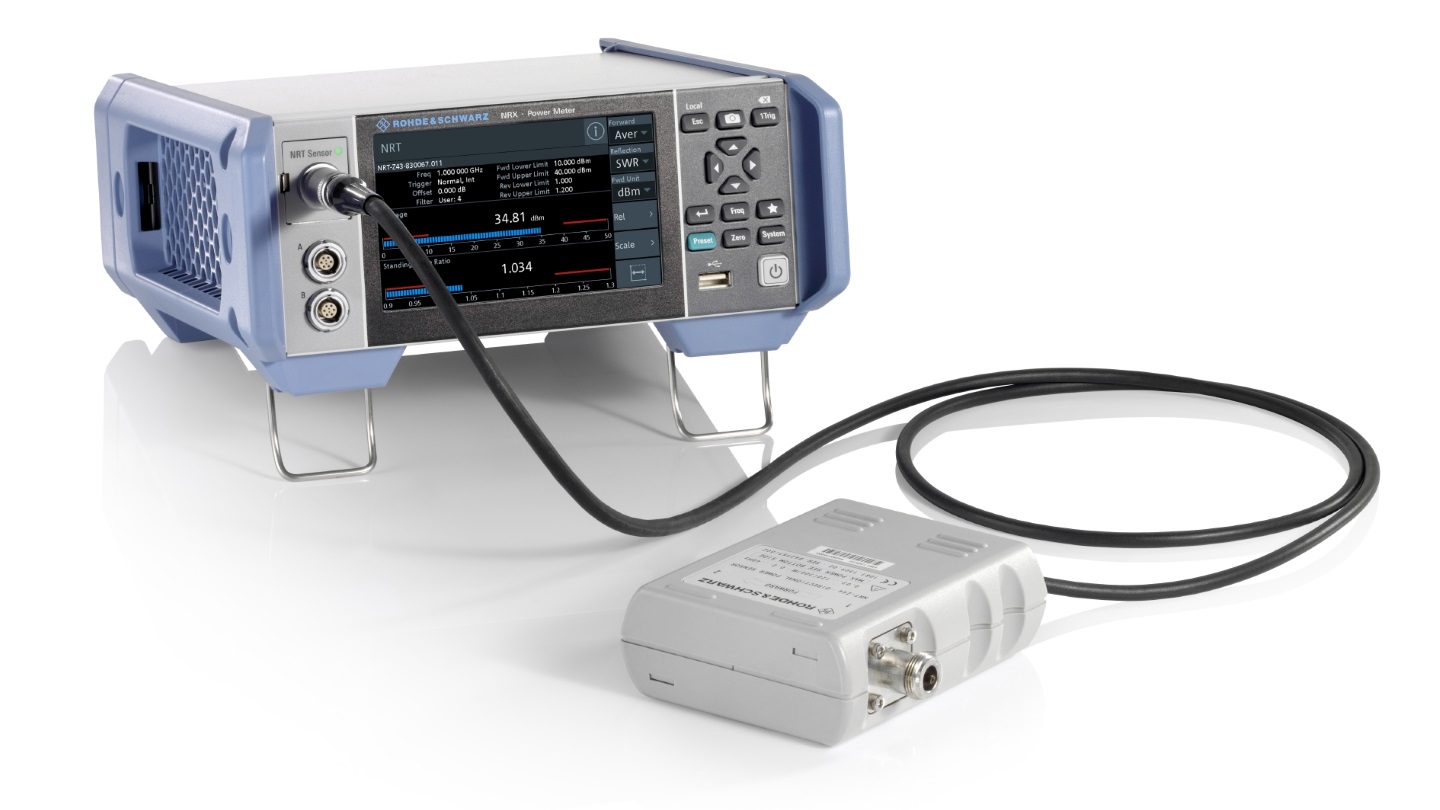

R&S®NRX 配备 R&S®NRT 探头

灵活的接口连接

提供多种探头、远程控制、触发和模拟输出接口

R&S®NRX 提供三种不同的远程接口以集成到自动化测试装置：以太网、USB 和可选 GPIB (R&S®NRX-B8)。后面板上的触发输入允许外部触发同步功率测量。与电平成比例的电压或用于限值监控的数字信号可通过 BNC 连接器输出。

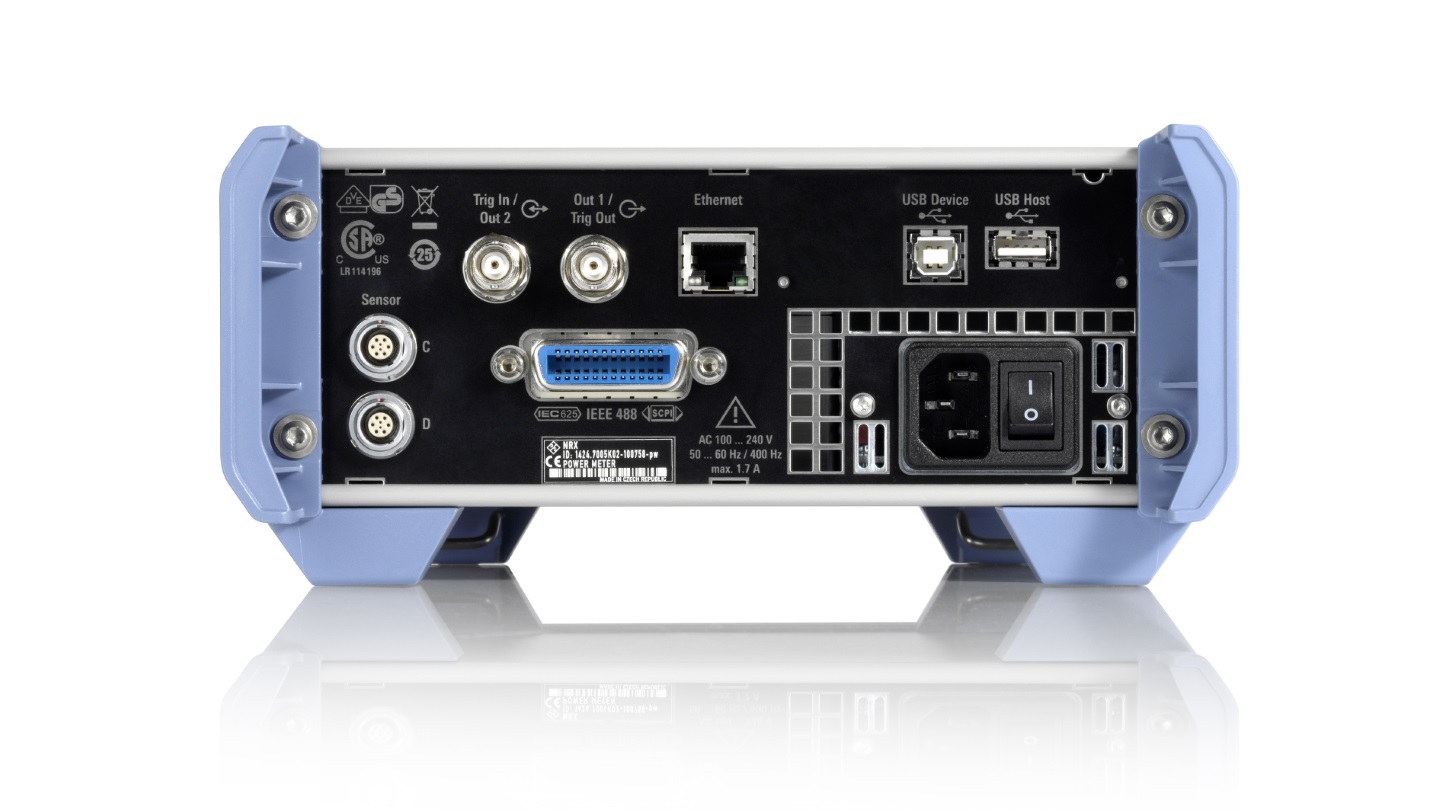

后面板上的 R&S®NRX 接口
