产品详情


简介:R&S ZPH 手持式电缆和天线分析仪



R&S®Cable Rider ZPH具备在现场安装和维护天线系统所需的所有基本测量能力。其独特的特性确保了快速有效的电缆和天线测量和频谱分析。两种不同的R&S®ZPH型号可满足不同的需求,一种是纯单端口电缆和天线分析仪,另一种是双端口型号,具有额外的频谱分析和跟踪发生器功能。



主要特点:R&S ZPH 手持式电缆和天线分析仪



  • 频率高达 3 GHz 或 4 GHz,可通过激活码升级

  • 单端口型号功能:DTF、回波损耗、VSWR 和电缆损耗测量

  • 双端口型号附加功能:S21 测量、频谱和干扰分析、AM/FM/ASK/FSK 解调

  • 非常适合现场使用:电池续航时间长达 9 小时,重 2.5 kg (5.5 lb),背光键盘,启动时间短,防反光显示屏,体型小巧,外壳坚固 (IP51)



特点和优势:R&S ZPH 手持式电缆和天线分析仪



快速

R&S®Cable Rider ZPH 实现快速操作
R&S®Cable Rider ZPH 不到 15 秒即可启动,仅需 1 分钟即可热机,因此几乎可以即用即测。

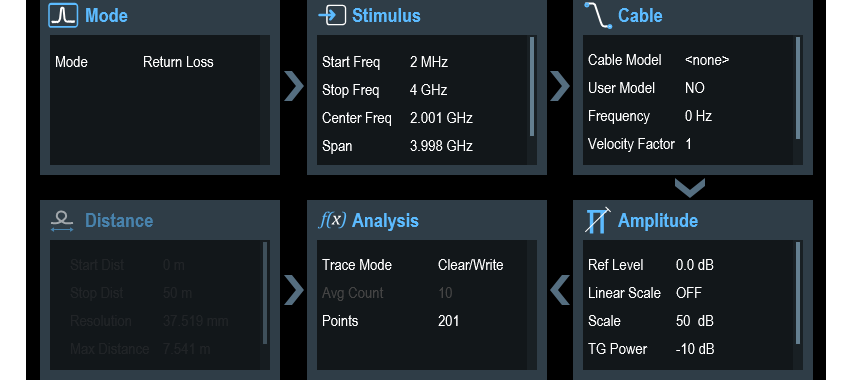

分析仪测量速度极快。用户可以使用配置概况菜单,一键查看和更改所有参数设置。分析仪内置的快速合成器可将测量速度提高到 0.3 毫秒/数据点。

R&S ZPH 手持式电缆和天线分析仪



有效

R&S®Cable Rider ZPH 实现高效操作

无需停机,操作高效。
R&S®Cable Rider ZPH 充电一次即可工作一整日,无需重新充电或更换电池。
如果需要使用其他选件,用户可以自行选购和激活选件,不需要将分析仪送到维修实验室进行升级或重新校准。

R&S ZPH 手持式电缆和天线分析仪



电缆与天线测试仪

具有基站安装所需的重要功能

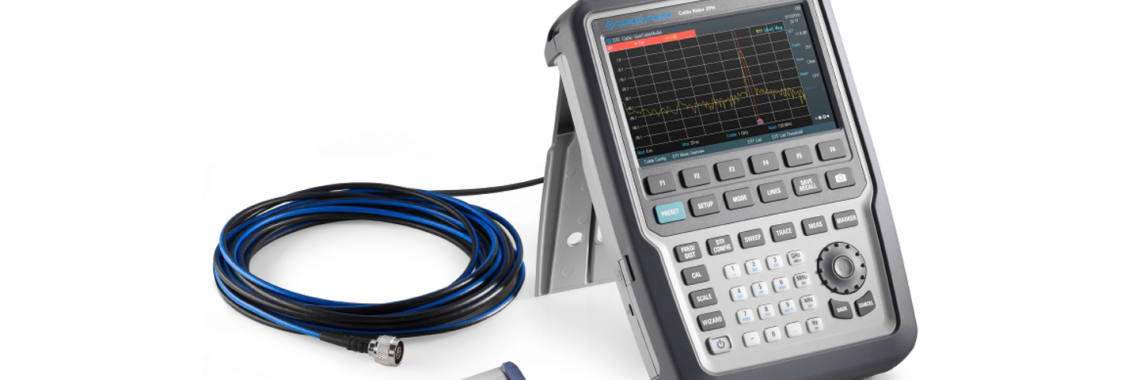

R&S®Cable Rider ZPH 所有型号都具有相同的电缆与天线测试功能:支持故障点距离、VSWR 和单端口电缆损耗测量,以及相应的相位和史密斯圆图显示功能。



频谱分析仪

附加频谱分析功能

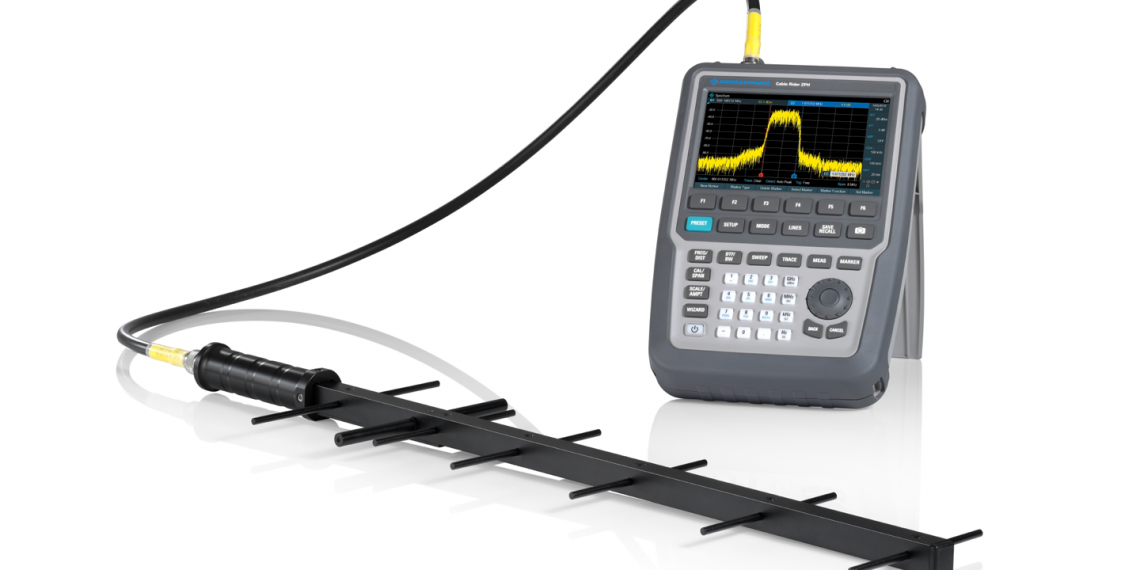

现场工程师经常需要使用多台仪器来完成任务:电缆与天线分析仪、频谱分析仪、信号发生器以及偏置源。现在,所有这些仪器都可以集成到强大的 R&S®Cable Rider ZPH 组合分析仪(.12 型号)之中,并提供附加功能 频谱分析仪型号还包含其他测量功能,例如干扰分析和信号强度测绘。

R&S ZPH 手持式电缆和天线分析仪



一步校准

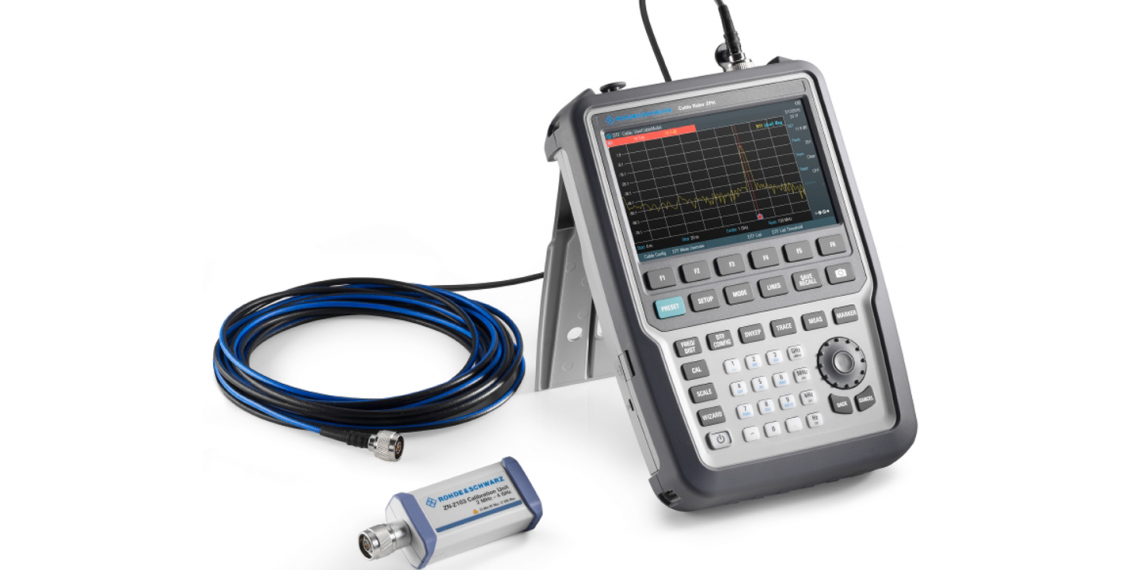

仅当分析仪和被测设备 (DUT) 之间连接了附加电缆或适配器的时候,才建议进行校准。这可以消除对测量带来的任何影响。 为方便执行一步校准,R&S®ZN-Z103 校准单元自动内部切换开路器、短路器和负载。这可以节省时间,无需在现场更换不同的校准标准件。

R&S ZPH 手持式电缆和天线分析仪



便携

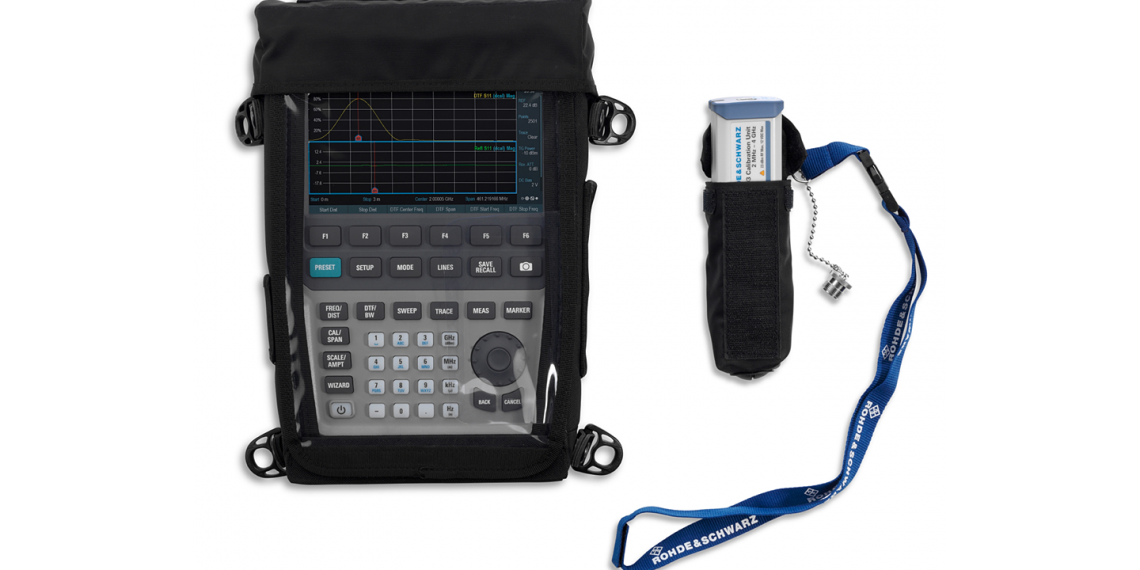

仅重 2.5 kg,R&S®Cable Rider ZPH 采用人体工程学设计,小巧轻便。该款仪器随附便于使用的边带,可在短测量周期内为用户双手提供支撑。分析仪还配备皮套 (R&S®HA-Z322) 以进行免提操作;该皮套含精心设计的安全带,可将仪器重量均匀分布到人体。

R&S ZPH 手持式电缆和天线分析仪



耐用

充电一次工作一整天,R&S®Cable Rider ZPH 充电一次可工作一整天。只需充电约 4 小时,锂离子电池盒即可轻松工作 9 小时。电池续航能力强的优点非常明显:攀爬桅杆或塔台时无需带上额外电池增加重量,也不用担心测量时电池断电。



易用

触摸屏手势、防反光屏幕和背光键盘,用户界面操作与智能手机一样简单,可增强用户体验。触摸屏操作不仅限于菜单栏;用户还可以移动频谱、放大/缩小范围以及添加/删除标记等。



规格:R&S ZPH 手持式电缆和天线分析仪



Specification in brief
频率范围R&S®Cable Rider ZPH (1-port model .02)2 MHz to 3 GHz

   with R&S®ZPH-B4 option2 MHz to 4 GHz

R&S®Cable Rider ZPH (2-port combi model .12)

   with R&S®ZPH-K1 option5 kHz to 3 GHz

   with R&S®ZPH-B4 and R&S®ZPH-K1 options5 kHz to 4 GHz
频率分辨率
1 Hz
频谱测试 with combi model .12 only, with R&S®ZPH-K1 option
Spectral purity, SSB phase noisef = 500 MHz, carrier offset 30 kHz< –88 dBc (1 Hz), typ. –95 dBc (1 Hz)

f = 500 MHz, carrier offset 100 kHz< –98 dBc (1 Hz), typ. –105 dBc (1 Hz)

f = 500 MHz, carrier offset 1 MHz< –118 dBc (1 Hz), typ. –125 dBc (1 Hz)
Displayed average noise level (DANL)0 dB RF attenuation, termination 50 Ω, RBW = 1 kHz, VBW = 10 Hz, sample detector, log scaling, normalized to 1 Hz

   frequency preamplifier = off

1 MHz to 10 MHz< –130 dBm, typ. –135 dBm

10 MHz to 1 GHz< –142 dBm, typ. –146 dBm

1 GHz to 4 GHz< –140 dBm, typ. –144 dBm

   frequency preamplifier = on

1 MHz to 10 MHz< –150 dBm, typ. –160 dBm

10 MHz to 3 GHz< –158 dBm, typ. –163 dBm

3 GHz to 4 GHz< –156 dBm, typ. –161 dBm



Maximum permissible spurious signalmeasurement = reflection (S11)/one-port cable loss/distance-to-fault analysis+17 dBm (nom.)
Data pointsselectable101 to 2501
Reflection measurement S11
Corrected directivity with
R&S®ZN-Z103
2 MHz ≤ f ≤ 4 GHz (with R&S®ZPH-B4 option installed)> 42 dB (nom.)
Measurement speed
0.3 ms/point
Result formats
magnitude, VSWR, magnitude and distance-to-fault, VSWR and distance-to-fault
1-port cable loss measurement
Result format
magnitude
Rangeselectable1/2/5/10/20/50/100/120/150 dB
Distance-to-fault analysis

Result formats
return loss (dB), VSWR
Fault resolution
(1.5 m × 108 m × velocity factor/span)
Maximum cable lengthdepending on cable loss1500 m (nom.)
Maximum rated input levels
DC voltage
50 V
CW RF powermodel .02: port 1 (power meter input)30 dBm

model .12: port 1 (RF input)20 dBm

port 2 (reflectometer input)23 dBm
General data
Display resolutionWVGA800 × 480 pixel
Battery (R&S®HA-Z306 option)capacity72 Wh

voltage11.25 V (nom.)

operating time with new, fully charged batteryUp to 9 hrs
DimensionW × H × D202 mm × 294 mm × 76 mm
(8.0 in × 11.6 in × 3 in)
Weight
2.5 kg (5.5 lb)
