产品详情

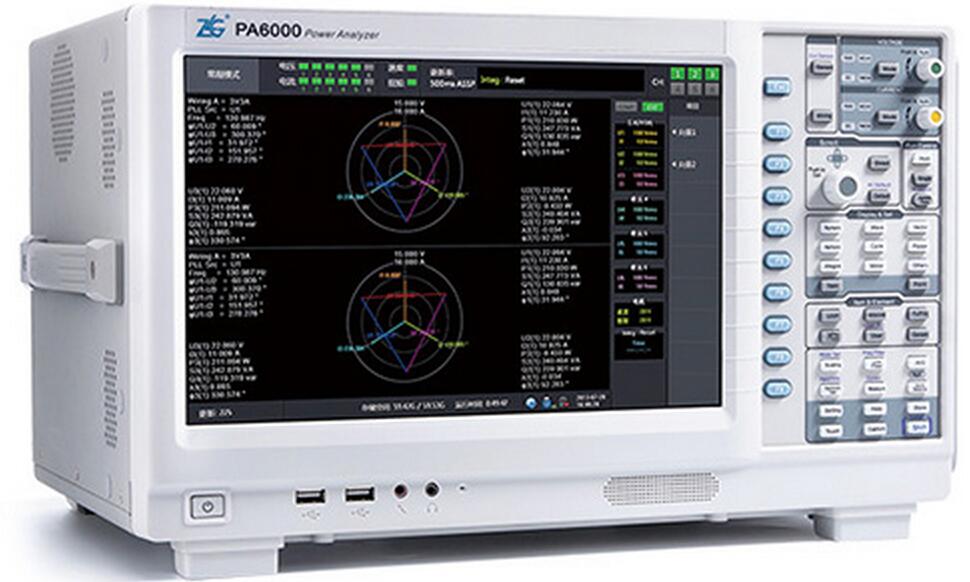

颠覆传统的企业级功率分析仪

企业研发测试无与伦比


0.02% 功率测量精度
PA6000功率分析仪采用了嵌入式领域先进的设计平台架构,从前端的模拟电路设计,到DSP与FPGA的高速运算处理电路设计,最后到工业级X86的控制技术,每一部分我们都做了最优化处理,最终使PA6000达到了0.02%的功率测量精度。(PA3000功率分析仪为0.1%)



1500V(峰值因数1.33),7通道直接测量

PA5000功率分析仪采用了高稳定度温度补偿的100MHz同步时钟,避免了温漂带来的测量误差,使每个通道的相位误差都在10ns以内,保证了有功功率及功率因数测量精度。

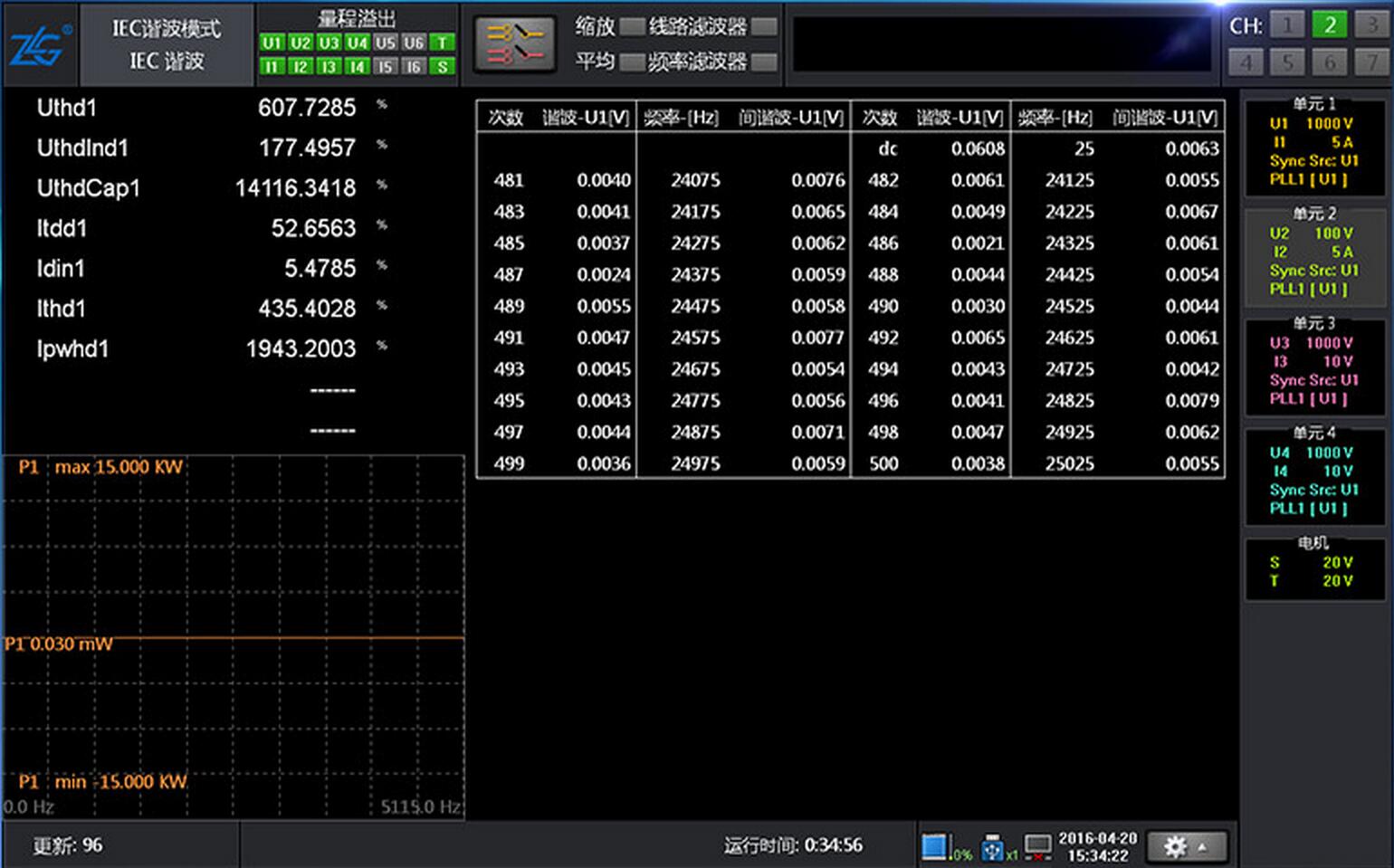

256次谐波测量

PA6000功率分析仪带宽为DC/0.1Hz‐1MHz,由于采用了PLL源倍频技术,可实现速度更快、动态范围更广的谐波测量,在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数(THD)的准确测试。



光伏与风电行业低电压穿越(LVRT)测试

PA6000功率分析仪配合自带的PAM软件,不仅可以完美解决光伏行业的低电压穿越测试问题,更是独家加入了风电行业的低电压穿越测试功能,可以帮助风电行业用户自主的对风电换流器进行低电压穿越测试。


详情见光伏风电行业应用


双矢量图分析

PA6000功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图,可对输入、输出各相间的相角关系进行分析,准确评估出输入信号对输出信号的角差影响。



60G 数据存储与优秀的数据格式分析

PA6000功率分析仪拥有高达60G的固态硬盘可以海量存储数据,用户更可以直接连接U盘将想要的数据全部储存,PAD与CSV格式多样支持、存储时间随意控制,让存储再也不是难题。



PA6000功率分析仪详细参数表

输入参数:

输入参数参数描述
测量量程电压300mV、1V、3V、10V、30V、100V、300V、600V、1000V、1500V(峰值因数1.33)
电流直接输入 (峰值因数为 3)
5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A
30A: 300mA、1A、3A、10A、15A、30A
50A: 1A、3A、10A、15A、30A、50A
传感器输入(峰值因数为 3)30mV、100mV、300mV、1V、3V、10V
连续最大允许输入值电压峰值 2000V 或 RMS 值 1300V,取两者较小值
电流直接输入
5A:峰值 15A 或 RMS 值 6.5A,取两者较小值
30A:峰值60A 或RMS 值33A,取两者较小值
50A:峰值90A 或RMS 值55A,取两者较小值
传感器输入峰值不得超过量程的 4 倍,有效值不得超过量程的2倍
瞬时最大允许输入值
(≤ 1s)
电压峰值 3000V 或 RMS 值 1500V,取两者较小值
电流直接输入
5A:峰值 22.5A或 RMS 值 10A,取两者较小值
30A:峰值80A 或RMS 值40A,取两者较小值
50A:峰值100A 或RMS 值60A,取两者较值
传感器输入峰值不得超过量程的 5 倍,有效值不得超过量程的3倍
输入阻抗PA6000
电压输入阻抗输入电阻:2MΩ,输入电容:10pF
电流输入阻抗5A:输入电阻:100mΩ,输入电感:0.07μH
30A:输入电阻:10mΩ,输入电感:0.03μH
50A:输入电阻:5mΩ,输入电感:0.07μH
传感器电压输入阻抗输入电阻:1MΩ,输入电容:45pF
输入参数PA6000
输入带宽DC,0.1Hz~1MHz
采样率200KS/s
最大连续共模电压1000Vrms

精度:

输入信号频率范围PA6000
  电压 / 电流功率
DC电流5A 板卡:0.05+0.10+20uA
电流30A 板卡:0.05+0.05
电流50A 板卡:0.05+0.05
电压/ 传感器:0.05+0.05
电流5A 板卡:0.05+0.10+20uA* 电
压读数
电流30A 板卡:0.05+0.10
电流50A 板卡:0.05+0.10
电压/ 传感器:0.05+0.10
0.1Hz ≤ f < 30Hz0.10 + 0.200.20 + 0.30
30Hz ≤ f < 45Hz0.03 + 0.050.05 + 0.05
45Hz ≤ f < 66Hz0.01 + 0.030.02 + 0.04
66Hz ≤ f < 1KHz0.03 + 0.050.05 + 0.05
1KHz ≤ f < 10KHz0.10 + 0.050.15 + 0.10
10KHz ≤ f < 50KHz0.30 + 0.100.30 + 0.20
50KHz ≤ f < 100KHz2.00 + 0.202.00 + 0.30
100KHz ≤ f < 500KHz5.00 + 1.008.00 + 2.00
500KHz ≤ f ≤ 1MHz6.00 + 1.0010.00 + 2.00

功率分析仪的测量精度是在以下条件给出:温度:23±1℃;湿度:30~70%R.H.;输入信号:正弦波;共模电压:0V;预热后, 线路滤波器: OFF。λ(功率因数): 1。峰值因数:3。预热30分钟后,f是频率。数据更新率:500ms。

显示 :

显示参数PA6000
显示器12.1 寸彩色液晶
分辨率1280×800 像素
触摸屏支持触摸屏操作
显示更新与数据更新率相同

储存 :

内部固态硬盘容量60G 存储空间,支持长时间存储:大于 1 万小时 ( 常规 )
USB 存储接口支持 USB 存储接口

测试功能 / 测试条件 :
