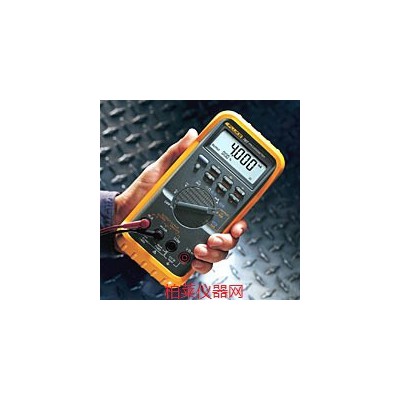

Fluke 787 过程万用表
Fluke 985 空气尘埃粒子计数器
Fluke 1750-TF 三相电能记录仪
Fluke PTi120 便携式口袋热像仪
Fluke 710 mA阀门测试仪
Fluke 725多功能过程校准器/校验仪
Fluke 289C真有效值工业用记录万用
Fluke 1535|1537 2500V绝缘电阻测试
Fluke 179C数字万用表
Fluke 922 空气流量|质量检测仪
产品概述: Fluke 1503 绝缘电阻测试仪
Fluke 1503 绝缘测试仪精巧细致，结实耐用，并且操作非常方便。 由于可以接受多种不同的测试电压，它们成为众多检修、调试和预防性维护场合的理想工具。
产品规格: Fluke 1503 绝缘电阻测试仪
| 交流/直流电压测量 | |||||
| 精度 | 量程 | 600.0 V | |||
| 分辨率 | 0.1 V | ||||
| 50 Hz 至 400 Hz ±（读数的 % + 位数） | ±(2% + 3) | ||||
| 输入阻抗 | 3 MΩ（标称），< 100 pF | ||||
| 共模衰减率（1 kΩ 不平衡） | 直流时 > 60 dB、50 或 60 Hz | ||||
| 过载保护 | 600 V rms 或直流 | ||||
| 接地连接电阻测量 | |||||
| 范围/分辨率 | 20.00 Ω | 0.01 Ω | |||
| 200.0 Ω | 0.1 Ω | ||||
| 2000 Ω | 1.0 Ω | ||||
| 20.00 kΩ | 0.01 kΩ | ||||
| 精度 | ±(1.5% + 3) | ||||
| 过载保护 | 2 V rms 或直流 | ||||
| 开路测试电压 | > 4.0 V, < 8 V | ||||
| 短路电流 | > 200.0 mA | ||||
| 绝缘规格 | |||||
| 测量值范围 | 0.01 MΩ 至 2000 MΩ | ||||
| 测试电压 | 500 V、1000 V | ||||
| 测试电压准确度 | + 20%，- 0% | ||||
| 短路电流 | 1 mA（标称） | ||||
| 自动放电 | 放电时间 < 0.5 秒，C = 1 µF 或更少 | ||||
| 带电电路指示器 | 在初始化测试前，如果终端电压 > 30 V，进行抑制测试 | ||||
| 最大电容性负载 | 在 1 µF 以下的负载可操作 | ||||
| 测量精度 | |||||
| 输出电压 | 显示范围 | 分辨率 | 测试电流 | 精准度 ±（% 读数 + 最低有效位数量） | |
| 500 V （0 % 到+ 20 %） | 0.1 到 20.0 MΩ | 0.01 MΩ | 1 mA @ 500 kΩ | ± （2.0 % + 5） | |
| 20.0 到 200.0 MΩ | 0.1 MΩ | ||||
| 200 到 500 MΩ | 1 MΩ | ||||
| 1000 V （0 % 到+ 20 %） | 0.1 到 200.0 MΩ | 0.1 MΩ | 1 mA @ 1 MΩ | ± （2.0 % + 5） | |
| 200 到 2000 MΩ | 1 MΩ | ||||
| 通用技术指标 | |||||
| 施加到任何端子的最大电压： | 600 V AC rms 或 DC | ||||
| 存放温度 | -40 °C 至 60 °C（-40 °F 至 140 °F） | ||||
| 工作温度 | -20 °C 至 55 °C（-4 °F 至 131 °F） | ||||
| 温度系数 | 温度 < 18 °C 或 > 28 °C（< 64 °F 或 > 82 °F）时，0.05 x（指定精度）/°C | ||||
| 相对湿度 | |||||
| 10 °C 至 30 °C（50 °F 至 86 °F）时，0% 至 95% | |||||
| 30 °C 至 40 °C（86 °F 至 104 °F）时，0% 至 75% | |||||
| 40 °C 至 55 °C（104 °F 至 131 °F）时，0% 至 40% | |||||
| 振动 | 随机，2 g，5-500 Hz，依据 MIL-PRF-28800F 2 类仪器 | ||||
| 撞击 | 按照 IEC 61010-1 第 2 版的规定，1 米跌落（1 米跌落测试，六面，橡木地板） | ||||
| 电磁兼容性 | 在一个 3 V/M 的射频磁场内，精确度 = 指定精度 (EN 61326-1:1997) | ||||
| 安全性 | 符合 ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04，和 IEC/EN 61010-1 第 2 版，IV 类测量 600 V (CAT IV) | ||||
| 认证 | CSA 按照标准 CSA/CAN C22.2 No. 61010.1-04；TUV 按照标准 IEC/EN 61010-1 第 2 版 | ||||
| 电池 | 四节 AA 电池（NEDA 15A 或 IEC LR6） | ||||
| 电池寿命 | 绝缘测试用途： | 室温条件下，新的碱性电池可供仪表进行至少 1000 次绝缘测试。这些标准结果是在将 1000 V 通过 1 MΩ 电阻的情况下测得的，工作周期为 5 秒钟开，25 秒钟关。 | |||
| 电阻测量： | 室温条件下，新的碱性电池可供仪表进行至少 2500 次接地连接绝缘测量。这些标准结果是在 1 Ω 电阻的情况下测得的，工作周期为 5 秒钟开，25 秒钟关。 | ||||
| 尺寸（高 x 宽 x 长） | 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in) | ||||
| 重量 | 550 g (1.2 lb) | ||||
| IP 防护等级 | IP40 | ||||
| 海拔 | 工作海拔 | 2000 m CAT IV 600 V, 3000 m CAT III 600 V | |||
| 非操作（存放） | 12000 m | ||||
| 过量能力 | 110% 量程 | ||||
| 内含附件 | TL224 测试导线，TP74 测试探头，夹子零件号为 1958654（红色）和 1958646（黑色），皮套和远程探头 | ||||
