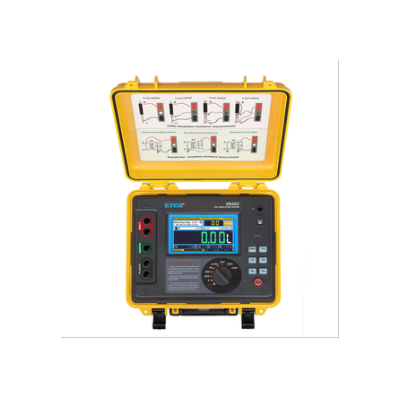

ETCR3500系列高压绝缘电阻测试仪量程宽广，分辨率高，操作便捷，坚固耐用，准确可靠、性能稳定，抗干扰能力强。仪表具有绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）；斜坡测试（RAMP）；滤波测试（10S、20S、30S、40S四种选择）；电压测试（V）；电容测试（uF）；电流测试（nA），电压监视器，测试计时器等功能。仪器应用于电缆、电机、发电机、变压器、互感器、高压开关、避雷器等大型设备的绝缘电阻测试，能用于大容量高压电气设备、输电线路绝缘电阻的测试。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而必不可少的仪表。
ETCR3500系列高压绝缘电阻测试仪产品特点：
1. 绝缘电阻量程高达5TΩ（10KV），2TΩ（5KV）。
2. 输出额定电压zui多达7档（250V，500V，1KV，2.5KV，5KV）。
3. zui大短路电流5mA。
4. 绝缘电阻测试（IR），极化指数测试（PI），吸收比测试（DAR）。
5. 斜坡测试模式（RAMP），滤波测试模式（FR）。
6. 电压监视器功能，自动监测被测物带电电压。
7. 测试计时器功能，自动记录测试时间。
8. 自动放电功能，测试后自动释放被测物的充电电荷。
9. 自动关机功能。
10. 大尺寸触摸彩屏。
11. 双层外壳结构，坚固耐用，防护等级IP65。
12. 大容量充电锂电池组。
13. 存储功能，可自动存储具有测试日期时间、测试计时的实时测试数据共1000组。
14. 上传功能。备有USB接口，记录数据可通过USB通讯线上传电脑进行数据统计分析。
二.型号类别
产品型号 | 额定电压 | 绝缘电阻量程 | 短路电流 |
ETCR3500 | 250V，500V，1KV，2.5KV，5KV | 0.5MΩ~2TΩ | >5mA |
ETCR3500B | 250V，500V，1KV，2.5KV，5KV，10KV | 0.5MΩ~5TΩ | >5mA |
三.绝缘电阻量程及精度
额定电压 | 绝缘电阻测量范围 | 测量精度 | 备注 |
250V | 0.5MΩ～10GΩ | ±5% | |
10GΩ～50GΩ | ±10% | ||
50GΩ～100GΩ | ±20% | ||
500V | 1MΩ～20GΩ | ±5% | |
20GΩ～100GΩ | ±10% | ||
100GΩ～200GΩ | ±20% | ||
1KV | 1MΩ～50GΩ | ±5% | |
50GΩ～200GΩ | ±10% | ||
200GΩ～500Ω | ±20% | ||
2.5KV | 1MΩ～100GΩ | ±5% | |
100GΩ～500GΩ | ±10% | ||
500GΩ～1TΩ | ±20% | ||
5KV | 1MΩ～200GΩ | ±5% | |
200GΩ～1TΩ | ±10% | ||
1TΩ～2TΩ | ±20% | ||
10KV | 1MΩ～500GΩ | ±5% | |
500GΩ～2TΩ | ±10% | ||
2TΩ～5TΩ | ±20% | ||
1 TΩ（Tera ohm）=1000GΩ=1012Ω
1 GΩ（Giga ohm）=1000MΩ=109Ω
1 MΩ（Mega ohm）=1000KΩ=106Ω
四.技术规格
功 能 | 绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）；滤波器功能（4种时间选择10S、20S、30S、40S）。电压测试（V）；电容测试（uF）；电流测试（nA）。 |
电 源 | 可充电锂电池5.2Ah |
额定电压 | ETCR3500：250V，500V，1KV，2.5KV，5KV ETCR3500B：250V，500V，1KV，2.5KV，5KV，10KV |
输出电压精度 | （5%～10%）±10V |
绝缘电阻 测试范围 | ETCR3500：0.5MΩ～2TΩ ETCR3500B：0.5MΩ～5TΩ |
输出短路电流 | >5mA |
极化指数测试 | 有 |
吸收比测试 | 有 |
斜坡测试模式 | 以预设电压的10%为步进量测试,直至预设电压 |
滤波测试模式 | 10S、20S、30S、40S四种选择 |
电压测试 | 范围：AC/DC:0V～1000V；精度±10%rdg±5dgt |
电流测试 | 范围：0.01nA～8mA；精度±5%rdg±5dgt |
电压监视器 | 监测被测物电压，监测测试后的放电状态，电压大于36V时禁止测试，保护仪表及操作人员 |
测试计时器 | 自动记录测试时间，计时范围：0s～9999s |
存储功能 | 自动存储带有日期时间的测试数据，共1000组 |
上传功能 | 通过USB通讯线，把存储的测试数据上传到电脑。 |
电池电量显示 | 有电池电量显示，电池电压低时提醒及时充电 |
自动关机功能 | 开机15分钟后自动关机 |
仪表尺寸 | 280mm×260mm×160mm |
仪表质量 | 4400g (含电池) |
测试线 | 红色高压测试线1个（配鳄鱼夹1个、挂钩1个）， 绿色测试线1个， 黑色测试线1个 |
保护等级 | 合上盖子IP65， 打开盖子IP40 |
抗干扰能力 | 3mA AC 50Hz |
工作环境 | -20℃～50℃；80%rh |
存储环境 | -25℃～65℃；80%rh |
绝缘电阻 | 50MΩ（1000v）（测试线路与外壳间） |
耐 压 | AC 3Kv 50Hz 1min（测试线路与外壳间） |
适合安规 | IEC61010-1，IEC61326-1 |
