和普泰克 HP8682P快充电源自动测试电子负载

HP868XP系列可编程直流电子负载，快充电源自动测试负载，主要应用于快速充电器、适配器、电池、AC-DC、DC-DC模块、移动电源及电子元器件等产品性能快速测试。为设计研发和生产线测试提供实用有效的解决方案。具有CC定电流模式、CV定电压模式、CR定电阻模式、CW定功率模式四种基本功能；及动态测试、自动测试、LED、List、OCP、EFFECT、Battery和Short等多种测试功能。同时还具有快充电源检测模式；兼容PD2.0、 PD3.0&PPS快充协议； QC2.0、QC3.0、QC4+快充协议； MTK、PE+、PE2.0 、SCP、FCP、D+D-等协议；电子负载支持RS232、RS485、以太网通讯接口（选配），根据您设计和测试的需求可提供多用途解决方案。

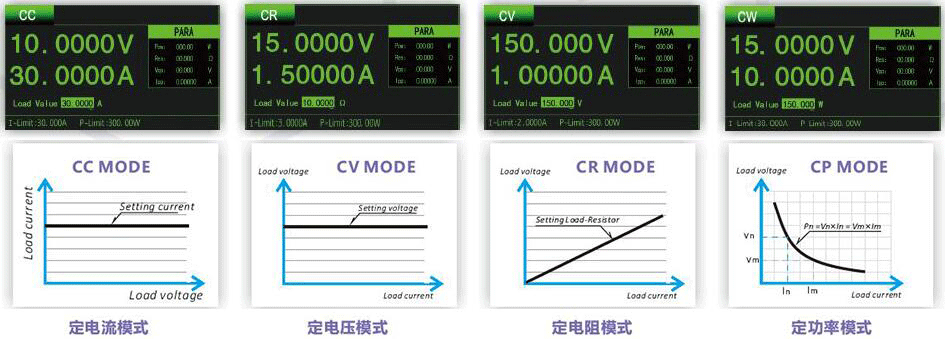

HP8682P快充电源自动测试电子负载-基本测试模式:

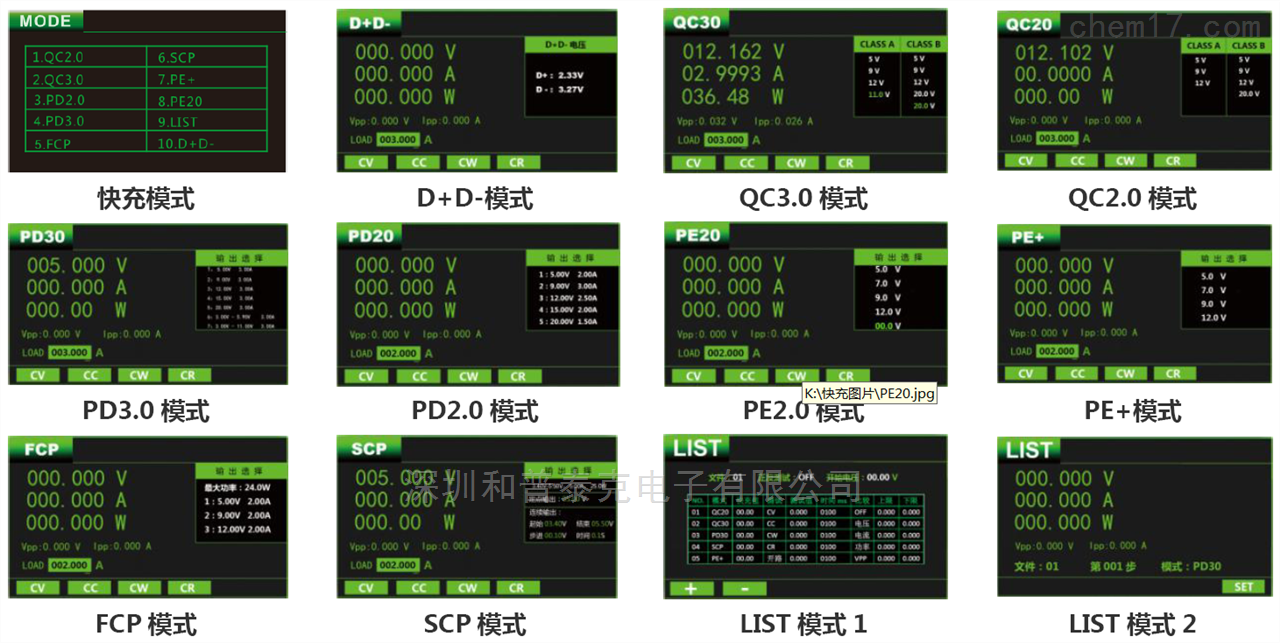

HP8682P快充自动测试电子负载-快充电源自动测试模式:

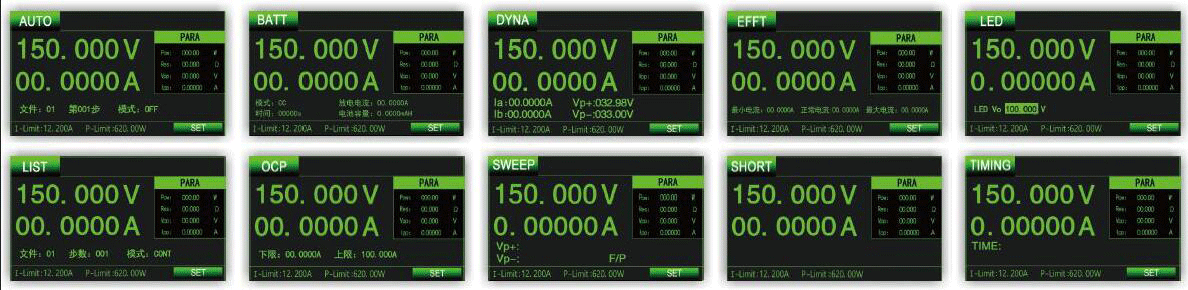

快充自动测试电子负载-扩展模式:

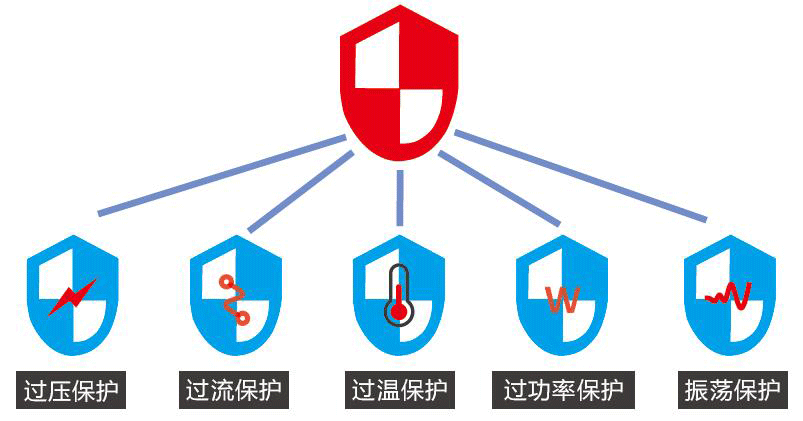

快充自动测试电子负载-多种保护功能:

负载保护功能由软件和硬件结合实现的多重保护，拥有多种保护功能：过流保护、过压保护、过功率保护、过温度保护、反接保护、环路震荡保护。用户可以通过设置爬升斜率和下降斜率来实现软件开启或关闭，避免带在和卸载时的过充。

额定输入(0~40℃)

功率

150W

电压

0~15V

0~150V

电流

0~3A

0~30A

FC快充模式

协议

HP8680P：QC3.0、QC2.0、MTK PE2.0、D+D-

HP8681P：PD3.0 USBpps、PD2.0、QC4+、QC3.0、QC2.0、MTK PE2.0、D+D-

HP8682P：FCP、SCP、PD3.0 USBpps、PD2.0、QC4+、QC3.0、QC2.0、MTK PE2.0、D+D-

CV

定电压模式

量程

0~15V

0~150V

分辨率

0.1mV

1mV

精度

±(0.03%+0.02%FS)

CC

定电流模式

量程

0~3A

0~30A

分辨率

0.1mA

1mA

精度

±(0.03%+0.05%FS)
