和普泰克 HP8802系列大功率直流电子负载

●24位真彩色液晶显示屏（LCD）,GUI操作界面；  ●具备通讯速度快、集成度高、稳定性高的特点；

●具有：过压、过流、过功率、过热保护报警；反极性保护提示；  ●500KHz高速电压电流同步采样；分辨率可达0.1mV/0.01mA；

●电压、电流纹波实时显示,支持主从机并联使用;   ●支持RS232、RS485、以太网通讯；

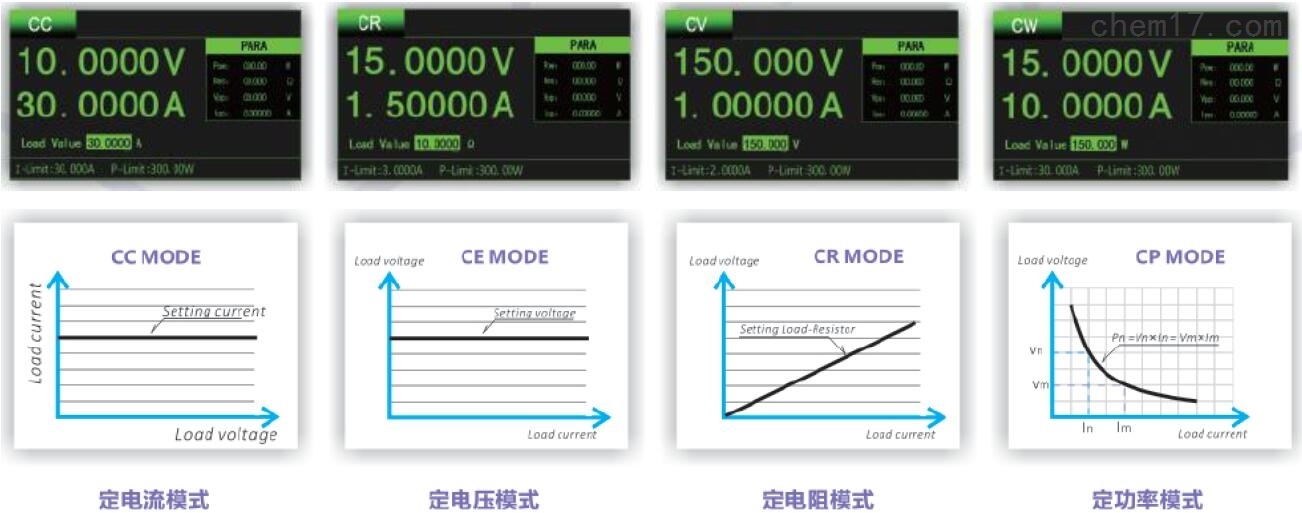

HP8802大功率直流电子负载-基本测试模式:

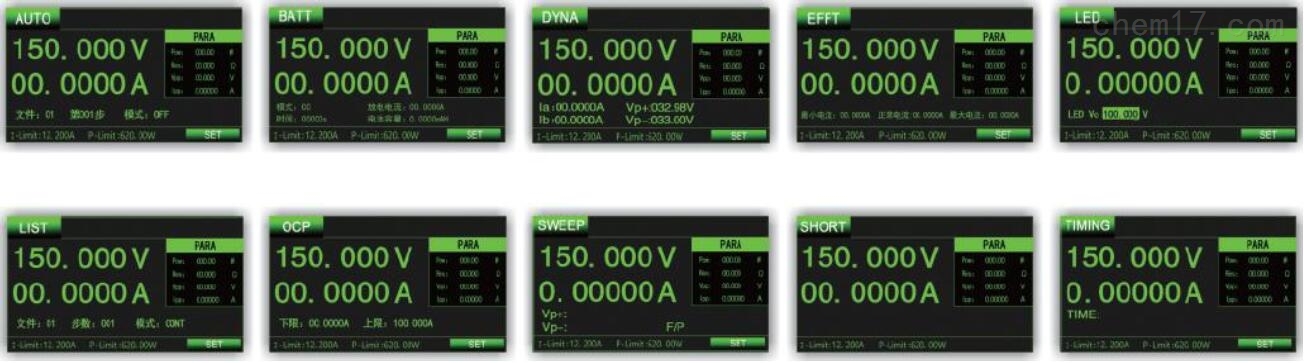

HP8802可编程直流电子负载-扩展模式:

额定输入

(0~40℃)

功率

8000W

8000W

8000W

电压

0~15V

0~150V

0~50V

0~500V

0~15V

0~150V

电流

0~24A

0~240A

0~12A

0~120A

0~50A

0~500A

Minimum操作电压

1V@240A

2.5V@120A

1.5V@500A

CV

定电压模式

量程

0~15V

0~150V

0~50V

0~500V

0~15V

0~150V

解析度

0.2mV

2mV

0.7mV

7mV

0.2mV

2mV

精度

±(0.05%+0.025%FS)

CC

定电流模式

量程

0~24A

0~240A

0~12A

0~120A

0~50A

0~500A

解析度

0.3mA

3mA

0.1mA

1mA

0.7mA

7mA

精度

±(0.1%+0.1%FS)

CW

定功率模式

量程

8000W

解析度

16Bits

精度

±（0.2%+0.2%FS）

CR

定电阻模式

量程

0.006Ω~6kΩ

0.025Ω~42kΩ

0.008Ω~6kΩ

解析度

16Bits

精度

±0.1%

LED

模式

带宽

100KHz以上

Rd系数

0.001~1

（DYNA）

动态模式

Ta＆Tb

10uS~50S

分辨率

10uS

上升/下降斜率

3.2A/uS

0.8A/uS

3.2A/uS

V

电压回读值

量程

0~15V

0~150V

0~50V

0~500V

0~15V

0~150V

解析度

0.1mV

1mV

0.3mV

3mV

0.1mV

1mV

精度

±(0.025%+0.025%FS)

I

电流回读值

量程

0~24A

0~240A

0~12A

0~120A

0~50A

0~500A

解析度

0.1mA

1mA

0.09mA

0.9mA

0.1mA

1mA

精度

±(0.05%+0.05%FS)

纹波回读值

范围（R/I）

150V/240A

500V/120A

150V/500A

解析度

10Hz~250KHz

精度

±1%

保护范围

OPP

8400W

OCP

252A

126A

525A

OVP

15.75V

157.5V

52.5V

525V

15.75V

157.5V

OTP

≒85℃

≒85℃

≒85℃

短路功能

≒252A

≒126A

≒525A

电池测试功能

Battery Input:0.5-150V；Max. Measruement：Capacity=999.999AH；Time range=0-99999S

通讯端口

RS232/RS485/LAN

尺寸

L*W*H

700*481*448(mm)

重量

≈ kg

80kg
