艾示科 CA3018 3000A交流柔性夹具上的适配器EXTECH

一、EXTECH CA3018 简单介绍 ：

CA3018交流电柔性钳头适配器，该款适配器可测量 3000A 以下的交流电。当该 CA 系列适配器与标准 DMM（数字万用表）连接后，在 mV 交流模式下的标准 DMM 可用来显示电流测量值。CA3018 型适配器的钳头为 18”（45.7cm），而 CA3010 型适配器的钳头为 10”（25.4cm），这两款仪表在其他方面均相同。这两款仪表均是 CAT IV 600V CAT III1000V 专业仪表。该仪表在交付前均经过完整测试及校准，只要妥善使用，您便可常年享受其可靠服务。

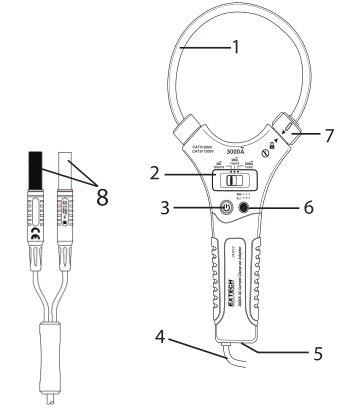

二、EXTECH CA3018 仪表图示 ：

仪表说明
1.  柔性电流钳
2.  量程选择开关
3.  电源按钮
4.  香蕉插头电缆
5.  电池仓
6.  电池状态图标
7.  钳头锁定装置
8.  测试导线香蕉插头

三、EXTECH CA3018 规格特征 ：

一般规格
钳口 柔性、带锁定装置、可测量外径在 7.5mm（0.3”）以上的导线
电池状态指示灯  LED 指示灯缓慢闪烁（电量 > 2.5V）或快速闪烁（电量 < 2.5V）
AC 带宽  45 至 500Hz（正弦波）
工作温度和湿度
0~30C（32~86F）；最高 80%RH
30~40C（86~104F）；最高 75%RH
40~50C（104~122F）；最高 45%RH
存放温度和湿度
-20~60C（-4~140F）；最高 80%RH
温度系数  0.2 x 特定精度/ C，< 18C（64.5F），> 28C（82.4F）
工作海拔高度  工作海拔高度在 2000m（6562’）以下
电池  两节“AAA”1.5V 电池
电池寿命  碱性电池达到 160 小时
尺寸（W x H x D）  CA3010 型：120 x 280 x 25 mm（4.7 x 11.0 x 1.0”）
CA3018 型：130 x 350 x 25 mm（5.1 x 13.8 x 1.0”）
重量  CA3010 型：170g（6.0 oz.）
CA3018 型：200g（7.1 oz.）
安全标准  室内使用应符合 EN61010-1、EN61010-2-032、及 EN61326-1
关于双层绝缘的规定；并符合过电压 CAT IV 600V、CAT III
1000V 污染等级 2 的相关规定
冲击和振动  MIL-PRF-28800F 正弦振动（最大 5-55 Hz，3g）
掉落保护  从 1.2m（4’）的高度处掉落到硬木或混凝土地板上

四、EXTECH CA3018 操作说明 ：

交流电的测量
警告：在开始测量前，应确保待测装置的电源断开。在未将电流钳与待测装置安全夹紧之前，切勿为待测装置通电。
注意：在整个测试期间，切勿用手在 LCD 上方移动，以免影响读数的精确度。
1.  关闭钳头适配器、DMM 及待测装置。
2.  用随附的香蕉插头将钳头适配器与 DMM 的香蕉插孔相连接。
3.  开启 DMM 并将其设定在 AC V 模式。
4.  将钳头适配器的量程选择开关设定在所需的电流测量范围。
5.  按逆时针方向转动钳头适配器带有滚花表面的钳头锁定机构可松开柔性钳头。
6.  用柔性钳头探头将待测装置的唯一一条导线完全钳绕（见附图）。切勿尝试测量超过仪表额定电流范围的任何电流。
7.  开启钳头适配器（按下电源开关），然后开启待测装置。在整个测试期间，切勿用手在 LCD 上方移动，以免影响读数的精确度。
8.  读取 DMM 显示屏上的电流值。
9.  在松开柔性钳头以及断开待测装置的连接之前，应将待测装置的电源断开。
