艾示科 RPM40结合接触/激光光电式转速计EXTECH

一、EXTECH RPM40 简单介绍 ：

RPM40 型光电/接触组合式转速计。该组合式转速计采用专利设计，可提供接触式和非接触式转速测量。另外，线性表面速度可以 ft/min 或 m/min 为测量单位。该仪表在交付前均经过完善测试及校准，只要妥善使用，将会使您常年享受其可靠服务。

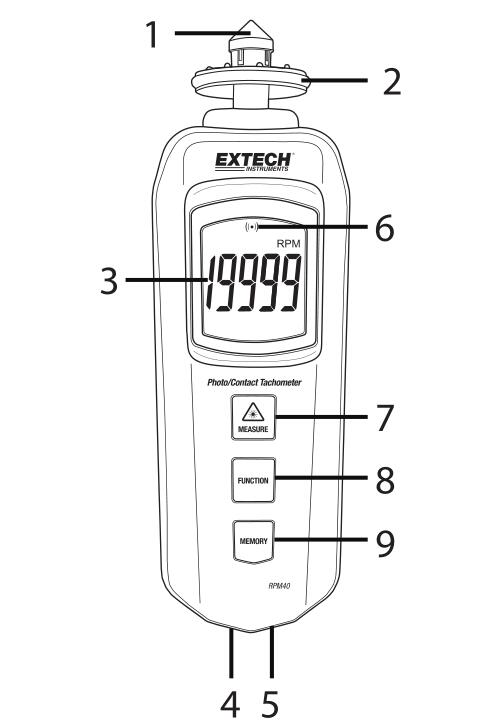

二、EXTECH RPM40 仪表图示 ：

1. 转速适配器（接触式）
2. 表面速度轮
3. LCD 显示屏
4. 光电检测传感器
5. 激光笔（红色）
6. 监控器图标
7. Measure（测量）按钮
8. Function（功能）按钮
9. Memory（存储）按钮
电池仓位于仪表背面。

三、EXTECH RPM40 规格特征 ：

测量与范围  光电转速计： 5 至 99,999 RPM
接触式转速器：0.5 至 19,999 RPM
表面速度：
m/min.– 0.05 至 1,999.9 m/min.
ft/min.– 0.2 至 6,560 ft/min.
in/min.– 2.0 至 78,740 in/min.
分辨率   RPM
0.1 RPM (< 1000 RPM)
1 RPM ( ≥ 1000 RPM)
m/min
0.01 m/min ( <100 m/min)
0.1 m/min ( ≥ 100 m/min.)
ft/min.
0.1 ft/min.( <1000 ft/min.)
1 ft/min ( ≥ 1000 ft/min.)。
in/min.
0.1 in/min.(<1000 in/min.)。
1 in/min.( ≥ 1000 in/min.)。
显示屏  LCD 尺寸：32mm x 28mm (1.26 x 1.10”)
大 5 位双面显示屏，含测量单位和警报指示符
精确度  ±（读数值的 0.1% + 1 位数）
采样率  光电模式：1 秒 (> 60 RPM)
接触模式：1 秒 (> 6 RPM)
光电转速仪探测距离  通常为 5 至 150cm（2 至 60”）
时基电路  石英晶体
激光光源  小于 1 mW；2 级激光二极管；645 nm
工作温度  0 至 50°C（32 至 122°F）
工作湿度  相对湿度低于 80%
内存  存储/调用最高、最低和最新读数
电池  4 x 1.5V AAA 电池
功耗  光电转速计： 约 20 mA DC
接触式转速器： 约 9.5 mA DC
尺寸  165 x 50 x 33 mm (6.5 x 2.0 x 1.3”)
重量  182g (0.4 lbs.)含电池重量
随附配件  电池，反光带 60cm (24")，表面速度/rpm 旋转件（锥形或漏斗形）
紧凑型便携式转速计
光电/接触组合式转速计
光电转速计瞄准用激光笔
非接触式光电转速计可检测距离达 1.5m (4.9 ft.)
测量范围广，从 0.5 到 19,999 RPM（接触式）和 99,999 RPM（光电）
0.1% 基本精确度
存储/调用最高、最低和最新读数
坚固、轻薄的 ABS 塑料外壳

四、EXTECH RPM40 操作说明 ：

选择功能
长按 MEASURE 按钮 (7)，然后在按住 MEASURE 的同时，短按 FUNCTION 按钮 (8) 以逐一显示这些模式。可用模式包括：接触式转速测量、表面速度 (m/min)、表面速度(ft/min)、表面速度 (in/min) 和光电转速测量（激光笔将打开此模式）。
注意：当一个功能被选定后将会变成默认操作模式（即使设备关闭），直到换为其他功能。
光电转速测量
1. 根据上述章节的说明选择光电转速测量模式。
2. 将合适尺寸的方形反光带置于待测物体的表面。
3. 长按 MEASURE 按钮，然后将激光笔与反光带对齐。测量距离应限制在 2 至 60”（5至 150cm）。
4. 当反光带通过光束时确认监控器图标 (6) 出现在 LCD 显示屏上。
5. LCD 显示屏上的转速读数稳定后松开测量按钮。
6. 如果转速低于 50 ，则需要增加方形反光带。按照方形反光带数量划分显示屏读数，以计算每分钟的实际转速。
注意：较强的环境光线可能会干扰反射光。必要时需遮挡目标区域。
小心：旋转中的物体可能会导致危险。请谨慎操作。
