艾示科 RPM33结合接触/激光光电式转速计 EXTECH

一、EXTECH RPM33 简单介绍 ：

RPM33 数字转速计可以对下列项目进行快速而精确的测量：转速 (RPM)、总转数 (REV)、频率 (Hz)、表面速度（米每分、英寸每分、英尺每分、码每分）、长（米、英寸、英尺和码），具备测量范围广、分辨率高、清晰易读的背光 LCD 显示屏、MAX-MIN-AVG 读数存储、记录/调用读数以及激光瞄准。该仪表在交付前均经过完善测试及校准，只要妥善使用，将会使您常年享受其可靠服务。

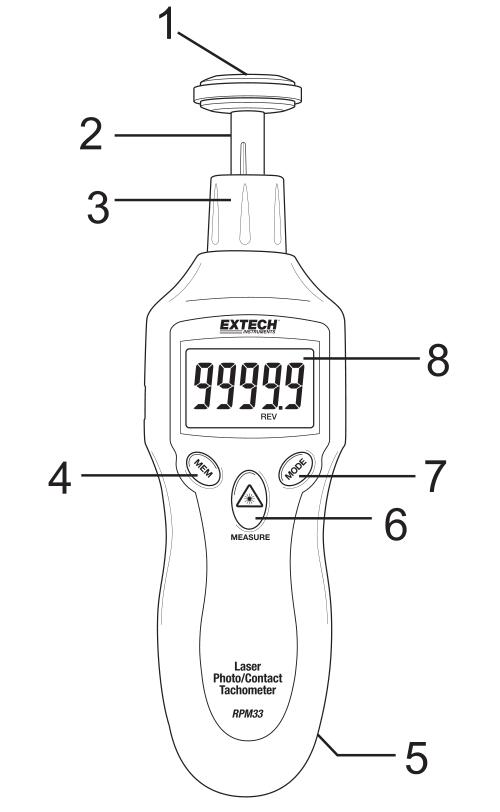

二、EXTECH RPM33 仪表图示 ：

仪表描述
1. 表面（旋转圆周）轮配件可连接到轴（配备橡胶锥形和凹形配件）
2. 适配器轴
3. 可拆卸轴环（光电传感器和激光光源位于轴环下方的仪表顶端）
4. MEM（内存）按钮
5. 电池仓（后部）
6. MEASURE（测量）按钮
7. MODE（模式）按钮
8. LCD 显示屏
按键说明
MEM（内存）按钮：用于记录/调用读数
MEASURE（测量）按钮：长按以获取读数。按下时将开启用于光电转速测量的激光笔
MODE（模式）按钮：短按以切换测量单位。长按 2 秒钟，在表面速度和长度测量模式之间切换

三、EXTECH RPM33 规格特征 ：

时基  石英水晶
显示屏 5 位 LCD 显示屏
激光光源  2 级激光 < 1mW 强度；波长为 630 至 670nm
检测距离  50 至 500mm（2 至 20"）
采样时间  0.5 秒（超过 120 rpm）
转速计精确度  ±（0.05% 读数 + 1 位数）
内存  测量数据存放在“读数集”中。读数集由一 (1) 个瞬时测量值加
MIN/MAX/AVG 读数组成。每个测量会话可使用十 (10) 个“读数集”
操作条件  0 °C 至 50 °C（32 °F 至 122 °F）；最高相对湿度 80%
电源  9V 电池
功耗  约  45mA DC
重量  151g (5.3oz.)
尺寸  160 x 60 x 42 mm (6.2 x 2.3 x 1.6")
大5位背光液晶显示屏
基于微处理器的石英晶体振荡器保持高精度
存储/调用存储器中的10个数据，其中4个参数（测量值，最大值，最小值和平均值）
宽RPM（照片和接触）和线性表面速度/长度（接触）测量
激光导向更远距离非接触测量高达1.6ft（500mm）
完成接触轮转速或线性表面速度/长度，9V电池，反光带和软壳

四、EXTECH RPM33 操作说明 ：

非接触式（光电）转速计测量
1. 根据上文“测量前的准备工作”章节中的说明准备非接触式测量。
2. 使用 MODE 按钮（短按）以选择 RPM（每分钟转数）或 Hz（赫兹：每秒钟转数）作为度量单位。
3. 长按 MEASURE 按钮以开始测量会话。在测试期间按下 MEASURE 按钮，并在会话结束时松开。
4. 将仪表在 2" 至 20"（50 至 500mm）的距离指向待测设备。确保用反光带对齐激光束（查看之前章节中的图表）。
5. 确认当反光带通过光束时 ( (( )))LCD 显示屏上显示监控器图标。
6. 读出 LCD 显示屏上的测量值。
7. 当 MEASURE 按钮松开时，最后的读数将在显示屏上停留 5 至 10 秒钟。然后“自动关机”功能将关闭仪表。将显示 HOLD 图标。
非接触（光电转速计）测量注意事项
较强的环境光线可能会干扰反射光束。必要时需遮挡目标区域。
非反光区域必须始终大于反光区域。
如果轴或旋转的物体正常反光，则必须在使用反光带前用黑色胶带或油漆将其遮盖。
要改善低转数测量值的重复性。须增加反光带面积。按照方形反光带数量划分显示屏读数，以计算每分钟的实际转速。
