思议 5213A综合数据通信分析仪

产品综述

       5213A综合数据通信分析仪是符合标准PXI/CPCI总线的模块化便携式仪器，用户可以根据测试需要选配相应的模块，可选模块包括双端口RapidIO模块、双端口2G FC模块、双端口4G FC模块、双端口8G FC模块、4端口千兆以太网模块、8端口RS232/422/485模块、8端口ARINC429模块、单通道多功能1553B模块、双端口CAN模块和10G SDH/OTN模块等，各模块符合相应接口的技术规范，支持全速数据发送和接收分析，具有比特误码、告警和在线错误检测功能。除10G SDH/OTN模块外，其它所有模块支持全速数据过滤、触发与捕获，每端口具有至少32M字节存储空间；具有协议仿真和解码等功能等。

功能特点

• 标准PXI/CPCI总线兼容结构，3U或6U尺寸

• 支持多种标准接口，模块化结构，任意选配

•   所有模块可并行工作，具有发送和捕获功能

• 所有接口具有误码和告警测试功能

• 支持二次开发

5213A综合数据通信分析仪能够对数据通信网络及设备进行全面测试，其主要功能包括：

（1）误码和告警测试

（2）数据和错误统计功能

（3）过滤、触发和捕获功能

（4）数据发生功能

（5）协议解码功能

（6）PDH、SDH、OTN测试功能

误码和告警测试

5213A综合数据通信分析仪支持所有端口的误码和告警测试功能，端口类型包括FC、RS232、RS422、RS485、CAN、以太网、1553B、ARINC429、SDH、PDH、OTN等。误码测试图形包括PRBS和可编程字图形，可按比率或插入单次误码。

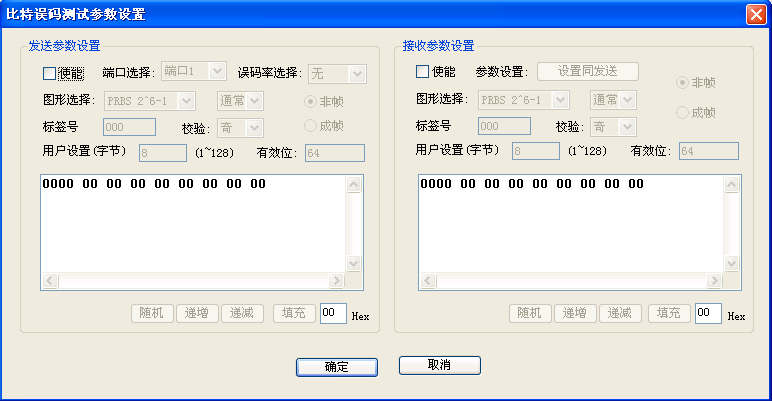

ARINC429比特误码测试设置

  数据和错误统计功能

5213A综合数据通信分析仪可以统计各端口上的数据和错误。不同的接口统计的参数不同，一般都包括接收的数据或消息总数以及错误计数等。

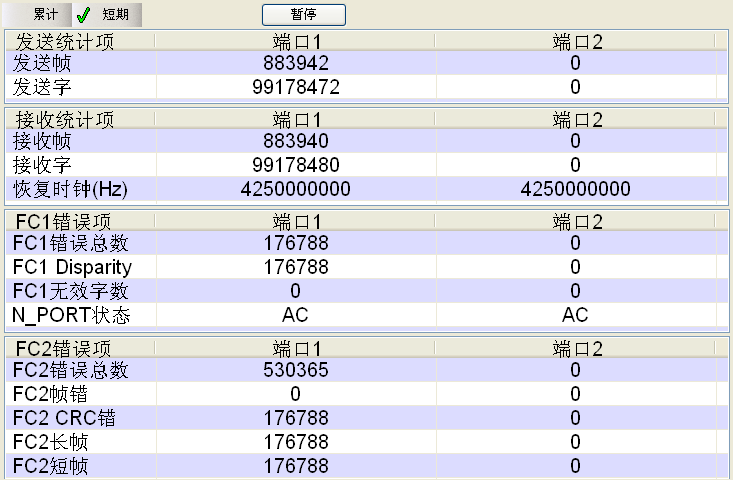

FC性能统计

过滤、触发和捕获功能

5213A综合数据通信分析仪可以捕获端口上的通信数据。每个端口具有32M～256M字节（容量与模块相关）的存储器，可以全速存储接收的数据，捕获的数据可存储到主机的硬盘上。

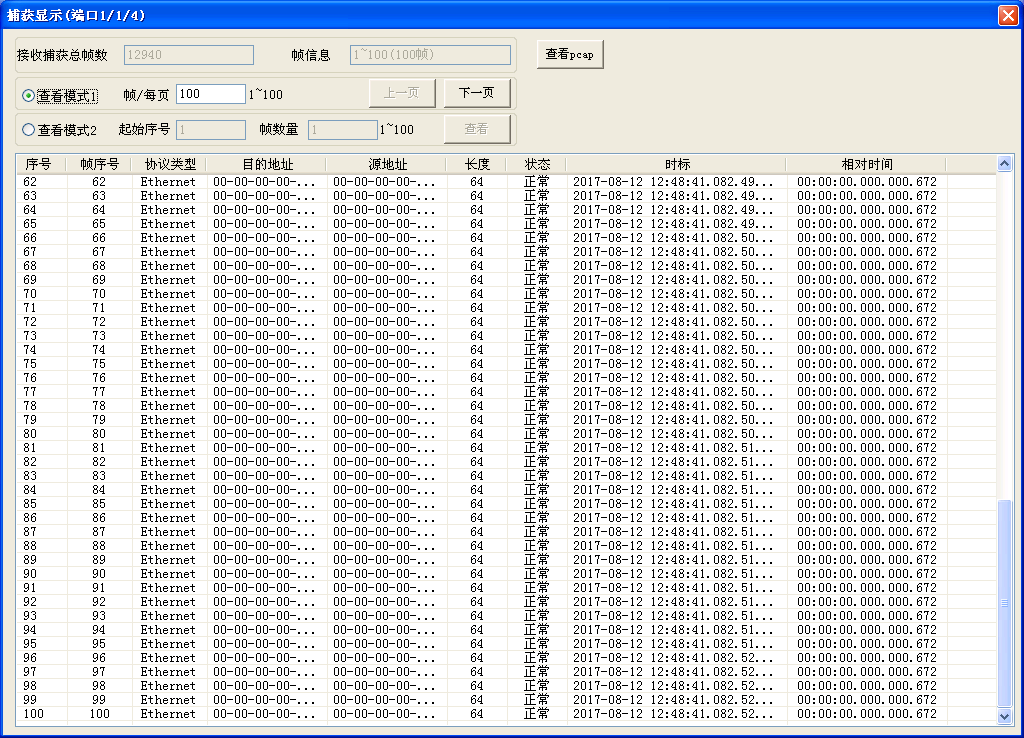

千兆以太网捕获数据显示

5213A综合数据通信分析仪提供了种类丰富的过滤和触发功能，在捕获数据时可以按照数据内容或错误等进行过滤和触发，并在捕获的数据上打上时间标签。

CAN过滤与触发设置

数据发生功能

5213A综合数据通信分析仪具有功能全面的数据发生功能，它可以按标准或设定的间隔发送数据，数据格式符合各自总线的标准，如1553B、ARINC429、RS232、RS422、RS485、以太网、CAN、FC、PDH、SDH、OTN等，发送的数据间隔可设置。

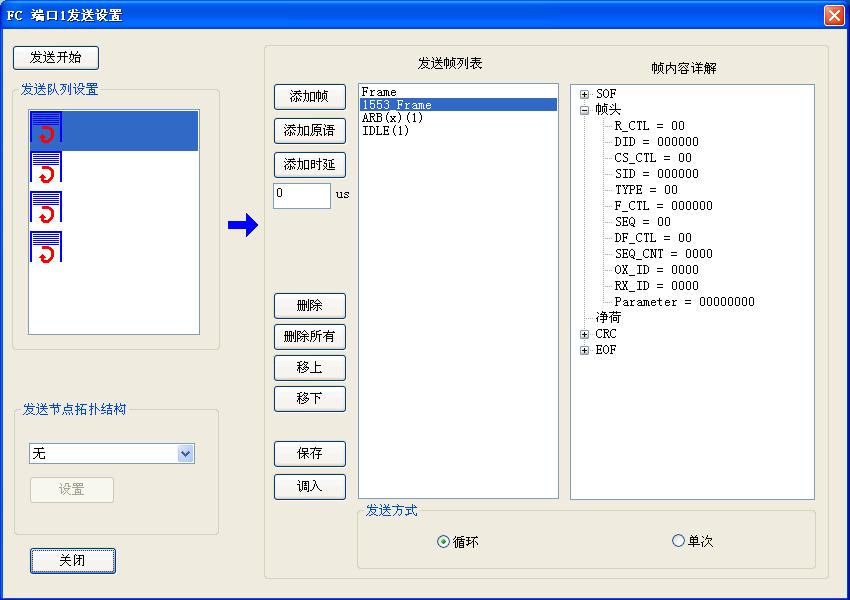

FC发送设置

协议解码功能

5213A综合数据通信分析仪可以按照相关标准，将捕获的数据进行解码显示，其支持的标准包括GJB289A、HB6096、TCP/IP、SLIP、CAN2.0A/B、FC-AE-ASM、FC-AE-1553、SCSI、FICON等。

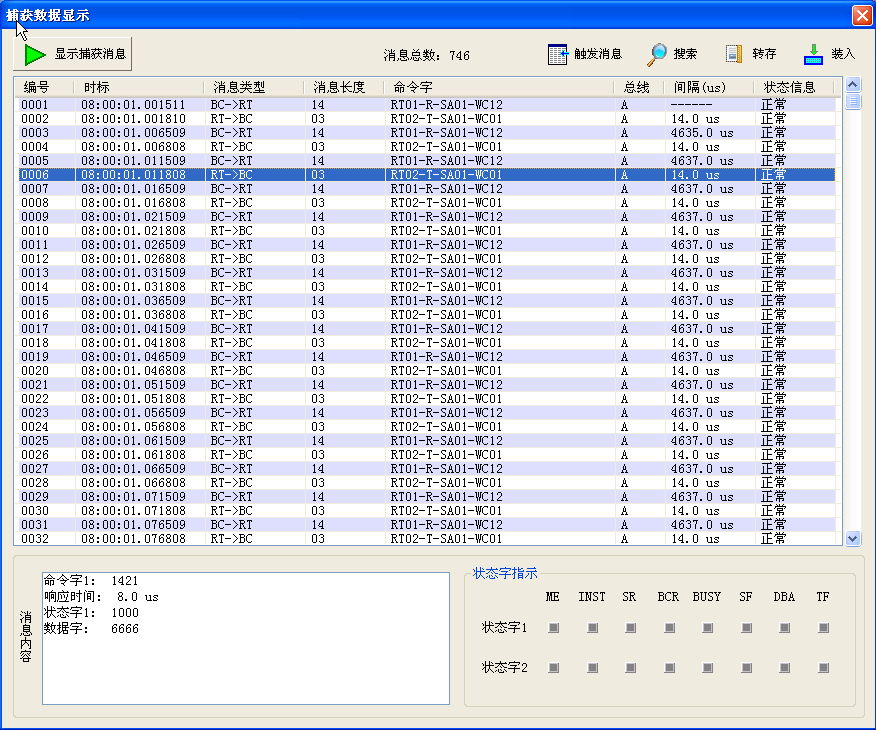

    1553B捕获数据的解码

PDH、SDH、OTN测试功能

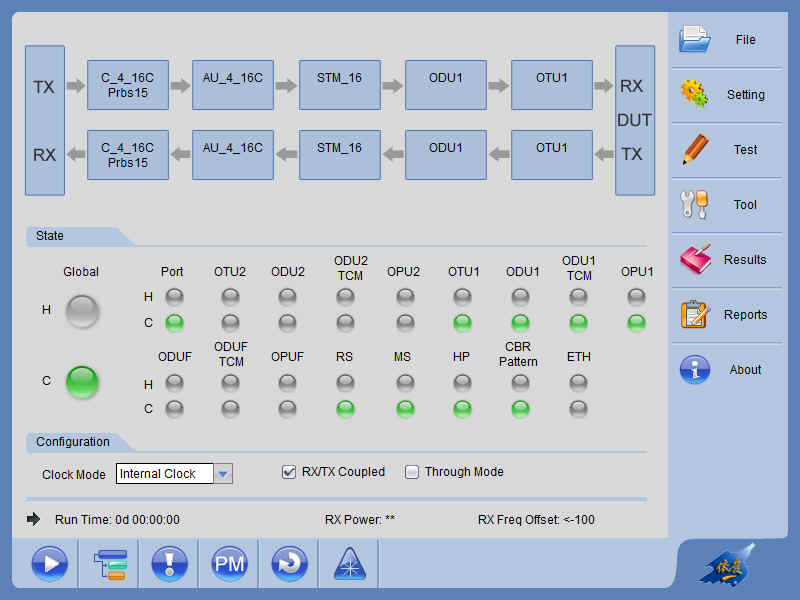

5213A综合数据通信分析仪将PDH/SDH/OTN网络和设备的综合传输性能测试能力溶于一体，支持PDH/SDH/OTN比特误码等传输性能测试；支持ITU-T建议标准告警监测；具有可编程的误码注入与测试分析、开销操作与监测、指针设置与测试、频率测量、光通道数据单元 （ODU）复用测试等功能。

有任何疑问，请及时与我们沟通！期待您的电铃！

       电话：0755-89686581

           13265803631/鸿泽
