思议 5251多模终端综合测试仪

产品综述

5251多模终端综合测试仪可以提供CW信号；完成TD-LTE、TD-SCDMA和GSM通信标准制式下行信号的发生、呼叫、功率控制、信号分析、终端综合测试，模拟基站、RNC和核心网的信令功能，可广泛应用于无线通信终端的研发、生产、认证、维修和教学等领域。

5251多模终端综合测试仪通过不同的选件配置能够满足多种测试需求：配置TD-LTE 、TD-SCDMA（包括HSDPA、HSUPA）和GSM(包括GPRS、EDGE）系统硬件平台和相应的系统模拟、信号分析软件，能够支持相应终端射频测试，覆盖3GPP TS 36.521-1、3GPP TS 34.122和3GPP TS 51.010-1协议规定的测试项目；具备通过软硬件升级支持FDD-LTE、TD-LTE-A标准制式的测试能力。

功能特点

• 频率范围：800MHz～2800MHz

• 支持TD-LTE /TD-SCDMA/GSM终端射频一致性测试

• 单表支持MIMO 2×2测试，支持MIMO 4×4测试扩展

• 支持双通道并行测试、收发分离

• 支持非信令模式的板级校准

• 支持音频环回模式

• 支持标准的GPIB和TCP/IP接口，有完整的远程控制功能

• 中/英文操作界面，TFT真彩液晶显示

• 支持USB接口存储卡，可用于存储测量参数及测量结果，并用于软件升级

  利用5251多模终端综合测试仪协议栈和模块化设计的特点，无论是TD-LTE、TD-SCDMA、GSM终端的板级校准，终端射频一致性测试，还是音频一致性测试，5251多模终端综合测试仪都能快速准确测试相应参数，并给出测试结果，能为各种当前和将来的无线设备提供快速和精确的测试。

• 快速自动化测试

  5251支持多种板级校准方式，有利于各终端厂家自主开发或与本单位合作开发快速自动校准和自动化综合测试程序。大大提高终端生产速度和节约生产成本。

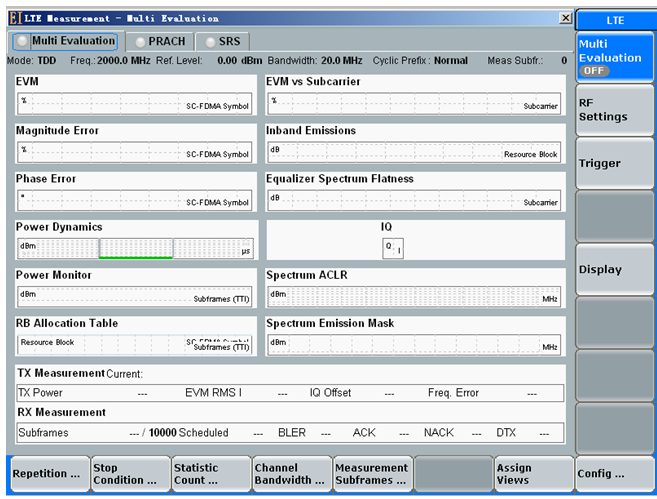

仪器测量显示届面

• 双通道并行测试

      两个射频通道可以同时独立测试，提高测试效率，降低生产测试成本，可直接实现两天线双端口测试，并支持四天线测试扩展。

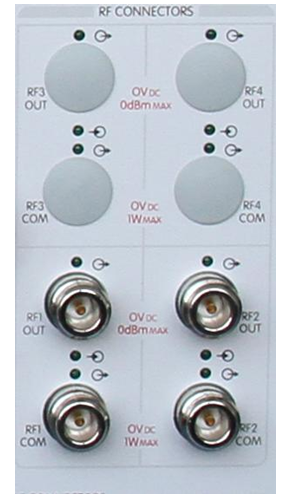

仪器射频接口图

       综合的RF前端免去了外设硬件（前面板为将来端口扩展做好准备）

• 收发分离

  支持收发分离的射频通路，用户可根据实际情况对上下行频率和增益进行单独配置，便于搭建射频一致性测试系统，灵活实现对TDD的支持和FDD的扩展。

• 可扩展性

  由于标准在不断演化，终端的新品不断推出，功能不断强大，终端的研发和生产测试项也不断增多，5251多模终端综合测试仪强大的协议栈和整机采用的模块化设计方式，有利于测试功能的扩展。

• 具有多种接口，方便搭建测试系统

  5251多模终端综合测试仪提供10MHz参考、5ms触发信号、80ms触发信号、GPIB、TCP/IP、USB等多种接口，用户可以选择多种仪器实现系统集成测试，支持终端射频一致性测试系统的搭建。

• 各测试用例用独立界面显示，方便用户分析测试结果

• 5251提供友好的用户界面，用户可根据需要选择测试项运行，并可在执行过程中观察系统状态，在执行结束后获得测试结果报告，并且各测试用例用独立界面显示，方便用户分析和解决问题。
