思议 9208N 5G mMTC移动物联网综合测试系统 100kHz～6GHz

产品综述

       9208N 5G mMTC移动物联网综合测试系统是一套5G移动物联综合测试设备，包含移动物联信号模拟和移动物联信号分析两部分，主要是用来解决5G物联设备研发测试难题的。这套系统可以提供目前行业急需的NB-IOT移动物联信号模拟功能，支持用户的仿真数据导入，提供各种同步方式，验证物联设备的接收性能；同时这套系统还可为当前各种NB-IOT移动物联信号提供多域解析测试，解决目前行业各种NB-IOT物联信号进行合格性判别和验证难题，真正为5G移动物联保驾护航。

功能特点

• 低功耗大连接，通过NB-IOT信号传输展示，感知应用于“万物互联”物联信号的调制解调性能；

• 提供目前行业急需的NB-IOT移动物联信号模拟功能，支持用户的仿真数据导入，提供各种同步方式，验证物联设备的接收性能；

• 为当前各种NB-IOT移动物联信号提供多域解析测试，解决目前行业各种NB-IOT物联信号无法进行合格性判别和验证难题。

典型应用

信号模拟模块

• 芯片研发和终端生产非信令测试：模拟GSM/CDMA/TD-SCDMA/WCDMA/CDMA2000/TD-LTE/FDD-LTE/NB-IoT等标准的基站信号。

• 基站综合测试：9208N 5G mMTC移动物联网综合测试系统内部集成了独立的GSM、CDMA、TD-SCDMA、WCDMA 、CDMA2000、TD-LTE、FDD-LTE、TD-LTE-A、FDD-LTE-A及NB-IoT等标准制式信号发生模块、调制干扰信源模块和CW波发生模块，可以与外置信道仿真器组合实现基站的一致性测试系统。不仅可以实现基站在Fading和AWGN条件下的接收性能，还可以实现基站接收灵敏度、ACS、阻塞和接收互调等射频指标的测试。

• 本振替代功能：9208N 5G mMTC移动物联网综合测试系统可在射频无线通信频段100kHz～6GHz的范围内，完成发射机、接收机的本振替代，方便研发和生产测试，另外还能通过标准的GPIB、USB、TCP/IP等接口由计算机控制进行快速自动测试。

• 射频特性测试：9208N 5G mMTC移动物联网综合测试系统可对放大器、混频器、接收机的交调失真进行测试，和频谱分析仪配合，可以完成对天线、放大器和衰减器等设备的带宽、频响、增益等射频特性测试。

信号分析模块

• 测量RF频谱(幅度、频率)

• 多种数字调制格式的矢量信号分析

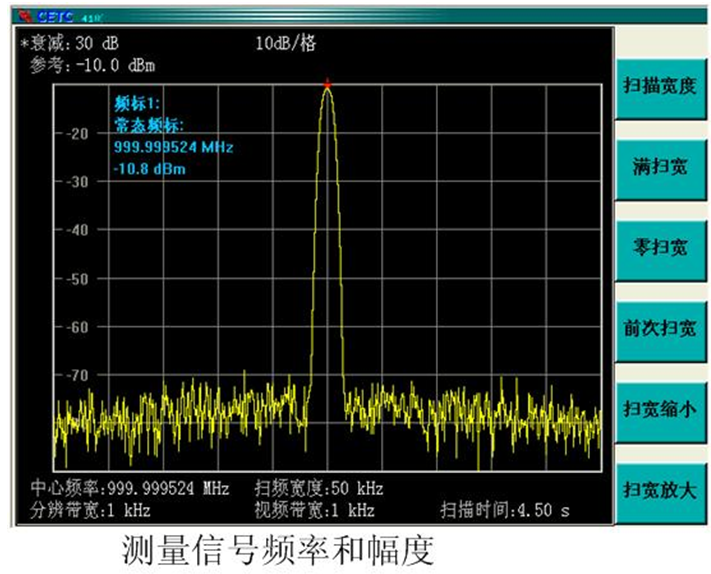

• 测量RF频谱(幅度、频率)： 由于最大输入信号功率为+30dBm，大多数情况下被测信号可直接从仪器输入端口输入。可通过设置合适的中心频率、扫描宽度、分辨率带宽，让信号处于最佳测试状态。可以直观的看到被测信号的频率、幅度及信号质量。

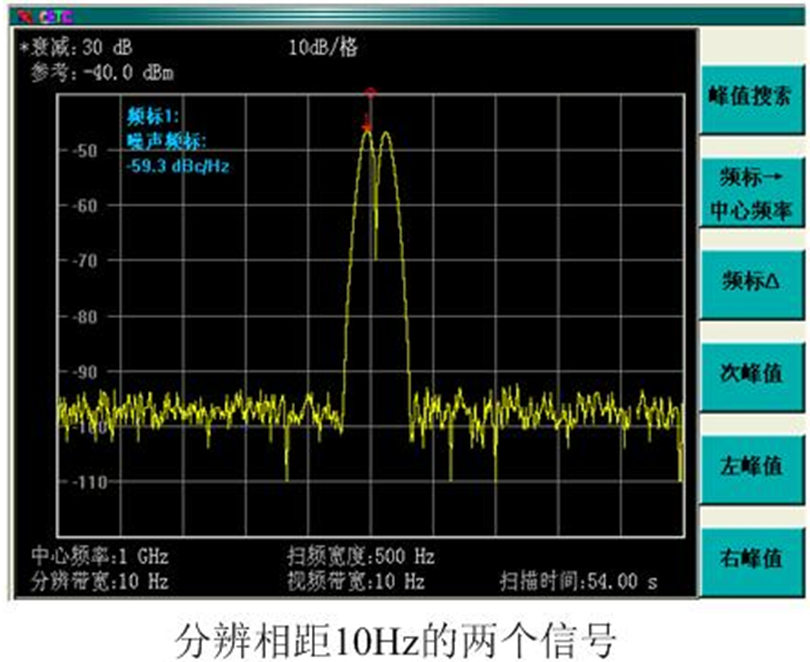

• 分辨相距很近信号  利用全数字中频实现更高的分辨率，来区分和测量紧靠在一起的信号，其狭窄的波形因数(4：1)有助于测量与载波接近的信号。同时还提高了灵敏度。

• 对捕捉信号进行多域分析  9208N 5G mMTC移动物联网综合测试系统支持BPSK、QPSK、OQPSK、8PSK、MSK、FSK、16QAM、32QAM、64QAM多种调制格式以及各种制式信号的解调分析，可以对EVM，IQ imbalance，phase error，magnitude error，frequency error等调制指标进行分析提供数值和图形的显示。
