产品综述
80121系列大功率单刀双掷同轴开关，无内置负载，具有频率范围宽、插入损耗小、驻波比低、隔离度高的特点，可靠性高、寿命长。接头类型有SMA、2.92mm可选。
功能特点
性能特点：
u 小体积；
u 良好的插损重复性（±0.05dB）
u 高隔离度；
u 大功率；
u 长寿命（可达100万次）；

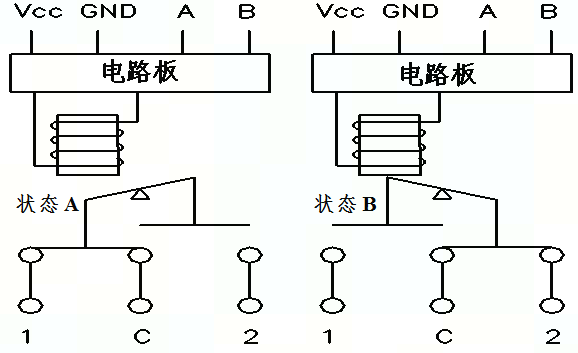

原理框图 ：
通过控制电路控制线圈内是否有电流流过以及电流的方向来进行控制。当电流流过线圈，线圈产生磁场，驱动运动杆动作，通过传动结构带动传输簧片动作，使微波信号输入端与输出端连接或者断开，实现两种工作状态的切换，从而实现开关的作用。
型号选择
型号 | 频率 | 接头形式 | 工作电压 | 工作方式 |
80121DZ | DC~18GHz | SMA(阴) | 24V | 自复位 |
80121DW | DC~18GHz | SMA(阴) | 12V | 自复位 |
80121DF | DC~18GHz | SMA(阴) | 24V | 自保持 |
80121FF | DC~40GHz | 2.92mm(阴) | 24V | 自保持 |
技术指标 ：（温度：25℃）
工作频率 | DC~18GHz | DC~40GHz | ||
驻波比(Max) | DC~3GHz | 1.2 | DC~6GHz | 1.3 |
3~8GHz | 1.3 | 6~12.4GHz | 1.4 | |
8~12.4GHz | 1.4 | 12.4~18GHz | 1.5 | |
12.4~18GHz | 1.5 | 18~26.5GHz | 1.7 | |
26.5~40GHz | 1.9 | |||
插入损耗(dB Max) | DC~3GHz | 0.2 | DC~6GHz | 0.3 |
3~8GHz | 0.3 | 6~12.4GHz | 0.4 | |
8~12.4GHz | 0.4 | 12.4~18GHz | 0.5 | |
12.4~18GHz | 0.5 | 18~26.5GHz | 0.7 | |
26.5~40GHz | 0.8 | |||
隔离度 | DC~3GHz | 80 | DC~6GHz | 70 |
3~8GHz | 70 | 6~12.4GHz | 60 | |
8~12.4GHz | 60 | 12.4~18GHz | 60 | |
12.4~18GHz | 60 | 18~26.5GHz | 55 | |
26.5~40GHz | 50 | |||
接口形式 | SMA（F） | 2.92mm | ||
承受功率（W Max） | DC~3GHz | 120 | DC~6GHz | 40 |
3~8GHz | 75 | 6~12.4GHz | 30 | |
8~12.4GHz | 60 | 12.4~18GHz | 25 | |
12.4~18GHz | 50 | 18~26.5GHz | 15 | |
26.5~40GHz | 5 | |||
切换时间（ms Max） | 20 | 20 | ||
重复性（dB Max） | 0.05 | 0.05 | ||
寿命（万次 Min） | 100 | 100 | ||
环境适应性 | 工作温度：-20℃~+70℃； 存储温度：-55℃~+85℃ | 工作温度：-20℃~+70℃；存储温度：-55℃~+85℃ | ||
直流驱动电压（V） | 自复位型：24~30（额定值+28V） 11~13（额定值+12V） 自保持型：24~30（额定值+28V） 11~13（额定值+12V） | |||
直流驱动电流（mA） | 自复位型：120（额定值+28V） 320（额定值+12V） 自保持型：100（额定值+28V） 200（额定值+12V） | |||
控制方式 | TTL | TTL | ||
