青智 ZWD41XX系列电量变送器
8720的特点
.基本功率精度: 0.2级士(读数0.1%+量程0.1%)；
.频率带宽: DC.0.5Hz~2kHz；
.快速数据更新率:100ms；
.最小电流测量: 0.05mA(8720)；
.40A大电流测量；
.强力支持生产线品质保证和产品开发的有用功能；
.积分模式下的自动量程功能；
.同步测量电压、电流和功率和谐波；
.丰富的通信接口: RS485和RS232、以太网(选件), 紧凑型半机架大小；
.附带的标准PC软件可以显示数值、谐波等参数。
| 项目 | 8730C | 8720 |
|---|---|---|
| 输入单元 | 单相 | 单相 |
| 基本精度 | 0.2级 （±读数0.1%+量程0.1%） | 0.2级 （±读数0.1%+量程0.1%） |
| 测量带宽 | DC & 0.5Hz-100KHz | DC & 0.5Hz-2KHz |
| 输入量程 | 电压：0.5-600V 电流：0.05mA-20A（可扩展互感器） | 电压：0.5V-600V 电流：0.05mA-40A（可扩展互感器） |
| 测量参数 | 电压U、电流I、 频率f、 有功功率P、无功功率Q、 视在功率S、 功率因数PF、峰值电压U±PK、 峰值电流I±PK、 峰值因数CF、电能累计E、 谐波失真、 谐波成分等 | 电压U、电流I、 频率f、有功功率P、 无功功率Q、 视在功率S、 功率因数PF、峰值电压U±PK、峰值电流I±PK、 峰值因数CF、电能累计E、 谐波失真、 谐波成分等 |
| 允许过载 | 120%倍的电压、电流量程 | 120%倍的电压、电流量程 |
| 采样速率 | 采样速率100k次/秒（ 16位 电压电流同时采样） | 采样速率8000次/秒（ 24位 电压电流同时采样） |
| 线路滤波 | 500Hz滤波 | 500Hz滤波 |
| 谐波测量 | 最大1-50次、精度等级:B级 （GB/T14549-93附录D） | 最大1-50次、精度等级:B级 （GB/T14549-93附录D） |
| 效率测量 | 无 | 无 |
| 显示方式 | 四窗口 LED显示 | 四窗口 LED显示 |
| 显示更新 | 显示刷新周期0.1秒～5秒可设 | 显示刷新周期0.1秒-5秒可设 |
| 通讯接口 | 标配接口：USB RS232/485选配接口：以太网口 | 标配接口： RS232/485选配接口：以太网口 |
| 工作环境 | 温度(0～40)℃ 湿度(20%～75%)RH 大气压 (86～106)kPa | 温度(0～40)℃ 湿度(20%～75%)RH 大气压 (86～106)kPa |
| 仪表重量 | 约2.8Kg | 约2.8Kg |
| 整机功耗 | ＜10VA | ＜10VA |
| 工作电源 | AC 100V～265V，50/60Hz | AC 85V～265V，50/60Hz |
| 外形尺寸 | 宽×高×深 223.5*107.5*380 | 宽×高×深 223.5*107.5*380 |
| 开孔尺寸 | 宽×高 209*84 | 宽×高 209*84 |
| 注意事项 | 1、 参数给定的量程为默认量程。如需其他测试量程，订货时请声明。 2、 扩展功能为选配，非标准配置，用户订货时需时要声明。 3、 特制产品量程和功能，请参考产品标牌和特制说明。 4、 产品到货后如需增加输入模块，必须返回工厂改造。请慎重选择需要的模块和选件。 如果有任何疑问， | |
产品应用
8730C高精度测量电池的充放电 (Ah/Wh )
汽车电池或DC驱动装置的测试/电池充电与放电的全数据记录与测量。
可直接测量高达20A的大电流无需使用外部电流传感器就可以测试汽车的DC。
驱动装置,可为用户提供经济实惠且准确的评价方法。
电池的充电和放电电能(+/Wh、+/-Ah)测量以约100K/s的高采样率捕获瞬时。
正值与负值,分别进行积分运算。在呈现电池真实特性的同时,还可以帮助用户削减成本、提高变频器/电机测试维护效率。
对于便携式设备、电动自行车等电池供电产品工程师们必须经常在实际工作条件下做短时间充放电测试。由于8730C采用数字采样系统,因此可以对每个快速变化的充放电电流和功率进行连续积分。这在利用安时和瓦时计算和评价电池寿命中十分有效。

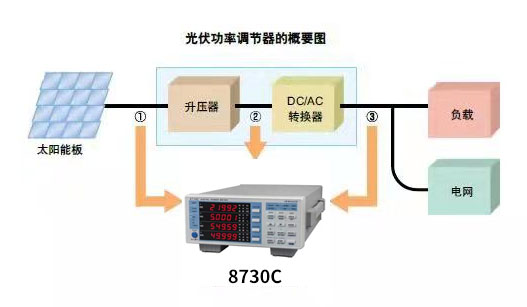

风力发电及太阳能逆变系统
低至0.5Hz的频率测试，可满足风力发电设备及新能源领域实现逆变器的输入输出同事测量。

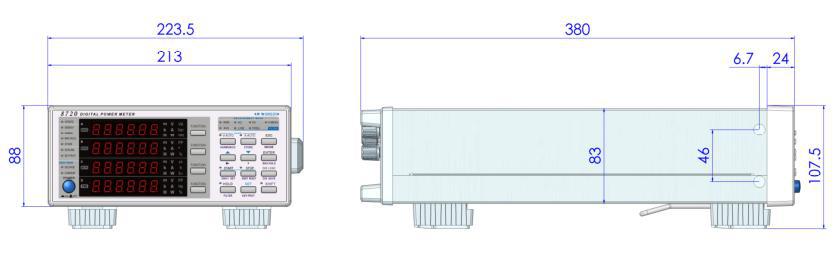

仪表外观和尺寸
