青智 8962C2变频电源|变频电机测试
仪表特点
8902F2/8904F2仪表特点
.三相工频(45-65Hz) 测试
.七窗口数码管显示
.40A大电流量程
.通讯接口RS232和RS485
| 项目 | 8902F2 | 8904F2 |
|---|---|---|
| 输入单元 | 三相 | 三相 |
| 基本精度 | 0.2级 （±读数0.16%+量程0.04%） | 0.2级 （±读数0.16%+量程0.04%） |
| 测量频率 | 45Hz-65Hz | 45Hz-65Hz |
| 输入量程 | 电压：9.0V-600V 电流：0.02A-40A（可扩展互感器） | 电压：9.0V-600V 电流：0.02A-40A（可扩展互感器） |
| 测量参数 | 电压U、电流I、 频率f、 有功功率P、 功率因数PF等 | 电压U、电流I、 频率f、 有功功率P、 功率因数PF等 |
| 电能累计 | 无 | 有 |
| 允许过载 | 120%倍的电压、电流量程 | 120%倍的电压、电流量程 |
| 采样速率 | 8000次/秒（ 24位 电压电流同时采样） | 8000次/秒（ 24位 电压电流同时采样） |
| 显示方式 | 7段LED,七组显示 | 7段LED,七组显示 |
| 显示更新 | 数据计算周期0.05秒～1秒可设(1-20次/s） | 数据计算周期0.05秒～1秒可设(1-20次/s） |
| 通讯接口 | 标配接口： RS232/RS485 | 标配接口： RS232/RS485 |
| 工作环境 | 温度(0～40)℃ 湿度(20%～75%)RH 大气压 (86～106)kPa | 温度(0～40)℃ 湿度(20%～75%)RH 大气压 (86～106)kPa |
| 仪表重量 | 约3.5Kg | 约3.5Kg |
| 整机功耗 | ＜10VA | ＜10VA |
| 工作电源 | AC 85V～265V，50/60Hz | AC 85V～265V，50/60Hz |
| 外形尺寸 | 宽×高×深 223.5*151.5*384 | 宽×高×深 223.5*151.5*384 |
| 开孔尺寸 | 宽×高209*128 | 宽×高209*128 |
| 注意事项 | 1、 参数给定的量程为默认量程。如需其他测试量程，订货时请声明。 2、 扩展功能为选配，非标准配置，用户订货时需时要声明。 3、 特制产品量程和功能，请参考产品标牌和特制说明。 4、 产品到货后如需增加输入模块，必须返回工厂改造。 | |
产品应用

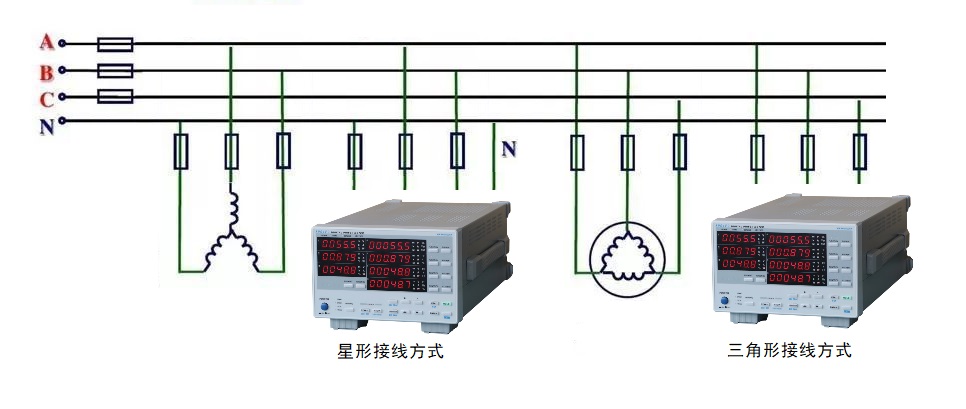

三相工业用电的接线方法分为两种:
●一种是三相四线制带有中性线N的接线方式
●另一种是 三相三线制不带有中性线N的接线方式
8902F2和8904F2可以准确的测试出在这两种接线方式工频情况下的各项参数

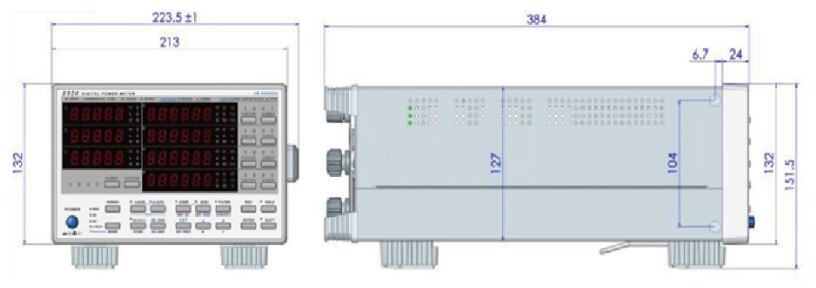

仪表外观和尺寸
