仪表特点
●精度0.5级
●体积小、性价比高
●导轨式安装
| 项目/型号 | ZWD414B | ZWD415 | ZWD416 |
|---|---|---|---|
| 名称 | 单相综合电量变送器 | 单相交直流综合电量变送器 | 单相交直流综合电量变送器 （带量程换挡） |
| 输入单元 | 单相 | 单相 | 单相 |
| 基本精度 (50/60Hz) | 0.5级 （±读数0.4%+量程0.2%） | 0.5级 （±读数0.4%+量程0.3%） | 0.5级 （±读数0.4%+量程0.1%） |
| 测量频率 | AC 45-65Hz | AC 45Hz-65Hz、 DC | AC 45Hz-66Hz、 DC |
| 输入量程 | 电压：10-500V 电流：0.02-20A | 电压：10-500V 电流：0.02-20A（内置分流器） 75mV (可扩展分流器） | 电压：10-500V 电流：1mA-0.4A-20A（内置分流器） |
| 测量参数 | 交流单相: 电压U﹑电流I﹑功率P﹑频率Hz﹑ 功率因数PF﹑有功电能Wh； | 交直流单相： 交直流电压U﹑电流I﹑功率P﹑ 功率因数PF﹑频率Hz﹑有功电能Wh | 交直流单相： 交直流电压U﹑电流I﹑功率P﹑ 功率因数PF﹑频率Hz﹑有功电能Wh |
| 分辨率 | 电压：0.1V 电流：1mA 功率：0.1W | 电压：0.1V 电流：1mA 功率：0.1W | 电压：0.1V 电流：1mA 功率：0.1W |
| 允许过载 | 120%输入量程 | ||
| 显示方式 | 无 | ||
| 数据更新 | 约3次/秒 | ||
| 采样速率 | 8000次/秒（24位 电压、电流同时采样） | ||
| 通讯接口 | 标配接口：RS485 RS-485或者RS-232串行接口 ， 采用工业标准的MODBUS规约RTU模式。 | ||
| 输入阻抗 | 信号浮置输入 电压输入阻抗＞2MΩ 电流输入阻抗＜10mΩ | ||
| 工作环境 | 温度(0～50)℃ 湿度(20%～90%)RH 大气压 (86～106)kPa | ||
| 整机功耗 | ＜4VA | ||
| 仪表重量 | 约400克 | ||
| 工作电源 | AC 100V～265V 50/60Hz | ||
| 外形尺寸 | 宽*高*深110(W)* 74(H)*63(D) | ||
| 安装方式 | DIN导轨式35mm*7.5mm | ||
| 注意事项 | 1 参数给定的量程为默认量程。如需其他测试量程，订货时请声明。 2 扩展功能为选配，非标准配置，用户订货时需时要声明。 3 特制产品量程和功能，请参考产品标牌和特制说明。 4 产品到货后如需增加输入模块，必须返回工厂改造。请慎重选择需要的模块和选件。 | ||
产品应用
电量变送器是一种将被测量参数(交流电流、交流电压、有功功率、无功功率、有功电能、无功电能、频率、功率因数、谐波)统-运算测量并传输到相应数据采集设备的器件。它广泛应用于电力、石油、煤炭、冶金、铁道、市政府等部门]的电气测量、自动控制以及调度系统。

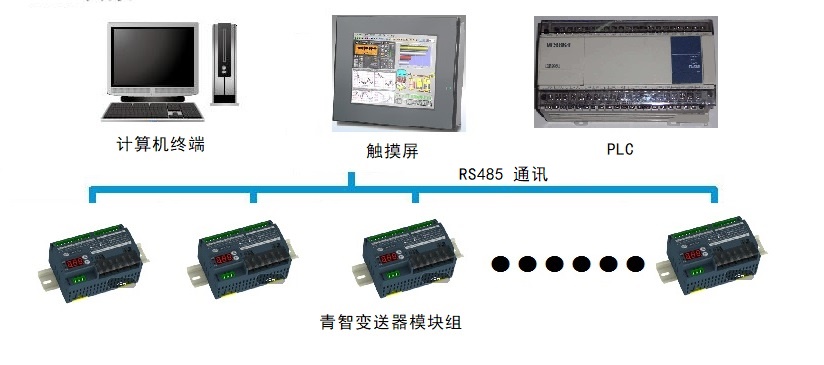

电量变送器可与组态王、力控、MCGS等组态软件直接接驳，轻松获取并管理测量数据。可进行远距离无人监控和数据巡检。

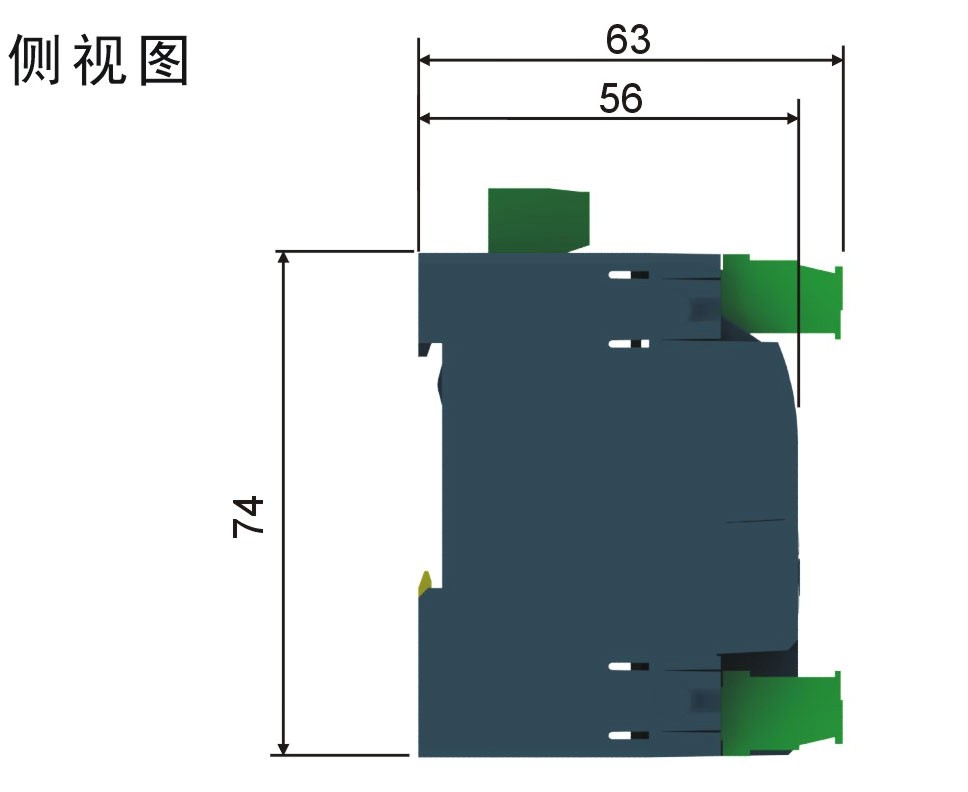

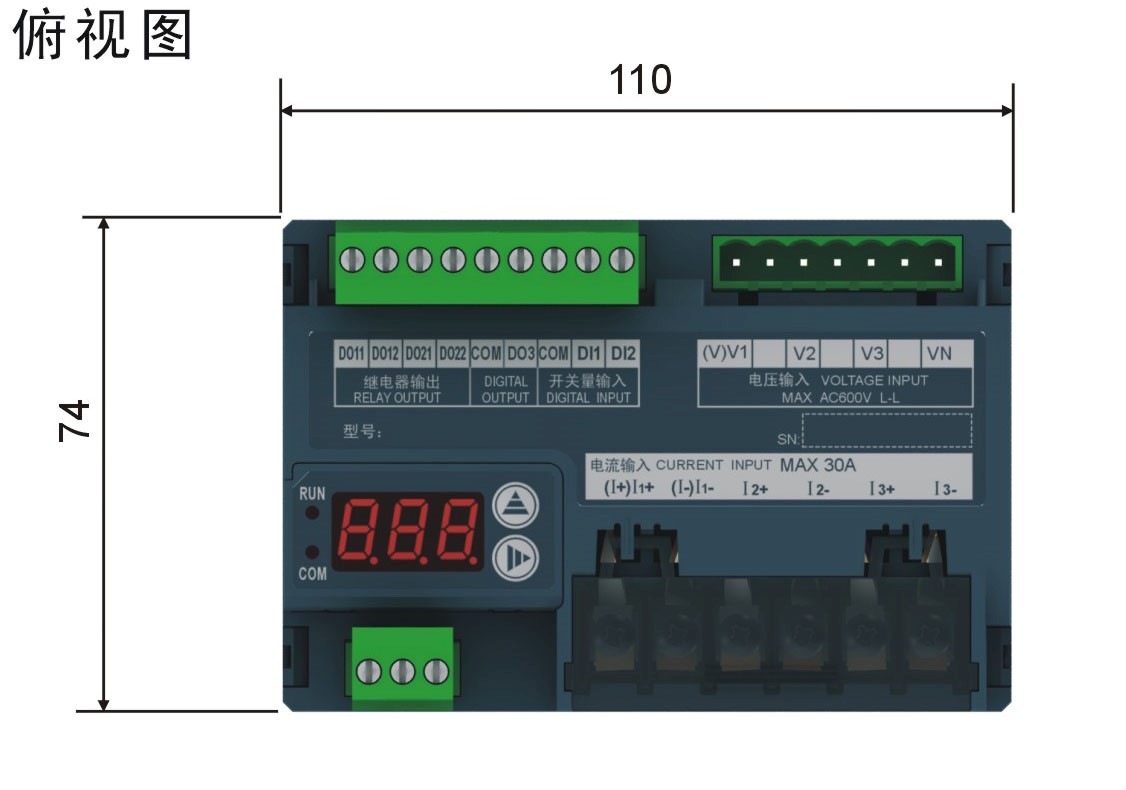

仪表尺寸
