青智 8710C/8718C单相功率计
青智 8720/8730C单相功率计
青智 8930三相功率计
8962C2
针对变频电源和变频电机等设备测试。
采用高速、流水线结构的全新内核、运算速度可达100MPS,同时配备了速度为200k的高速AD进行采样。
设计广泛采用了高度集成芯片,使得整个仪表内部结构紧凑、简单。同时提高了整机的高可靠性和准确度。
仪表带有500Hz和55kHz滤波器,可以去掉高次谐波影响,使得波形会更加顺滑,数据会更加稳定。
5.6寸彩色液晶屏幕显示，波形直观显示。
| 项目/型号 | 8962C2 |
|---|---|
| 输入单元 | 三相 |
| 基本精度 | 0.2级 （±读数0.1%+量程0.1%） |
| 测量带宽 | 5Hz-800Hz |
| 输入量程 | 电压：6V-600V 电流：5mA-5A |
| 测试参数 | 电压U、电流I、 频率f、 有功功率P、功率因数PF、 峰值电压U±PK 、 峰值电流I±PK、 电能累计E、谐波失真、 谐波成分等 |
| 允许过载 | 120%倍的电压、电流量程 |
| 采样速率 | 200k次/s(14位 电压、电流同时采样） |
| 线路滤波 | 500Hz和5.5kHz滤波器 |
| 谐波测量 | （20～65）Hz：三相1～128次谐波及总谐波； （65～120）Hz：三相1～64次谐波及总谐波； （120～420）Hz：三相1～32次谐波及总谐波； （420～800）Hz：三相1～16次谐波及总谐波； |
| 显示方式 | 5.6寸大屏幕液晶显示 |
| 显示更新 | 1次/秒 |
| 通讯接口 | 标配接口：USB和RS232/485 |
| 工作环境 | 温度(0～40)℃ 湿度(20%～75%)RH 大气压 (86～106)kPa |
| 仪表重量 | 约4.0Kg |
| 整机功耗 | ＜10VA |
| 工作电源 | AC 100V～240V，50/60Hz |
| 外形尺寸 | 宽*高*深 308*186*407 |
| 开孔尺寸 | 宽*高 296*166 |
| 测试功能 | 测量参数 | 备忘 | |
|---|---|---|---|
| 稳态测试 | 电压（U:V），电流（I:A），有功功率（P:W）,功率因数（PF）, 视在功率（S:VA）,无功功率（Q:Var）, 有功电能（Ep:W·h）, 无功电能（Eq:Var·h） | 1次/秒 | 1）稳态测试，波形，谐波， 不平衡度，录波可同时进行 2）瞬态测试，启动测试， 堵转测试不可同时进行 |
| 波形 | 全部波形，电压波形，电流波形，分相波形，波形数据： 电压调制率，电压峰值Upk，电压波峰系数Ucf，电压畸变率； 电流峰值Ipk，电流波峰系数Icf。 | ||
| 谐波 | 电压电流分次谐波（工频128次，中频32次）；谐波棒形图； 电压总谐波（波形畸变率），电流总谐波； 电话谐波因数，电话干扰系数（工频）；电压谐波因数，电压偏离系数。 | ||
| 不平衡度 | 电压不平衡度，三相电压基波数据，零序电压，负序电压，正序电压； 电压角度，电流角度，相角度；相量图。 | ||
| 瞬态测试 | 可捕捉瞬态测试过程中电压、电流、功率、频率的最大值，最小值；并绘制数据曲线。 | ||
| 数据记录 | 最多65536条稳态数据记录，4个电压，4个电流，4个功率及总功率因数和频率 | ||
| 电压存储 | 存储200条3相电压记录 | ||
| 启动测试 堵转测试 | 可捕捉测试过程中三相电流的最大值，及电流最大时对应的时间、三相电压及总功率 | 1-60秒 | |
| 录波 | 三相电压、三相电流同时录波。四种录波模式：25600点/秒，12800点/秒，6400点/秒，3200点/秒 | 每相记25600点 | |
| 保护功能 | 当测试的电压，电流大于报警上限或低于报警下限时，仪表进行报警输出 | ||
| 滤波功能 | 三种滤波状态可选：滤波关闭，滤波500Hz 以上，滤波5.5KHz以上 |
产品应用
8962C2-三相电参数测量仪 (高精度变频电机适用)
针对变频电源和变频电机等设备测试。
采用高速、流水线结构的全新内核、运算速度可达100MPS,同时配备了速度为200k的高速AD进行采样。
设计广泛采用了高度集成芯片,使得整个仪表内部结构紧凑、简单,同时提高了整机的高可靠性和准确度。
仪表带有500Hz和5.5kHz滤波器，可以去掉高次谐波影响,使得波形会更加顺滑,数据会更加稳定。
5.6寸彩色液晶屏幕显示，波形直观显示。
高精度测量电机变频器的效率
近年来随着节能呼声的日益高涨，电机/变频器效率的高精度测量需求也在逐渐增多。
8962C2可以提供3电压和3电流输入进行高精度测量。选用电机功能(选配转速扭矩接口),在观测电压，电流和功率变化的同时，也可以观测转速和扭矩的变化,计算并显示机械功率和总效率。

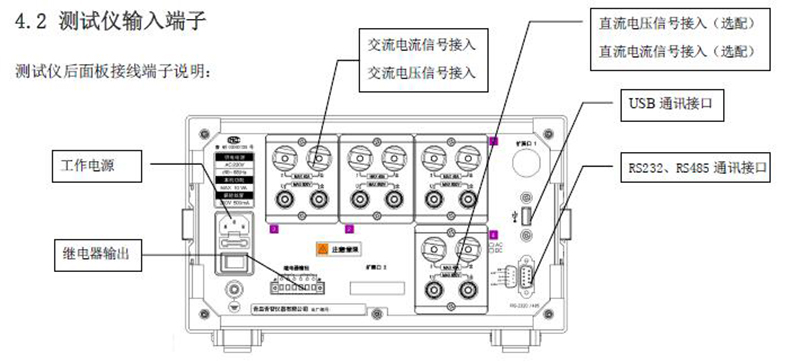

测试仪接线端子说明
